Warranty: | 1 Year | Applicable components: | 0402 |
---|---|---|---|
Condition: | 100% Original,Brand-new | Name: | SMT Pick and Place Machine |
Application: | SMT Production Line | Mounting speed: | 250000 CPH |
Type: | Automatic | Feeders: | 68pcs |
Vurgulamak: | Manyetik Lineer Motorlu SMT Montaj Cihazı,Servo Motorlu SMT Montaj Cihazı,5mm PCB Kalınlığı SMT Montaj Makinesi |

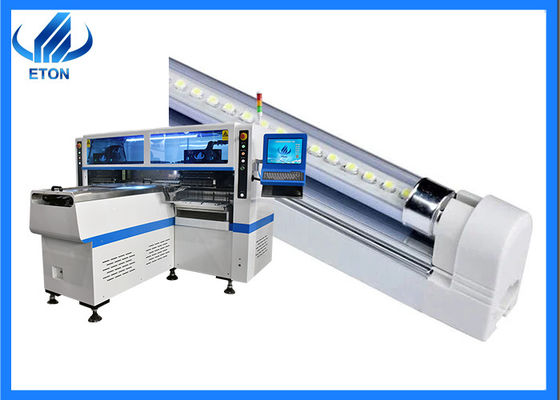

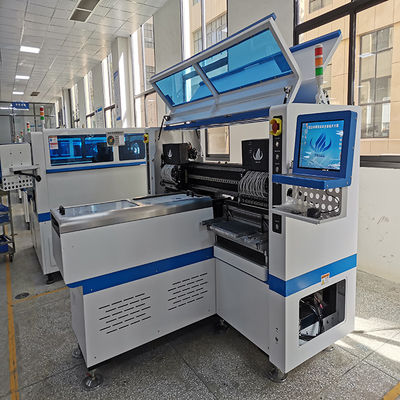

Manyetik Lineer Motorlu ve Servo Motorlu SMT Montaj Makinesi, 0.5-5mm PCB Kalınlığı alma ve yerleştirme makinesi
ana parametre
Uzunluk | 2700mm |
Genişlik | 2300mm |
Yükseklik | 1550mm |
Toplam ağırlık | 1700kg |
PCB Uzunluğu genişliği | Maks: 1200*330mm Min: 100*100mm |
PCB Kalınlığı | 0,5-5 mm |
PCB sıkma | Ayarlanabilir basınçlı pnömatik |
İletim hızı | >500 mm/sn |
Konveyör iletimi | Maksimum uzunluk: 1200mm |
Tekrarlayan Montaj hassasiyeti | ±0,02 mm |
Bileşen alanı | 0,5 mm |
bileşen yüksekliği | ≤5mm |
İletim yönü | Tek (sol→ sağ veya sağ→ sol) |
Besleme istasyonu sayısı | 68 ADET |
hayır. kafa | 68 ADET |
Çalışma ortamı | 23°C±3°C |
Güç tüketimi | 6KW |
İletim modu | Çevrimiçi sürüş |
konumlandırma yolu | Optik |
X, Y, Z Ekseni sürücü yolu | Üst düzey manyetik lineer motor ve servis motoru |
besleme yolu | Çift motorlu elektrikli besleyici |
Özellikler
1. 4 çeşit malzemeyi aynı anda üretebilen, yüksek kapasiteli manyetik lineer motor ve servo motor alma ve yerleştirme makinası.
2. 0.6M, 0.9M sert PCB ve 0.5M,1M LED esnek şerit için uygundur ve herhangi bir oranda LED çipi ve direnci olan kart için uygundur.
3. Çift kollu dört modüle, her montaj parçası için 17 nozula sahiptir, A veya B parçası ayrı ayrı veya senkron olarak monte edilebilir.
4. Montaj modu: grup toplama ve grup yerleştirme.
5. Optimum kapasite 250000CPH'ye ulaşabilir.
Çok Fonksiyonlu Al ve Yerleştir makinesinin avantajları
1. Çok işlevli SMT makinesinin yapısı çoğunlukla, yüksek yağ doğruluğu ve iyi esneklik özelliklerine sahip kemer yapısını benimser.
2, X ve Y konumlandırma sisteminde, vida bozulma hatasını önlemek için doğrudan konum geri bildirimi için doğrusal ızgaralı kodlayıcı ile tam kapalı döngü servo motor sürücüsünün kullanımının çoğu.Bazıları Y ekseninde platformun her iki yanında çift motor ve çift vidalı sürücüler kullanır.Çift tahrik ve diğer teknik özelliklere ek olarak daha gelişmiş lineer manyetik kaldırma motorları vardır, ancak aynı zamanda doğrudan tahrik, daha az aşınma mekanik mekanizması, hızlı geri bildirim, sessiz, kolay bakım ve yüksek hassasiyet özelliklerine sahiptir.
Şekil 3'te, çok işlevli SMT makinesi, tablanın hareketinden dolayı değil, atalet ve kayma nedeniyle büyük veya ağır bileşenleri yapmak için X ve Y konumlandırmasını elde etmek için montaj kafasının hareketi ile çoğunlukla sabit devre kartını kullanır.
4, geleneksel vakum nozuluna ek olarak, malzeme emmede kullanılabilir ve emilmesi zor olan özel şekilli bileşenler için özel nozul kullanılabilir ve vakum nozulu ile emilemeyen bileşenler için pnömatik kelepçe kullanılabilir.
5, bobin, tüp, kutu ve tepsi gibi tüm malzeme paketleme yöntemlerini kabul edebilir.Ayrıca tepsiye daha fazla malzeme yüklendiğinde çok katlı özel tepsi besleyici takılabilir.
6'da, bazı ürünlerde, bazı Pin h Paste bileşenlerinin aynı zamanda diğer yama bileşenleriyle birlikte monte edilmesi gerekir ve yeniden akış lehimleme yoluyla, bu tür zımba eklenti bileşenlerinin yerleştirilmesi, makinenin büyük bir basınç montaj yeteneğine sahip olmasını gerektirir.Bazı çok işlevli montörlerin montaj kafası, yüksek basınçlı montaj kabiliyetine sahiptir ve montaj basıncı, 5 kg'a kadar program tarafından kontrol edilebilir.
7, okul zamanlamasındaki bileşenler genellikle ön ışık, yan ışık, arka ışık ve çevrimiçi ışık ve diğer işlevlerle yukarı görüş kamerasını kullanır ve çeşitli farklı bileşenleri tanımlayabilir.Bileşenin boyutu çok büyükse, kameranın FOV'sinden daha büyükse, yukarı görüş kamerası birden fazla video fotoğrafından sonra kapsamlı bir şekilde analiz edilebilir ve düzeltilebilir ve bazı çok işlevli mounter mount kafaları ayrıca daha küçük bileşenleri tanımlayabilen mount head mobil kameralarla donatılmıştır.
