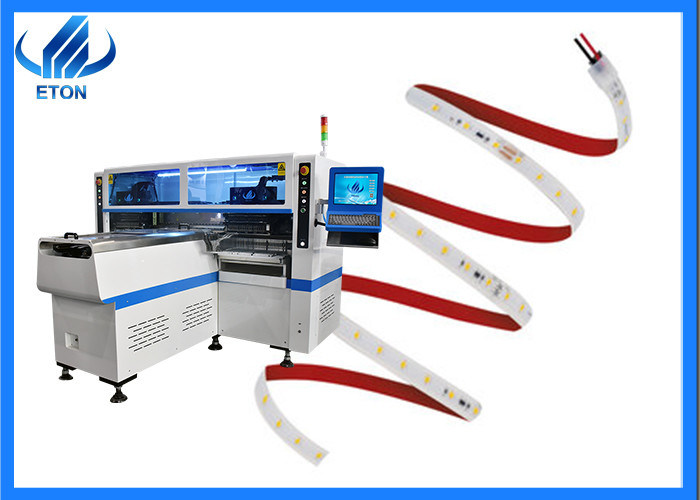

Otomatik besleme işlevi SMT Montaj Makinesi 250000CPH, 1m LED şerit ışığı için Al ve yerleştir makinesi
ana parametre
| Uzunluk |
2700mm |
| Genişlik |
2300mm |
| Yükseklik |
1550mm |
| Toplam ağırlık |
1700kg |
| PCB Uzunluğu genişliği |
Maks: 1200*330mm Min: 100*100mm |
| PCB Kalınlığı |
0,5-5 mm |
| PCB sıkma |
Ayarlanabilir basınçlı pnömatik |
| İletim hızı |
>500 mm/sn |
| Konveyör iletimi |
Maksimum uzunluk: 1200mm |
| Tekrarlayan Montaj hassasiyeti |
±0,02 mm |
| Bileşen alanı |
0,5 mm |
| bileşen yüksekliği |
≤5mm |
| İletim yönü |
Tek (sol→ sağ veya sağ→ sol) |
| Besleme istasyonu sayısı |
68 ADET |
| hayır. kafa |
68 ADET |
| Çalışma ortamı |
23°C±3°C |
| Güç tüketimi |
6KW |
| İletim modu |
Çevrimiçi sürüş |
| konumlandırma yolu |
Optik |
| X, Y, Z Ekseni sürücü yolu |
Üst düzey manyetik lineer motor ve servis motoru |
| besleme yolu |
Çift motorlu elektrikli besleyici |
Özellikler
1. 4 çeşit malzemeyi aynı anda üretebilen, yüksek kapasiteli manyetik lineer motor ve servo motor alma ve yerleştirme makinası.
2. 0.6M, 0.9M sert PCB ve 0.5M,1M LED esnek şerit için uygundur ve herhangi bir oranda LED çipi ve direnci olan kart için uygundur.
3. Çift kollu dört modüle, her montaj parçası için 17 nozula sahiptir, A veya B parçası ayrı ayrı veya senkron olarak monte edilebilir.
4. Montaj modu: grup toplama ve grup yerleştirme.
5. Optimum kapasite 250000CPH'ye ulaşabilir.

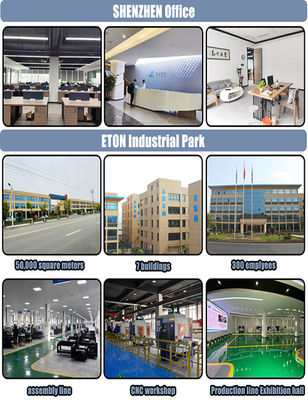

Şirket Profili
1.Güçlü araştırma ve geliştirme teknolojisi ekibi, sürekli makine yükseltmesini destekler, müşteriyi güçlü teknik desteği destekler
2. SMT Industry Line'da zengin deneyim.ETON 10 yılı aşkın bir süredir kuruluyor, Çin'de SMT makinesinin lider üreticisiyiz
3. Güçlü üretim kapasitesi, ETON, Jiangxi Eyaletinde 50000 metrekareden fazla Endüstri parkına sahiptir.
4. Kapıdan kapıya mühendis hizmeti sağlayın, video çevrimiçi eğitimi destekleyin, video eğitim paylaşımı, garanti sırasında ücretsiz değiştirilen makine çekirdek parçası.
5. Şirket beş seviyeli yönetim politikası: samimi iş, Ar-Ge'ye odaklanma, üretim amaçları, düşünceli hizmet, müşteri güveni.
LED ışıkların paketlenmesi
Paketleme açısından, ilk sıralı 3MM, 5MM, 8MM, 10MM, piranadan.Geç geliştirme yaması 0805, 0603,
1206, şimdi 1210 (3528), 5050 ve diğer TOPLED serileri.Bu nedenle, LED ışık çubuğu da sıradan sıralı tipten 0805'e kadar geliştirilmiştir.
Ve şimdi piyasadaki 0603, 1206 ve en sıcak 5050 serisi ürünler.LED lambanın parlaklığının doğrudan çip ile ilgili olduğunu belirtmekte fayda var.
beyit.Şu anda çip paketleri 9MIL, 12MIL, 14MIL ve diğer boyutlarda mevcuttur.Teorik olarak konuşursak, çip ne kadar büyükse, güç ve parlaklık o kadar yüksek olur.tabii ki fiyat
Fiyatı da daha pahalıdır.Şu anda, piyasadaki birçok şirket 5050'nin paket görünümünü kullanıyor, ancak aslında nispeten düşük parlaklığa sahip küçük yongalar kullanıyor, böylece
Fiyat düşük, ancak kalite iyi değil, bu da müşterilere karşı sorumsuz.Kullanırken, kaynak işlemini dikkatlice tanımlayın ve
Parlaklık, aralarındaki fark bir aletle hızlı bir şekilde tanımlanabilir.

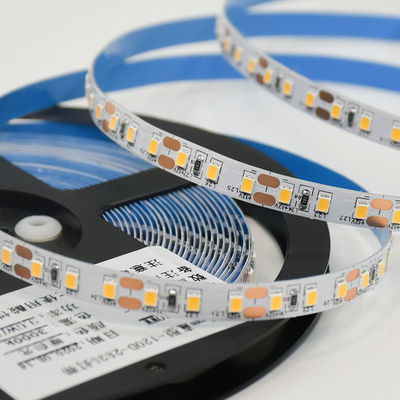

LED şeritlerin paketlenmesi
LED ışık şeritleri iki türe ayrılır: LED esnek ışık şeritleri ve LED sert ışık şeritleri.Farklılıklar aşağıdaki gibidir:
1. Esnek LED ışık çubuğu, devre kartı olarak FPC ile birleştirilir ve SMD LED ile birleştirilir.Ürünün kalınlığı sadece 1 mm'dir.
Kalınlık, yer kaplamaz;genel spesifikasyon metre başına 30 ışık, 48 ışık ve 60 ışıktır, vb. Farklı kullanıcıların farklı özellikleri vardır.Ayrıca isteğe göre kesilebilir
Işık emisyonunu etkilemeden keyfi olarak uzatılabilir.FPC malzemesi yumuşaktır ve isteğe göre bükülebilir, katlanabilir ve sarılabilir ve üç boyutlu uzayda serbestçe hareket ettirilebilir ve hareket ettirilebilir.
Kırılmadan uzar.Düzensiz yerlerde ve küçük boşluklu yerlerde kullanıma uygundur ve keyfi olarak bükülüp sarılabilmesi nedeniyle,
Reklam dekorasyonunda çeşitli desenler isteğe göre birleştirilebilir.FPC'nin kendisi için birçok çeşit malzeme olduğunu ve piyasada kullanılan resmi olanların olduğunu hatırlatmakta fayda var.
Haddelenmiş bakırdan yapılan çift taraflı FPC, elbette birçok şirket de körü körüne malzeme maliyetlerinin düşürülmesinin peşinde koşuyor ve elektrolitten yapılmış FPC kullanılıyor.
Bozulmuş FPC'nin kaynak işlemi sırasında soyulması kolaydır, bu da doğrudan sanal kaynağa ve ölü ışıklara yol açar.Ayrıca hem elektriksel iletkenlik hem de esneklik açısından
Bozulma, haddelenmiş bakır ile rekabet edemez.
