SMT Makinesi

SMT Makinesi, "yüzeye montaj teknolojisi" anlamına gelir, normalde şu makineyi içerir: Al ve yerleştir makinesi/şablon yazıcı makinesi/konveyör makinesi/yükleyici makine/boşaltıcı makine/robot kol makinesi/lehim pastası karıştırıcı/vb.

makine çalışması

SMT Ana makine bilgisayar tarafından kontrol edilir, bazı küçük makineler PLC tarafından kontrol edilir, Ana makine şuna benzer: Makineyi al ve yerleştir, otomatik yazıcı makinesi, yeniden akışlı fırın makinesi

Bilgisayar kontrolü, özel ayar programlaması ile çalışan yüksek akıllı bir makinedir.PLC Kontrolü küçük makine içindir, kullanımı çok kolaydır.

SMT Makinesi, daha akıllı makine tasarımıyla kullanımı kolaydır ve daha otomatiktir, işçilik maliyetinden geleneksel manul veya DIP Hattına göre çok daha fazla tasarruf sağlayabilir.

makine uygulaması

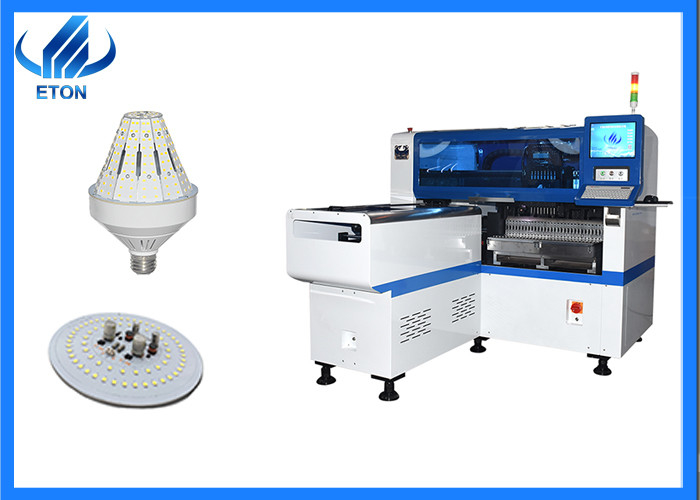

SMT Makinesi, birçok led aydınlatma panosu ve sürücü panosu için yaygın olarak kullanılmaktadır.HT-E8S-1200, led çip/direnç/kapasitör/vb. montajı için çok işlevli mounter makinesidir.Maksimum pcb boyutu 1.2m uzunluk ve 0.5m genişlik için geçerli olabilir.Lens aydınlatma panosunun çoğu için yaygın bir uygulamadır.

Operatör gerektirir

SMT makinesi için, otomatik hat kullanılıyorsa normalde 1-2 işçiye, yarı otomatik hat kullanılıyorsa normalde 2-3 işçiye ihtiyaç vardır.Zengin masraflı işçi için 1 işçi bile çoklu hatta çalışabilir.

Yerleştirme makinesi, SMT üretim sürecindeki temel üretim ekipmanıdır ve aynı zamanda sofistike bir üretim ekipmanıdır.Yerleştirme makinesinin operatörleri işe başlamadan önce iş öncesi eğitimden geçmeli ve sınavı geçmelidir.Yerleştirme makinesinin iş akışı ve yerleştirme makinesinin çalışması için temel gereklilikler, yerleştirme makinesi operatörünün ihtiyaç duyması gereken bilgidir.

Yerleştirme makinesinin iş akışı:

Yerleştirme makinesinin işlevi esas olarak PCB kartı sabitleme-> bileşen emme-> yer değiştirme-> konumlandırma-> bileşen yerleştirme ve diğer işlemlerdir.

1. Montajı yapılacak PCB kartı çalışma alanına girer ve önceden belirlenen pozisyonda sabitlenir.

2. Bileşen malzemesi, besleyiciye takılır ve programda ayarlanan konuma göre yerleştirme kafasının toplama konumuna takılır.

3. Yerleştirme kafası, bileşenleri toplama konumuna hareket edecek, vakumu açacak, emme nozulu bileşenleri almak için yukarı ve aşağı gidecek ve ardından bileşenlerin emilip emilmediğini tespit etmek için vakum sensörünü kullanacaktır.

4. Bileşen tanımlamasını gerçekleştirin, bileşen kitaplığının bileşen özelliklerini okuyun ve bunları alınan bileşenlerle karşılaştırın.Karşılaştırma ve değerlendirme uyuşmazsa, bileşenler atık kutusuna atılır.Karşılaştırma ve değerlendirme eşleşirse, bileşenin merkez konumunu ve açısını hesaplayın.

5. Programdaki ayara göre, yerleştirme kafasının Z ekseni boyunca bileşenin dönüş açısını ayarlayın ve yerleştirme kafasını program tarafından ayarlanan konuma hareket ettirin, böylece bileşenin merkezi PCB kartının montaj konumuyla çakışır.

6. Yerleştirme makinesinin emme ağzı programın ayarladığı yüksekliğe inecek, vakumu kapatacak ve parça düşecek ve ikincil parça yerleştirme işlemi tamamlanmış olacaktır.

7. Tüm bileşenler monte edildikten sonra emme nozulu tekrar yerine yerleştirilir ve PCB kartı ayarlanan konuma aktarılır.Tüm PCB kartının montaj işlemini tamamlayın.

Yerleştirme makinesinin iş akışı şu şekilde özetlenebilir: pano besleme ve işaret tanıma -> otomatik öğrenme -> nozül seçimi -> besleyici seçimi -> bileşen toplama -> değerlendirme için bileşen algılama -> yerleştirme -> nozul homing -> çıktı kartı.
