Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Boyut: | 2700*2300*1550mm | PCB boyutu: | Maks: 1200*330mm Min: 100*100mm |
|---|---|---|---|
| PCB Kalınlığı: | 0,5~5mm | Montaj modu: | Grup toplama ve grup yerleştirme |
| Montaj hassasiyeti: | ±0,02 mm (Tekrar hassasiyeti) | Montaj yüksekliği: | Standart: ≤5mm |
| montaj hızı: | 200000~250000 CPH | Besleme istasyonu sayısı: | 68 ADET |
| kafa sayısı: | 68 ADET | Güç: | 380AC 50HZ |
| Güç tüketimi: | 6KW | X,Y,Z Ekseni sürücü yolu: | Üst düzey manyetik lineer motor ve servo motor |

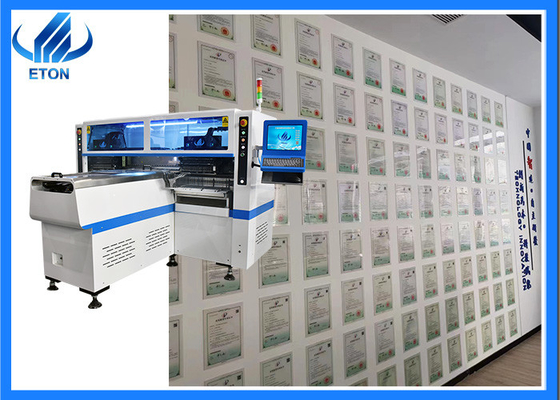

LED Tüp Işık Şeridi Işık 68 Kafa 250000CPH SMT Alma ve Yerleştirme Makinesi
Makine Özellikleri:
1. 0,6m,0,9m,1,2m sert PCB ve 0,5m,1m LED esnek şeride uygulayın.4 çeşit malzeme ile aynı anda yüksek kapasitede üretim yaparak, led chip ve rezistör ile her oranda karta uygun üretim.
2. Çift kol dört modül, her montaj parçası için 17 nozul, A/B/C/D parçası ayrı ayrı veya senkronize olarak monte edilebilir.
3. Özel patent teknolojisi: Alınacak grup ve monte edilecek grup.
4,5 kamera, 2 besleyici hata ayıklama kamerası, 2 nozül hata ayıklama kamerası, bir Mark kamerası, yüksek yerleştirme doğruluğu.
5. Montaj hızı 200000~25000CPH'ye ulaştı.
6. Tüm makinenin yazılım, devre ve donanım yapısı, bağımsız fikri mülkiyet haklarına sahip firmamız tarafından bağımsız olarak geliştirilmiştir.
Makine ana parametresi:
| modeli | HT-F9(Çift kollu manyetik lineer LED yüksek hızlı yakala ve yerleştir makinesi |
| Boyut(L*W*H) | 2700*2300*1550mm |
| Ağırlık | 1700kg |
| PCB kalınlığı | 0,5~5mm |
| Montaj hassasiyeti | ±0,02 mm |
| Montaj modu | Alınacak grup ve takılacak grup |
| Bileşenler | LED3014/3020/3528/5050 ve direnç, kapasitörler, köprü doğrultucular |
| Montaj yüksekliği | ≤5mm |
| montaj hızı | 200000~250000 CPH |
| NO.of kamera | 5 ADET (Dijital kamera) |
| Besleme istasyonu sayısı | 68 ADET |
| hayır. kafa | 68 ADET |
| X,Y Ekseni sürücü yolu | Üst düzey manyetik lineer motor + servo motor |
| besleme yolu | Çift motorlu elektrikli besleyici |
Başvuru:
Bu makine 0,5 m, 1 m, 1,2 m sert ışık panosu veya herhangi bir uzunlukta esnek şerit montajı için uygundur.üretebilir
Lamba tüpü, esnek şerit, panel ışığı, ekran vb. gibi doğrusal ürünler.

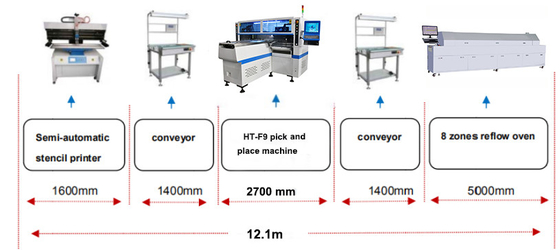

SMT Üretim hattı:
| 1 | Lehim pastası yazıcı Makinesi(Lehim pastası baskısı): Bileşenleri lehimlemenin bir sonraki adımına hazırlanmak için lehim pastası veya yama yapıştırıcısı PCB kartının pedlerine sızar. |
| 2 | konveyör: PCB kartını alma ve yerleştirme makinesine iletme, aynı zamanda, SMT üretim hatları arasındaki bağlantı için kullanılır ve esnek şerit PCB panolarının tamponlanması için de kullanılabilir. |
| 3 | Alma ve yerleştirme makinesi HT-E8S-1200: Yüzey montaj bileşenlerini PCB kartı üzerindeki sabit konumlara doğru bir şekilde monte edin. |
| 4 | konveyör:PCB kartını yeniden akış fırınına iletir. Aynı zamanda, SMT üretim hatları arasındaki bağlantı için kullanılır ve PCB kartlarının tamponlanması için de kullanılabilir. |
| 5 | Yeniden akış fırınına girmek:Bileşenleri sürücü kartına sıkıca bağlamak için lehim pastasını veya kalıp yapıştırıcısını eritin. |
| 6 |
Ölçek:Ürün performansının bozulmamış olup olmadığını test etme (manuel inceleme) |
Paketleme:
Bizim avantajlarımız:
1. Biz otomatik yüksek hızlı yakala ve yerleştir makinesinin lider üreticisiyiz.
% 2,80 büyük ve listelenmiş led fabrikası müşterimizdir. On yılı aşkın geliştirme geçmişimiz var.
3. Jiangxi'de çeşitli makinelere sahip 50.000 metrekarelik bir alanı kapsayan bir sanayi parkımız var.
4. Hızı 500000CPH'ye ulaşan dünya rekoru kıran yüksek hızlı alma ve yerleştirme makinemiz var.
5. Yerel Hindistan mühendisimiz var, makineyi satın aldığınız sürece, makineyi çalıştırmayı öğrenene kadar mühendisleri ücretsiz olarak kurmak, hata ayıklamak ve eğitmek için ayarlayacağız, servis çok uygundur.Biz
Mumbai ve Yeni Delhi'de çok hızlı destek veren ofisleri var.
SSS:
1.. Yurtdışı mühendisleriniz var mı?
Evet elbette.Hindistan'da yerel mühendislerimiz var, makineyle ilgili herhangi bir sorununuz varsa, sorunu sizin için çözmesi için Hindistan mühendisi gönderebiliriz.
2. Bu makineyi sizden nasıl satın alabilirim?
a.Bu ürün hakkında çevrimiçi veya e-posta yoluyla bize danışın.
b. Nihai fiyatı, nakliyeyi, ödeme yöntemlerini ve diğer şartları müzakere edin ve onaylayın.
c.Size proforma faturayı gönderin ve siparişinizi onaylayın.
d.Ödemeyi proforma faturadaki yönteme göre yapın.
e.Tam ödemenizi onayladıktan sonra proforma fatura açısından siparişinizi hazırlıyoruz.
3. Makineleriniz ağırlıklı olarak hangi ülkelere satılıyor?
Ürünlerimiz Türkiye, Mısır, Hindistan, Pakistan, Güney Afrika, Brezilya gibi 20'den fazla ülke ve bölgeye ihraç edilmektedir.
4. Ödeme koşulları nedir?
T/T tamam.30% Peşin ödeme, teslimattan önce 70% ödeme.
