Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Garanti: | 1 yıl | Uygulanabilir bileşenler: | 0402 |
---|---|---|---|
İsim: | SMT Al ve Yerleştir Makinesi | Durum: | % 100 Orijinal, Yepyeni |
montaj hızı: | 250000 CPH | Tip: | Otomatik |
Kullanım: | SMT Montaj Makinesi,LED | besleyiciler: | 68 ADET |
Vurgulamak: | Yüksek Hızlı SMT Mounter Makinesi,Tüp Işık Yapımı SMT Mounter,Çift Kol Işık SMT Mounter |

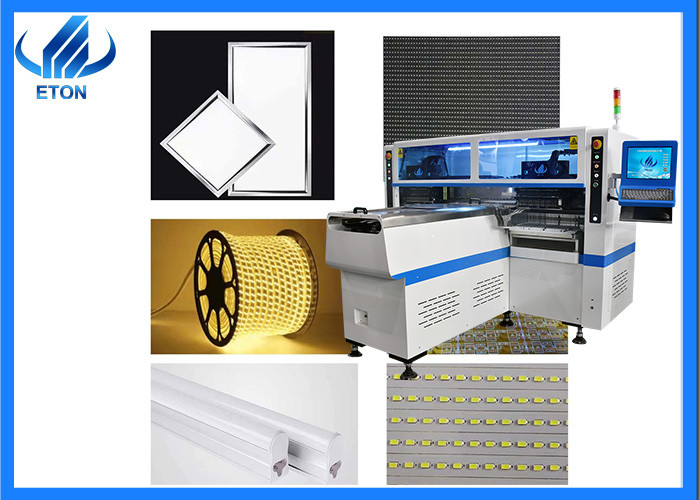

Yüksek hızlı çift kollu smt mounter floresan lamba 250000CPH mavi ve beyaz makine yapımı
HT-F9 Alma ve yerleştirme makinesinin açıklaması
Çift kollu manyetik lineer LED yüksek hızlı alma ve yerleştirme makinesi, aynı anda 4 tip malzeme üreten, kapasite 250000 CPH'ye ulaşır.
SMT makinesi, çeşitli bileşenleri besleyicilerden emmek ve bunları PCB kartına monte etmek için kafadaki emme nozülünü kullanır.
SMT alma ve yerleştirme makinesi, SMT üretim sürecinde başka ekipmanlarla değiştirilemeyen ana ekipmandır.
SMT üretim süreci lehim pastası kaplama, bileşen montajı, yeniden akış kaynağı olup SMT üretim sürecindeki en önemli süreçtir.İyi bir montaj kalitesi elde etmek için SMT alma ve yerleştirme makinesinin iyi donanıma ek olarak iyi bir montaj sürecine de sahip olması gerekir.
Makine ana parametresi
Modeli | HT-F9 |
Boyut(U*G*Y) | 2700*2300*1550mm |
Ağırlık | 1700kg |
PCB uzunluğu genişliği | Maksimum:1200*330mm;Minimum:100*100mm |
PCB kalınlığı | 0,5~5 mm |
Montaj hassasiyeti | ±0,02 mm |
Montaj modu | Alınacak grup ve monte edilecek grup |
Montaj yüksekliği | ≤5mm |
Montaj hızı | 250000 CPH |
kamera sayısı | 5PCS (Dijital kamera) |
Besleyici istasyon sayısı | 68 adet |
Hayır. Kafanın | 68 adet |
Makine ana parçası
Üç ana bileşen: yazılım, elektrik ve mekanik.
Makine parçaları ve fonksiyonları
Ana bilgisayar: Geri bildirim sinyallerini toplayan ve talimat vermeden önce bunları işleyen bir makinenin beyni
Elektrik kutusu: Makinenin tüm devresi elektrik kutusuna entegre edilmiştir.Harici güç bağlantısından sonra makinenin çalışma sürecini ana makineyle birlikte kontrol eder.
Devre kartı: Makinenin çeşitli parçalarını kontrol eder
Servo motor: Servo motora enerji verildikten sonra pozitif ve negatif döner ve vida çubuğunu kaplinle bağlayarak vida çubuğunu dönmeye yönlendirir, böylece (montaj kafası, taşıma platformu) doğrusal ileri geri hareket yapacak şekilde hareket eder.Bir servo motor bir vidayı kontrol eder.
Doğrusal motor: manyetik doğrusal motor, aktüatörün manyetik bir alan oluşturmasını sağlamak için harici elektrik bağlantısı aracılığıyla, statorun kendisi kalıcı bir mıknatıstır, montaj kafasını ileri geri hareket ettirmek için statoru manyetik kutuplar arasındaki etkileşim yoluyla hareket ettirir.
Manyetik ızgara cetveli: temassız taramalı manyetik alan ve mutlak veya artımlı çıkış sinyaline analog ölçüm değeri, yüksek algılama doğruluğu, hızlı yanıt hızı, belirli bir dereceye kadar kafa montajının doğruluğunu belirler.
Doğrusal kılavuz rayı: Yüksek hassasiyetli ileri geri hareket yapmak için hareketli parçayı (montaj kafası, taşıma platformu) belirtilen yöne göre desteklemek ve yönlendirmek için kullanılır
Kademeli motor: İz genişliği, müşterilerin farklı devre kartlarının kurulumuna uygun olacak şekilde, kemer bağlantı vidasını tahrik edecek şekilde motor ayarlanarak ayarlanır.Taşıma motoru, devre kartını çalıştıran kayışı çalıştırır.
Sergilerimiz
Her yıl Çin'de ve yurtdışında çeşitli sergilere katılın.
Yurtiçi sergiler: Guangzhou Guangya Sergisi, Şanghay Münih Sergisi, Chongqing LED Işık Sergisi, vb.
Yabancı sergiler: Hindistan Mumbai Sergisi, Hindistan Delhi Sergisi, Mısır Sergisi, Türkiye Sergisi, Pakistan Sergisi, Tayland Sergisi vb.
Sertifikasyon
ETON, 9 buluş patenti, 112 Pratik patent, 12 yazılım telif hakkı dahil olmak üzere bir dizi fikri mülkiyet teknolojisine sahiptir. ETON, "Shenzhen yüksek teknoloji kuruluşu" "Guangdong yüksek teknoloji kuruluşu" "Çin yüksek teknoloji kuruluşu" "Shenzhen TOP" olarak derecelendirildi Marka" "2015 LED Teknolojisi İnovasyon Ödülü" "4. Çin LED İlk İnovasyon Ödülü" "Sektör Özel Katkı Ödülü" vb.
Müşteriler
Küresel foto elektronik yüksek hızlı alma ve yerleştirme makinesinin lider üreticisi olan ETON, ürünleri Hindistan, Vietnam, Tunus, Mısır, Türkiye, Rusya, Tayland vb. dahil olmak üzere 20'den fazla ülke ve bölgeye ihraç edilmektedir. Hindistan'ı örnek olarak ele alalım: Hindistan'da RK,SURYA,Fiem,Calcom,POLYCRB vb. gibi birçok büyük müşterimiz var. Hindistan'a yüzün üzerinde makine sattık.
