Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Garanti: | 1 yıl | İsim: | tam otomatik görsel şablon yazıcı |
|---|---|---|---|
| Başvuru: | LED ışıklar, elektrikli ürünler, ev aletleri | Güç kaynağı: | AC:220±10%,50/60HZ 1Φ 3KW |
| Durum: | Yeni | Ağırlık: | 700kg |
| Boyut: | 1240mm*1450mm*1650mm | Silecek Hızı: | 6~300mm/sn |
| Vurgulamak: | Gömülü Ölçekli Şablon Yazıcı,Otomatik Görüş Şablon Yazıcısı,Elektrik Panosu SMT Şablon Yazıcısı |
||

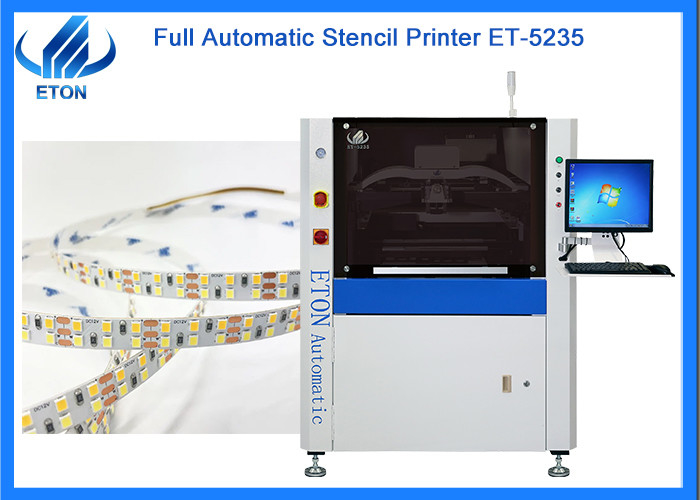

SMT elektrik panosuGömülü ölçekli otomatik görüş şablon yazıcı
Tanım
1. PCB taşıma ve sıkıştırma sistemi
① PCB yükleme yönü serbestçe seçilebilir ve birleştirilebilir.
② Sıkışmayı önlemek için benzersiz hazırlanmış dahili dişli konveyör bandı.
③ Programlanabilir taşıma hızı kontrolü PCB'nin daha hassas durmasını sağlar.
④ PCB ile çelik ağ arasında tamamen dengeli bir temas sağlamak amacıyla PCB'yi etkili bir şekilde kelepçelemek için esnek yan kelepçeleri ve bölümlü destekleri kullanın.
⑤ Optimum şekilde tasarlanmış modül sürücü yapısı, platform kalibrasyonunun stabilitesini etkili bir şekilde artırır ve ince ayar altında ultra küçük iletimi gerçekleştirir, böylece makine daha yüksek hassasiyetli yazdırma gereksinimlerini karşılayabilir.Yapısı basit ve güvenilirdir, ayarlanabilir olması uygundur ve farklı kalınlıklardaki PCB kartının destek PIN'inin yükseklik ayarı hızlı bir şekilde gerçekleştirilebilir.
2. Şablon konumlandırma sistemi
① Doğrudan bağlantılı kazıyıcıya asılı kemer köprüsü şeklindeki süspansiyon.
② Çelik ağın boyutu evrenseldir, iyi ve geniş uygulanabilirliğe sahiptir.
③ Parçalı sabit çelik hasır çerçeve.
3. Kazıyıcı sistem
① Sıyırıcının daha düzgün çalışmasını sağlamak için dökme alüminyum sıyırıcı kirişi.
② Programlanabilir süspansiyonlu, kendinden ayarlı step motor sürücüleri yazdırma kafası.
③ İki taraflı çift kaydırıcı konumlandırma tipi kayar ray yapısı, baskı öncesi ve sonrası çalışmanın doğruluğunu ve düzgünlüğünü sağlar.
④ Ön ve arka sileceklerin farklı basınç gereksinimlerine ve kaldırma ve indirme stabilitesine göre, lehim pastasının sızmasını önlemek için, bıçağın belirli bir elastik sıkıştırma tasarımı, sileceğin basıncı, kaldırma hızı, yazdırma hızı ve yazdırma aralığının tamamı yazılımla ayarlanabilir.PCB'nin farklı gereksinimlerini karşılamak için çeşitli leke giderme yöntemleri sağlayın, müşterilere iyi bir baskı kontrol platformu sağlayın.
⑤ Kayar ray tipi sıyırıcı sistemi, çalışma stabilitesini artırır ve ömrünü uzatır.
⑥ Tamamen kapalı devre kazıyıcı basınç geri bildirim cihazı, kazıyıcı basıncını her zaman izleyerek baskının daha dolu olmasını sağlar.
⑦ Gömülü ölçek, asla düşmeyin.
| Modeli | ET-5235 | |
| Ekran Çerçeveleri | Maksimum Boyut | 737 mm |
| Minimum Boyut | 470 mm | |
| Kalınlık | 25-40mm | |
| PCB Boyutu | MAX:520*350mm MIN:50*50mm | |
| Taşıma Yüksekliği | 900±20mm | |
| Taşıma Yönü | Sol sağ;Sağ sol;Sol-Sol;Sağ-Sağ | |
| Taşıma Hızı | MAX 1200 mm/sn Programlanabilir | |
| Yazdırma Kafası | İki bağımsız doğrudan bağlantılı motor sürücülü yazıcı kafası | |
| Silecek Hızı | 6-300 mm/sn | |
| Temizleme Sistemi | Kuru, Islak, Vakum (Programlanabilir) | |
| Yazdırma Doğruluğu | ±0,025 mm | |
| Devir süresi | ≤9s (Baskı ve Temizleme Hariç) | |
| Güç girişi | AC:220±10%, 50/60HZ 1Φ 3KW | |
| Kontrol metodu | Bilgisayar Kontrolü | |
| Boyut | 1240(U)*1450(G)*1650(Y) | |
| Ağırlık | Yaklaşık:700kg | |
| PCB Transferi Havai Yükseklik | 10 mm | |
Makine ana parçası
SMT Hattı çözümü
Üfleme her makinenin işlevidir:
Sergilerimiz
Eton, Hindistan Mumbai Sergisi, Hindistan Delhi Sergisi, Mısır Sergisi, Türkiye Sergisi, Pakistan Sergisi vb. gibi birçok yabancı ülke sergisine katılmış ve 30'dan fazla ülkeyle ticaret yapmıştır.Ayrıca, Guangzhou Guangya Sergisi, Şanghay Münih Sergisi, Chongqing LED ışık Sergisi vb. gibi yurt içi büyük sergimize de katıldık.
Hizmet
Yüksek servis verimliliği, Hindistan'da servis ofisi bulunmaktadır.Hindistan'ın yanı sıra Mısır'da, Türkiye'de de yerli mühendislerimiz var.Size zamanında hizmet sağlayabilir.
Çinli mühendisler çevrimiçi hizmetler sağlıyor.Gerekirse Çinli mühendisler ücretsiz kurulum ve eğitim için fabrikanıza gelecektir.
Önce Kalite, Müşteri Odaklı, Sürekli İyileştirme.
SSS
C. CE, SIRA, CCC, ISO ile "Tanınmış marka" olarak ödüllendirilen ve birçok teknoloji patentine sahip yüksek teknoloji kuruluşuyuz ve LED ışık üretim hattı programında zengin deneyime (11 yıldan fazla) sahibiz.
S. Ürünlerinizin gerçek hızı nedir?
A. Birçok faktör tarafından kısıtlanan makinenin gerçek hızı için,
bileşenlerin sayısına bağlı olarak PCB kartının gönderilme zamanı
Üretim sırasında hıza etki edecek panoyu alır ve gerçek ürün ve ihtiyaçlara karar verir.
