Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Garanti: | 1 yıl | isim: | tam otomatik görsel şablon yazıcı |
---|---|---|---|
Başvuru: | LED ışıklar, elektrikli ürünler, ev aletleri | Güç kaynağı: | AC:220±10%,50/60HZ 1Φ 3KW |
Durum: | Yeni | Ağırlık: | 700kg |
Boyut: | 1240mm*1450mm*1650mm | PCB boyutu: | MAKS:520*350mm MİN:50*50mm |
Vurgulamak: | Otomatik görüş SMT şablonu,PC Kontrol SMT Yazıcı Makinesi,Otomatik Görüş SMT Yazıcı Makinesi |

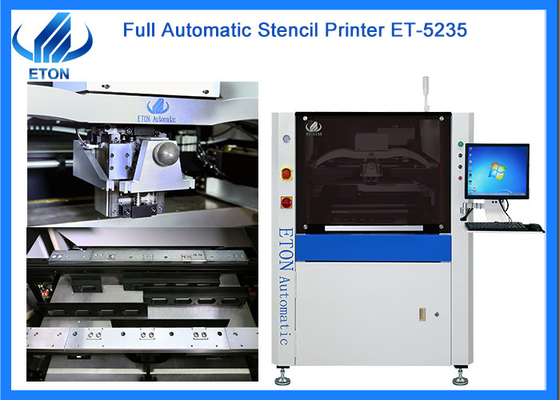

Otomatik görüş SMT şablonuPC Kontrol vizyonu yazıcı makinesi
FÖzellikler
1. PCB taşıma ve sıkıştırma sistemi
① PCB yükleme yönü serbestçe seçilebilir ve birleştirilebilir.
② Sıkışmayı önlemek için benzersiz hazırlanmış dahili dişli konveyör bandı.
③ Programlanabilir taşıma hızı kontrolü PCB'nin daha hassas durmasını sağlar.
④ PCB ile çelik ağ arasında tamamen dengeli bir temas sağlamak amacıyla PCB'yi etkili bir şekilde kelepçelemek için esnek yan kelepçeleri ve bölümlü destekleri kullanın.
⑤ Optimum şekilde tasarlanmış modül sürücü yapısı, platform kalibrasyonunun stabilitesini etkili bir şekilde artırır ve ince ayar altında ultra küçük iletimi gerçekleştirir, böylece makine daha yüksek hassasiyetli yazdırma gereksinimlerini karşılayabilir.Yapısı basit ve güvenilirdir, ayarlanabilir olması uygundur ve farklı kalınlıklardaki PCB kartının destek PIN'inin yükseklik ayarı hızlı bir şekilde gerçekleştirilebilir.
2. Şablon konumlandırma sistemi
① Doğrudan bağlantılı kazıyıcıya asılı kemer köprüsü şeklindeki süspansiyon.
② Çelik ağın boyutu evrenseldir, iyi ve geniş uygulanabilirliğe sahiptir.
③ Parçalı sabit çelik hasır çerçeve.
3. Kazıyıcı sistem
① Sıyırıcının daha düzgün çalışmasını sağlamak için dökme alüminyum sıyırıcı kirişi.
② Programlanabilir süspansiyonlu, kendinden ayarlı step motor sürücüleri yazdırma kafası.
③ İki taraflı çift kaydırıcı konumlandırma tipi kayar ray yapısı, baskı öncesi ve sonrası çalışmanın doğruluğunu ve düzgünlüğünü sağlar.
④ Ön ve arka sileceklerin farklı basınç gereksinimlerine ve kaldırma ve indirme stabilitesine göre, lehim pastasının sızmasını önlemek için, bıçağın belirli bir elastik sıkıştırma tasarımı, sileceğin basıncı, kaldırma hızı, yazdırma hızı ve yazdırma aralığının tamamı yazılımla ayarlanabilir.PCB'nin farklı gereksinimlerini karşılamak için çeşitli leke giderme yöntemleri sağlayın, müşterilere iyi bir baskı kontrol platformu sağlayın.
⑤ Kayar ray tipi sıyırıcı sistemi, çalışma stabilitesini artırır ve ömrünü uzatır.
⑥ Tamamen kapalı devre kazıyıcı basınç geri bildirim cihazı, kazıyıcı basıncını her zaman izleyerek baskının daha dolu olmasını sağlar.
⑦ Gömülü ölçek, asla düşmeyin.
Modeli | ET-5235 | |
Ekran Çerçeveleri | Maksimum Boyut | 737 mm |
Minimum Boyut | 470 mm | |
Kalınlık | 25-40mm | |
PCB Boyutu | MAX:520*350mm MIN:50*50mm | |
Taşıma Yüksekliği | 900±20mm | |
Taşıma Yönü | Sol sağ;Sağ sol;Sol-Sol;Sağ-Sağ | |
Taşıma Hızı | MAX 1200 mm/sn Programlanabilir | |
Yazdırma Kafası | İki bağımsız doğrudan bağlantılı motor sürücülü yazıcı kafası | |
Silecek Hızı | 6-300 mm/sn | |
Temizleme Sistemi | Kuru, Islak, Vakum (Programlanabilir) | |
Yazdırma Doğruluğu | ±0,025 mm | |
Devir süresi | ≤9s (Baskı ve Temizleme Hariç) | |
Güç girişi | AC:220±10%, 50/60HZ 1Φ 3KW | |
Kontrol metodu | Bilgisayar Kontrolü | |
Boyut | 1240(U)*1450(G)*1650(Y) | |
Ağırlık | Yaklaşık:700kg | |
PCB Transferi Havai Yükseklik | 10 mm |

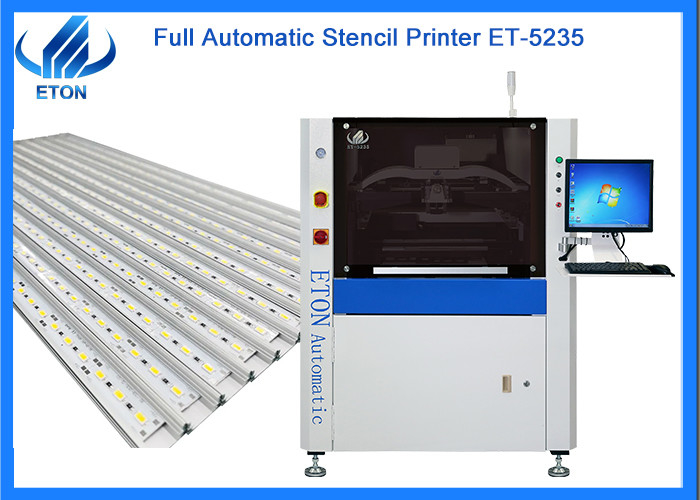

Makine uygulaması
Paketler
Makinenin ambalajını ise, taşıma sırasında makinenin toz ve sudan korunmasını ve makinenin kuru kalmasını önlemek için film ambalaj ve köpüklü pamuk içerisine koyuyoruz ve belirtilen limana taşınması için ahşap kutularla donatıyoruz.
Nakliye ve teslimat
Nakliye ve teslimat kısmına gelince, referansınız için üç yol vardır ve farklı durumlar için farklı yol vardır:
Kara taşımacılığı:iç ülkelere uygun ve ekonomiktir;
Hava taşımacılığı:acil iyilik için ve en pahalı ulaşım yoludur;
Nakliye:Ağır mallar için uygundur ve müşterilerin malların varış zamanını kabul etmesini kolaylaştıran nakliye kolaylığı ve düşük maliyeti.
İlgili makine
ETON, Çin'in önde gelen SMT yüksek hızlı alma ve yerleştirme makinesi üreticisidir ve ayrıca şablon yazıcı, konveyör, tutkal dağıtıcı, geçiş ve yeniden akış fırını vb. çevresel cihazlarla tam hat çözümü sunuyoruz.
SSS
S. Makinenizin kalitesi nedir?
A. SMT makinesinde deneyimli bir üretici olarak, üretim ve denetim için kazandığımız Ar-Ge departmanımızla birlikte 9 buluş patenti, 112 pratik patent, 12 yazılım telif hakkı da dahil olmak üzere bir dizi fikri mülkiyet teknolojisi elde ettik.Ve "Çin yüksek teknoloji şirketi", "Shenzhen TOP markası" olarak ödüllendirilerek, Çin'de mükemmel bir üretici olarak makinemizin yüksek kalitesini garanti ediyoruz.
