Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Boyut: | 2700*2300*1550mm | PCB boyutu: | Maks: 1200*330mm Min: 100*100mm |
---|---|---|---|
PCB Kalınlığı: | 0,5~5mm | Montaj modu: | Grup toplama ve grup yerleştirme |
Montaj hassasiyeti: | ±0,02 mm (Tekrar hassasiyeti) | Montaj yüksekliği: | Standart: ≤5mm |
montaj hızı: | 200000~250000 CPH | Besleme istasyonu sayısı: | 68 ADET |
kafa sayısı: | 68 ADET | Güç: | 380AC 50HZ |
Güç tüketimi: | 6KW | X,Y,Z Ekseni sürücü yolu: | Üst düzey manyetik lineer motor ve servo motor |
Vurgulamak: | Enerji Tasarruflu SMT Toplama Yeri Makinesi,68 Besleyicili Yer Alma Makinesi,68 Kafalı Yer Alma Makinesi |

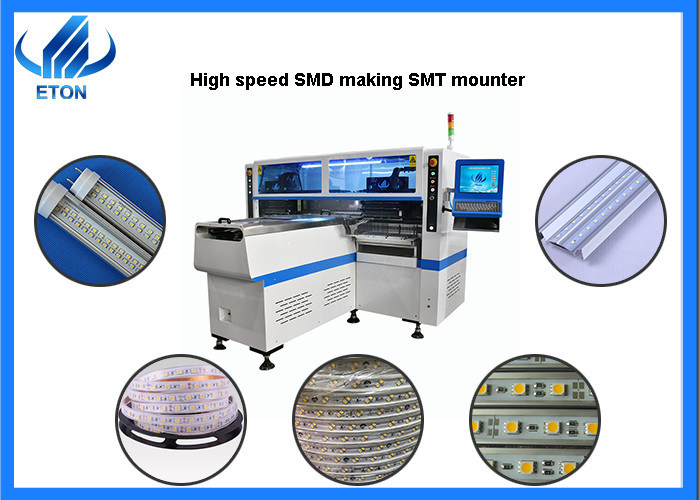

Yüksek Kaliteli Enerji Tasarruflu 68 Kafa 68 Besleme İstasyonu SMT Alma ve Yerleştirme Makinesi
HT-F9 Alma ve yerleştirme makinesinin açıklaması
Çift kollu manyetik lineer LED yüksek hızlı alma ve yerleştirme makinesi, aynı anda 4 tip malzeme üreten, kapasite 250000 CPH'ye ulaşır.
SMT makinesi, çeşitli bileşenleri besleyicilerden emmek ve bunları PCB kartına monte etmek için kafadaki emme nozülünü kullanır.
SMT alma ve yerleştirme makinesi, SMT üretim sürecinde başka ekipmanlarla değiştirilemeyen ana ekipmandır.
SMT üretim süreci lehim pastası kaplama, bileşen montajı, yeniden akış kaynağı olup SMT üretim sürecindeki en önemli süreçtir.İyi bir montaj kalitesi elde etmek için SMT alma ve yerleştirme makinesinin iyi donanıma ek olarak iyi bir montaj sürecine de sahip olması gerekir.
Ana Özellikler
● Çift kollu manyetik doğrusal LED yüksek hızlı alma ve yerleştirme makinesi
● 68 besleme istasyonu ve 68 püskürtme ucu
● 0,6M,0,9M,1,2M sert PCB ve 0,5M,1M LED esnek şeride uygulayın.
● Yüksek kapasite ile 4 çeşit malzemeyi aynı anda üretebilme.
● Her oranda LED çipi ve rezistöre sahip kart için mevcuttur.
● Çift kollu dört modül, her montaj parçası için 17 nozul, A/B/C/D parçası ayrı ayrı veya eşzamanlı olarak monte edilebilir.
● RGB için otomatik kalibrasyon, yüksek hassasiyet.
● Özel patent teknolojisi: Almak için gruplayın ve monte etmek için gruplayın.
Ana Teknik Parametre
Boyut | 2700*2300*1550mm |
PCB uzunluğu genişliği |
Maksimum:1200*330mm Min:100*100mm |
PCB Kalınlığı | 0,5~5 mm |
Montaj modu | Alınacak grup ve monte edilecek grup |
Montaj hassasiyeti | ±0,02 mm |
Montaj yüksekliği | Standart:≤5mm |
Montaj hızı | 200000~250000 CPH |
Bileşenler |
LED 3014/3020/3528/5050 ve dirençler, kapasitörler, köprü redresörleri |
Bileşenler alanı | 0,5 mm |
Besleyici istasyonu sayısı | 68 adet |
Kafa sayısı | 68 adet |
Güç | AC 380V 50Hz |
Güç tüketimi | 6 KW |
X,Y,Z Ekseni sürüş yolu | Üst düzey manyetik lineer motor ve servo motor |
HT-F9 Resmi
HT-F9'un uygulanmasıAlma ve Yerleştirme Makinesi
LED Tüp, esnek şerit ışık, panel ışığı vb.
HT-F9 yarı otomatik üretim hattı
şirket tanıtımı
ETON, 2011 yılındaki kuruluşundan bu yana kendini SMT yerleştirme makinelerinin geliştirilmesine ve üretimine adamıştır.
1. Güçlü erişim ve teknoloji ekibini geliştirin, sürekli makine yükseltmesini destekleyin, müşterinin güçlü teknik desteğini destekleyin.
2. SMT Endüstri Hattında zengin deneyim.ETON 10 yıldan fazla bir süredir kurulmuş olup, Çin'de SMT makinesinin lider üreticisiyiz.
3. Güçlü üretim kapasitesi, ETON, Jiangxi Eyaletinde 50.000 metrekareden fazla Endüstri parkına, ayda 50 üniteden fazla makine kapasitesine sahiptir.
4. İyi ve profesyonel hizmet.Mühendis Kapıdan kapıya hizmet sağlayın, video çevrimiçi eğitimini, video eğitimini destekleyin.
garanti sırasında ücretsiz olarak değiştirilen makine çekirdek parçası.Ayrıca profesyonel SMT hattı çözümü de sağlayabiliriz.
Sertifikasyon
9 buluşumuz varpatent, 112 pratik patent, 12 yazılımpatentler.
Müşterimiz
Küresel foto elektronik yüksek hızlı alma ve yerleştirme makinesinin lider üreticisi olan ETON, ürünleri Hindistan, Vietnam, Tunus, Mısır, Türkiye, Rusya, Tayland vb. dahil olmak üzere 20'den fazla ülkeye ve bölgeye ihraç edilmektedir.
Sergilerimiz
Firmamız her yıl (salgın dönemi hariç) yurt içi ve yurt dışında aşağıdaki fuarlara katılmaktadır:
Yurtdışı: Hindistan Delhi Sergisi, Hindistan Mumbai Sergisi, Pakistan Sergisi, Mısır Sergisi, Tunus Sergisi, Tayland Sergisi vb.
Yurtiçi: Guangzhou Guangya Sergisi;Şanghay Münih Sergisi;Chongqing LED Işık Sergisi vb.
Satış sonrası hizmetlerimizHizmetS
Paket ve Teslimat
Tüm makineler resimlerdeki gibi vakumlu ve ahşap ambalajlarla paketlenmektedir.
Adım 1. Film paketleme
Makinenin toza, suya, çarpmaya ve sarsılmaya karşı korunmasını sağlayın.
Adım 2. Köpük + film ambalajı ekleyin
Çift güvenli koruma, makinenin çarpmasını ve titremesini önleyin.
Adım 3. Benzersiz kalay folyo ambalajı
Kalay folyo ambalajı ekleyerek filmin çizilmesini önleyebilirsiniz.
Adım 4. özelleştirilmiş Güçlü ahşap karton ambalaj
Okyanus gemisi için özelleştirilmiş güçlü ahşap ambalaj, makineler ahşap kartonda sabitlenir, çarpışmayı ve şoku etkili bir şekilde önler.
SSS:
S: Yurtdışı satış sonrası servisiniz var mı?
C: Yurtdışında teknik destek sağlayabiliriz.Herhangi bir teknik problem yaşamanız durumunda mühendislerimiz size zamanında destek sağlayacaktır.Yurt dışında Hindistan ve Mısır ofisimiz, yerel mühendisimiz vb. var.
Soru: Eğitim nasıl?
C: Makinelerimizi satın aldıktan sonra mühendislerinizi fabrikamıza gönderebilirsiniz veya mühendislerimizi fabrikanıza göndeririz ve personelinizi bu makineleri çalıştıracak şekilde eğitiriz.Çevrimiçi eğitim ve video eğitimleri.Salgın döneminde eğer mühendislerimiz başaramazsa özel birebir online eğitimlerimiz ve video eğitimlerimiz de mevcuttur.
S: Makineyi kullanmak zor mu?
C: Makine çok akıllıdır ve kullanımı kolaydır, akıllı telefon gibi, ayrıca yazılım da şirketimiz tarafından yapılmıştır, bu yüzden onu nasıl daha akıllı hale getireceğimizi ve nasıl daha kolay çalıştıracağımızı biliyoruz.
S: Sizden hangi makineyi satın alabilirim?
A: Çok fonksiyonlu yerleştirme makinesi, yüksek hızlı yerleştirme makinesi, dağıtım makinesi, yükleme makinesi, baskı makinesi, yeniden akışlı lehimleme vb.
Soru: Hindistan'da müşteriniz var mı?Hindistan'da kaç makine var?
C: Evet, Hindistan'da RK, SURYA, FIEM, CALCOM, POLYCRB vb. gibi birçok büyük müşterimiz var. Hindistan'a yüzün üzerinde makine sattık ve her yıl sergiye gidiyoruz.
