| İsim: | SMT otomatik Yakalama ve Yerleştirme Makinesi | Başvuru: | LED Herhangi bir uzunlukta esnek şerit |
|---|---|---|---|
| Güç kaynağı: | 380AC 50HZ | Garanti: | 1 yıl |
| Durum: | Yeni | Ağırlık: | 1700kg |
| montaj hızı: | 200000-250000 CPH | Boyut: | 2700*2300*1550mm |
| besleyiciler: | 68 ADET | PCB Kalınlığı: | 0,5-5 mm |
| Vurgulamak: | Uzun LED Şerit SMT Bağlayıcı,Süper Yüksek Hızlı SMT Bağlayıcı,Otomatik LED Şerit SMT Yerleştirme Makinesi |
||

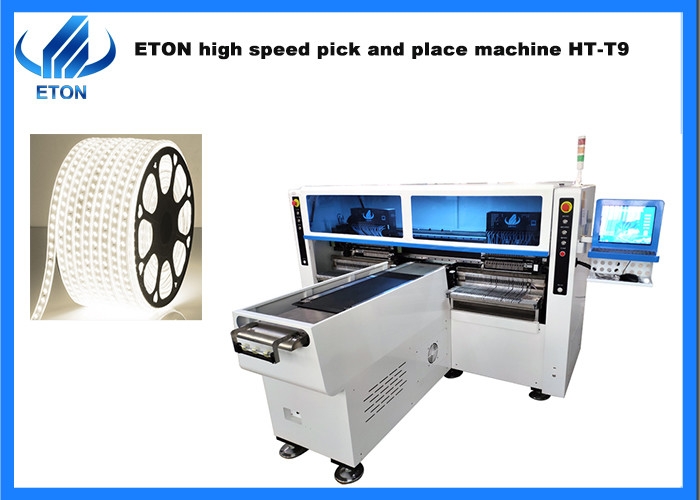

Uzun LED şerit montajlı otomatik SMT süper yüksek hızlı yerleştirme makinesi
Tanım
IPC9850 Kapasitesi: 200000~250000 CPH
Patent numarası: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ Z L 2012 2 0415061.0
Teknik parametre
| Modeli | HT-T9 |
| Boyut | |
| Uzunluk | 3100mm |
| Genişlik | 2300mm |
| Yükseklik | 1550mm |
| Toplam ağırlık | 1700kg |
| PCB'ler | |
| PCB Uzunluğu Genişliği | 250mm*herhangi bir uzunluk |
| PCB Kalınlığı | 0,5-1,5 mm |
| PCB Sıkma | Ayarlanabilir basınç pnömatik |
| Montaj Modu | Alınacak grup ve monte edilecek grup |
| işletim sistemi | |
| Sistem | Windows 7 |
| Yazılım | Bağımsız olarak Ar-Ge |
| Görüntülemek | Dokunmatik ekran monitörü |
| Giriş aygıtı | Klavye fare |
| Görüş sistemi | |
| Kamera Sayısı | 5 Adet (Dijital kamera) |
| Görüş hizalaması, MARK düzeltmesi | |
| Montaj Hassasiyeti | ±0,02 mm |
| Montaj yüksekliği | ≦5mm |
| Montaj Hızı | 200000~250000 CPH |
| Bileşenler | LED 3014/ 3020/ 3528/ 5050 ve kapasitörler, dirençler, köprü redresörleri vb. |
| Bileşen Hızı | 0,5 mm |
| Besleme İstasyonu Sayısı | 68 adet |
| Nozul sayısı | 68 adet |
| Güç | 380AC 50Hz |
| Güç tüketimi | 6kw |
| Çalışma ortamı | 23°C±3°C |
| Konveyör iletimi | Maksimum Uzunluk :1000 mm |
| Elektrik kontrolü | ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 takım | ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Ekseni Sürüş yolu | Üst düzey manyetik lineer motor+ servo motor |
| Besleme yolu | Çift motorlu elektrikli besleyici |
Makine uygulaması
HT-T9, her uzunlukta esnek ışık şeritleri için geçerli olan yüksek hızlı bir alma ve yerleştirme makinesidir.
PCB Boyutu: 250mm * herhangi bir uzunluk, 5m, 10m, 50m, 100m veya herhangi bir uzunlukta esnek ışık şeritleri için uygundur, RGB monte edilebilir.
Sertifikalar
SMT makinesinde deneyimli bir üretici olarak, üretim ve denetim için kazandığımız Ar-Ge departmanımızla 9 buluş patenti, 112 pratik patent, 12 yazılım telif hakkı dahil olmak üzere bir dizi fikri mülkiyet teknolojisi elde ettik.Ayrıca CE, CCC, SIRA gibi denizaşırı sertifikaları da kazandı.
vesaire.
SSS
S. CIF'yi teklif edilen fiyat olarak kabul edebilir misiniz?
C. Genellikle EXW'yi teklif edilen fiyat olarak kabul ediyoruz.
S. Makinenin Hindistan'da kurulumu için profesyonel mühendisleriniz var mı?
C. Evet, Hindistan'da, Delhi ve Dammam'da yerel ofislerimiz bulunan profesyonel mühendislerimiz var ve müşterilerimize önemli hizmetler sunuyoruz.
S. Ürünlerinizin gerçek hızı nedir?
A. Bileşenlerin sayısı, PCB kartını gönderme ve kartı alma süresi vb. gibi birçok faktör tarafından kısıtlanan makinenin gerçek hızı için. Ve gerçek ürünler ve ihtiyaçlar için karar verilir.
S. Alma ve yerleştirme makineniz bir PCB kartına kaç bileşeni monte edebilir?
C. Bu, müşterilerimizin ihtiyaçları ve PCB kartının boyutu içindir.
S. Makineniz esas olarak hangi bileşenlere monte edilmiştir?
A. IC, LED çipi, dirençler, kapasitörler ve lens gibi şekillendirilmiş bileşenleri monte edebilen çok işlevli alma ve yerleştirme makinesi için.Yüksek hızlı montaj makinesi montaj bileşenleri LED3014/3020/35285050, dirençler, kapasitörler ve redresörlerdir.
