Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Garanti: | 1 yıl | Uygulanabilir bileşenler: | 0402 |
---|---|---|---|
Adı: | SMT Al ve Yerleştir Makinesi | Durum: | % 100 Orijinal, Yepyeni |
montaj hızı: | 250000 CPH | besleyiciler: | 68 |
memeler: | 68 | bant genişliği: | 24mm,8mm,12mm |
Vurgulamak: | Roll To Roll Şerit Montaj Makinesi,LED Neon Şerit Montaj Makinesi,50M hafif seçme ve yerleştirme makinesi |

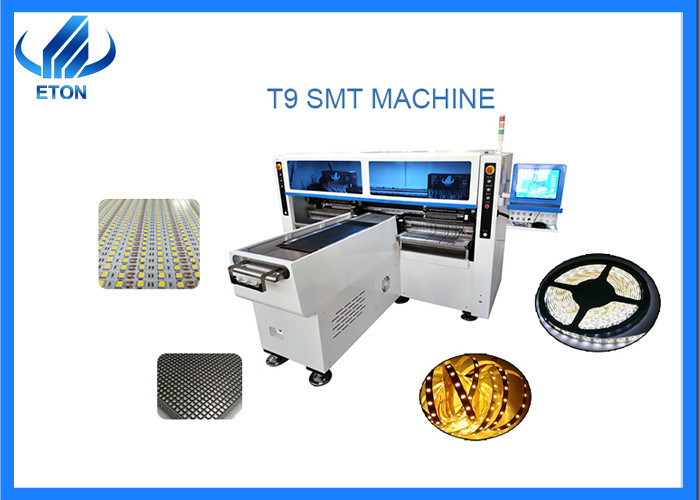

LED neon rulo rulo bant montaj makinesi
Makine profili
1PCB kartının sabitleme yöntemi: vakum emicilik, silindir klemesi ve ayarlanabilir yol genişliği.
2Yurtdışının en iyi marka Hikvision kamerası ve Almanya'nın drag zinciri igus'u kullanın.
3X ve Y eksenleri doğrusal motorlardır, bu da montaj doğruluğunu daha yüksek, kullanım ömrünü daha uzun ve hızını daha hızlı yapar.
4...50M yumuşak ışık kemeri üretim makinesi, yüksek üretim kapasitesini etkilemeden aynı anda 4 farklı malzeme üretiyor.
Teknik parametreler
Model | HT-T9 |
Boyut | |
Uzunluk | 3100 mm |
Genişliği | 2300mm |
Yükseklik | 1550 mm |
Toplam Ağırlık | 1700 kg |
PCB | |
PCB Uzunluğu Genişliği | 250 mm*her uzunlukta |
PCB kalınlığı | 0.5-1,5 mm |
PCB Sıkıştırma | Vakum emici, silindir sapı, ayarlanabilir ray genişliği |
Montaj Kipi | Grup toplama ve ayrı yerleştirme |
İşletim sistemi. | |
Sistem | Windows7 |
Yazılım | Bağımsız Ar-Ge |
Görüntüle | Dokunmatik ekran monitörü |
Girdi Aygıtı | Klavye, Fare |
Görme Sistemi | |
Kamera numarası | 5 PCS (Dijital kamera) |
Görme düzeni, MARK düzeltmesi | |
Tekrar montaj hassasiyeti | ±0.02mm (tekrarlama doğruluğu) |
Montaj Yüksekliği | 5 mm |
Montaj Hızı | 200000~250000CPH |
Bileşenler | LED 3014/ 3020/ 3528/ 5050 ve kondansörler, dirençler, köprü düzleyici vb. |
Bileşenler alanı | 0.5mm |
Besleme istasyonunun numarası | 68 PCS |
Baş sayısı | 68 PCS |
Güç | 380AC 50 HZ |
Güç tüketimi | 6kw |
Çalışma ortamı | 23°C±3°C |
Taşıyıcı iletim | Maksimum Uzunluk: 1000 mm |
İletişim hızı | > 500mm/s |
İletişim Yönü | Single ((sol→ sağ veya sağ→ sol) |
İletişim Modu | Çevrimiçi sürücü |
Konumlandırma Yolu | Optik |
Gaz tüketimi | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
Elektrikli kontrol | ETON tarafından bağımsız araştırma ve geliştirme |
Hareket kontrol kartı modülü 1 set | ETON tarafından bağımsız araştırma ve geliştirme |
X,Y,Z Eksenleri | Yüksek kaliteli manyetik doğrusal motor+servo motor |
Beslenme yolu | Çift motorlu elektrikli besleyici |
Diğer makine
Sadece montaj yapma değil, yükleme makinesi, dok istasyonu, baskı makinesi, geri akış lehimleme, çeviri makinesi, AOI, SPI vb.
Sık Sorulan Sorular
1- Toplama ve yerleştirme makinesinin ana uygulamaları nelerdir?
Birçok farklı makinemiz var ve farklı makineler farklı uygulamalara uygulanır. Ana ürünler arasında panel ışığı, tavan ışığı, LED ampul, LED tüp vb.Profesyonel montaj HT-f9 esnek bant ve LED tüp için kullanılabilir.
2- Makinenin işletim yazılımı nasıl?
Yazılımlarımız bağımsız araştırma ve geliştirme 2 dil ((İngilizce ve Çince).
3- Satış sonrası hizmetlerine ne dersin?
Bir yıllık bakım süremiz var. Çalışırken, herhangi bir sorunuz varsa mühendisimizle iletişim kurabilirsiniz.
4Bizden ne alabilirsiniz?
Lehimleme pasta şablon yazıcısı, taşıyıcı, seçme ve yerleştirme makinesi, geri akış fırını ve smt üretim hattı ile ilgili tüm ekipman
5- Ödeme şartları nedir?
T/T tamam. FOB Shenzhen'i seçebilirsiniz.
