Garanti: | 1 yıl | Adı: | SMT otomatik Yakalama ve Yerleştirme Makinesi |
---|---|---|---|

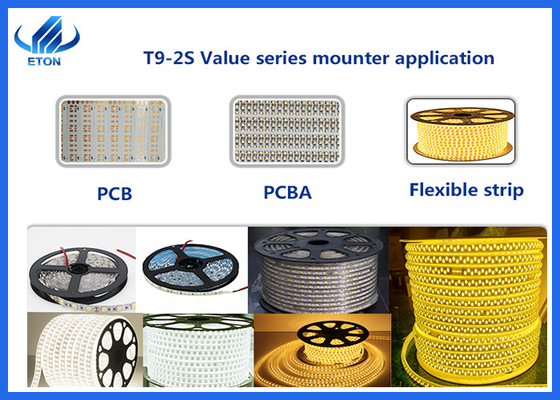

Uygulama: | Rulo rulo LED şeridi | Güç kaynağı: | 380AC 50HZ |
Durum: | Yeni | Ağırlık: | 3100 kilo |
montaj hızı: | Çift taraf: 500.000 CPH Tek taraf: 250.000 CPH (Optimum hız) | Boyut: | (U)3454*(G)3035*(Y)1777 mm |
besleyiciler: | Çift Taraf: 136 ADET (Tek Taraf: 68 ADET) | PCB Kalınlığı: | 0,1-0,5 mm |
Vurgulamak: | Rulo LED şeridi SMT montajı,Rulo Çubuğu için SMT Makinesi,Çizgi rulo için SMT makine |

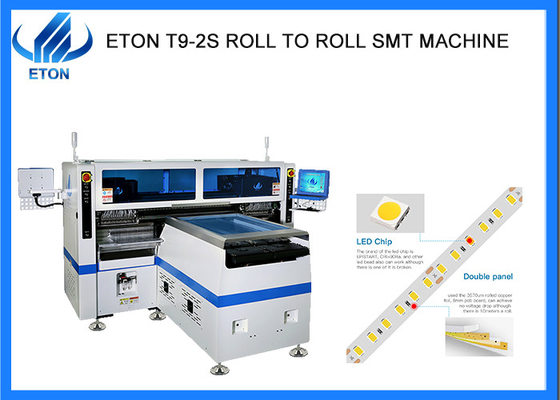

Ultra yüksek hızlı kapasiteli500K ROLL TO ROLL SMT makinesi
Açıklama
FYemek 1 Yüksek üretkenlik
Bileşen seçme konumu PCB yastığının aralamasına göre ayarlanabilir, en az 6.5 mm. LED 3014/3020/2835/5050 direnci, kondansatör, köprü düzleyici vb. geniş bileşen aralığına uygulanır.
Tanıma kamerası PCB'nin bileşen sızıntısı konumunu kaydeder ve eksik bileşeni buna göre doldurur.
Yerleştirme başı, iki kez toplama ve bir kez yerleştirme yöntemini benimser. Yerleştirme süresi iyileştirilmiş yerleştirme yoluyla büyük ölçüde en aza indirgenir, mükemmel optimum kapasite 500000CPH'ye ulaşır.
F2 adet Esnek üretim
Döngü başına 1 metre.
İki kez toplama ve bir kez yerleştirme işlevini gerçekleştirin. Besleme istasyonunun menzili yerleştirme başının iki katıdır, aynı anda dört çeşit malzeme üretebilir.
Model | T9-2S |
Boyut | |
Uzunluk | 3454mm |
Genişliği | 3035mm |
Yükseklik | 1777 mm |
Toplam Ağırlık | 3100kg |
PCB | |
PCB Uzunluğu Genişliği | 250 (± 10 mm) * Herhangi bir uzunluk |
PCB kalınlığı | 0.1-0.5mm |
PCB Sıkıştırma | Vakum emilim, silindir sıkıştırma, ray genişliği ayarlanabilir |
Montaj yolu | Grup seçimi ve grup yerleştirme |
Görme Sistemi | |
Kamera numarası | 10 set (Dijital kamera) |
Görme düzeni + İşaret düzeltmesi | |
Montaj Doğruluğu | ±0,05 mm |
Montaj Yüksekliği | ≤5mm |
Montaj Hızı | Çift taraf: 500000CPH, tek taraf: 250000CPH ((Optimal hız) |
Bileşenler | LED3014/3020/2835/5050 ve dirençler, kondansatörler, köprü düzlendirici vb. |
Güç | 380AC 50HZ |
Güç tüketimi | 9.6 KW |
Çalışma ortamı | 23°C±3°C |
Taşıyıcı iletim | Maksimum uzunluk: 1000 mm |
İletişim hızı | > 500mm/s |
İletişim Yönü | Tek (sol>sağ veya sağ) |
İletişim Modu | Çevrimiçi sürücü |
Konum Kipi | Optik |
Havalandırma | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
Elektrikli kontrol | ETON tarafından bağımsız araştırma ve geliştirme |
Hareket kontrol kartı modülü 2 seti | ETON tarafından bağımsız araştırma ve geliştirme |
X,Y,Z Eksenleri | Yüksek kaliteli manyetik doğrusal motor + Servo motor |
Besleme sistemi | |
Besleme istasyonunun numarası | Çift taraf: 136 PCS ((tek taraf: 68 PCS) |
Baş sayısı | Çift taraf: 136 PCS ((tek taraf: 68 PCS) |
Beslenme yolu | Çift motorlu akıllı elektrikli besleyici |
SMT düzenleme:
Sergi
30'dan fazla ülke ve bölgeye sahip olan SMT seçme ve yerleştirme makinesi ticareti konusunda deneyimli bir şirket olarak, Eton yabancı ülkelerin birçok sergisine katıldı,Hindistan Mumbai Sergisi gibi.Hindistan Delhi Sergisi, Mısır Sergisi, Türkiye Sergisi, Pakistan Sergisi vb. Ayrıca Guangzhou Guangya Sergisi gibi yerli sergilerimize de katıldık.Şangay Münih Fuarı, Chongqing LED ışık sergisi, vb.
Sık Sorulan Sorular
S. Hangi hizmetleri sunabilirsiniz?
A.
1) Müşterilerimiz için tüm hat çözümleri sunuyoruz;
S. Makinelerinizin kalite sertifikası var mı?
A. CE, SIRA, CCC, ISO ile "iyi bilinen marka" ve birçok teknoloji patenti ile ödüllendirilen yüksek teknolojili bir işletmeyiz ve LED ışık üretim hattı programında zengin deneyime (11 yıldan fazla) sahibiz.
S. CIF fiyatını kabul edebilir misiniz?
A. Sadece EXW'yi kabul ediyoruz çünkü alıntılanan fiyat her iki taraf için de uygun ve daha düşük maliyetlidir.
S. Gidip malzemeyi Hindistan'a satıp satmadığınızı görebilir miyim?
Evet, makinemizi Hindistan'da sattık ama müşterim için karar veremiyoruz.Çünkü kimse rakiplerinin üretim tesislerini ziyaret etmesini istemiyor..
Ne tür bir makineniz var?
A. Biz yüksek hızlı SMT seçip yer makine üreticisi, ve biz de müşterilerimiz için daha verimli ve uygun makine marka inşa.Yüksek hassasiyet ve yüksek verimliliğe sahip değer serileri.
