Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Uygulama: | LED şerit | Güç kaynağı: | 380AC 50HZ |
|---|---|---|---|
| Garanti: | 1 yıl | Durum: | Yeni |
| Ağırlık: | 3100 kilo | montaj hızı: | Çift taraf: 500.000 CPH Tek taraf: 250.000 CPH (Optimum hız) |
| Boyut: | (U)3454*(G)3035*(Y)1777 mm | PCB Kalınlığı: | 0,1-0,5 mm |
| Vurgulamak: | Rulo Çizgi SMT Yerleştirme Makinesi,200m Çizgi SMT Yerleştirme Makinesi,İki kez seçme SMT yerleştirme makinesi |
||

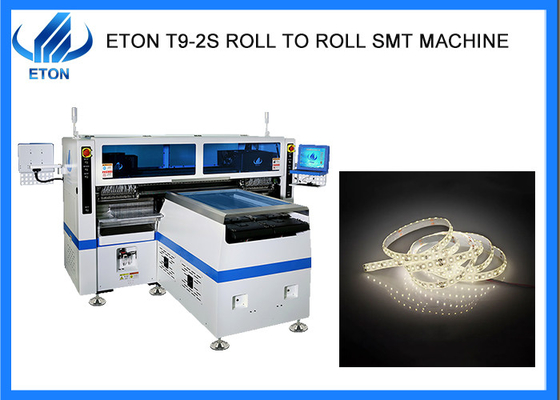

Tİki kez toplayıp bir kez yerleştirmek200 rulo bant yerleştirme makinesi
Açıklama
FYemek 1 Yüksek üretkenlik

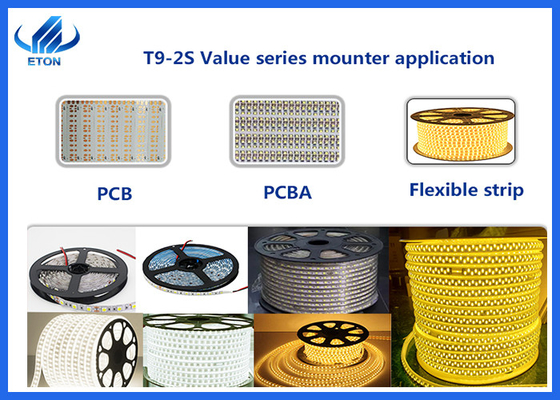

Bileşen seçme konumu PCB yastığının aralamasına göre ayarlanabilir, en az 6.5 mm. LED 3014/3020/2835/5050 direnci, kondansatör, köprü düzleyici vb. geniş bileşen aralığına uygulanır.
Tanıma kamerası PCB'nin bileşen sızıntısı konumunu kaydeder ve eksik bileşeni buna göre doldurur.
Yerleştirme başı, iki kez toplama ve bir kez yerleştirme yöntemini benimser. Yerleştirme süresi iyileştirilmiş yerleştirme yoluyla büyük ölçüde en aza indirgenir, mükemmel optimum kapasite 500000CPH'ye ulaşır.
F2 adet Esnek üretim
Döngü başına 1 metre.
İki kez toplama ve bir kez yerleştirme işlevini gerçekleştirin. Besleme istasyonunun menzili yerleştirme başının iki katıdır, aynı anda dört çeşit malzeme üretebilir.
| Model | T9-2S |
| Boyut | |
| Uzunluk | 3454mm |
| Genişliği | 3035mm |
| Yükseklik | 1777 mm |
| Toplam Ağırlık | 3100kg |
| PCB | |
| PCB Uzunluğu Genişliği | 250 (± 10 mm) * Herhangi bir uzunluk |
| PCB kalınlığı | 0.1-0.5mm |
| PCB Sıkıştırma | Vakum emilim, silindir sıkıştırma, ray genişliği ayarlanabilir |
| Montaj yolu | Grup seçimi ve grup yerleştirme |
| Görme Sistemi | |
| Kamera numarası | 10 set (Dijital kamera) |
| Görme düzeni + İşaret düzeltmesi | |
| Montaj Doğruluğu | ±0,05 mm |
| Montaj Yüksekliği | ≤5mm |
| Montaj Hızı | Çift taraf: 500000CPH, tek taraf: 250000CPH ((Optimal hız) |
| Bileşenler | LED3014/3020/2835/5050 ve dirençler, kondansatörler, köprü düzlendirici vb. |
| Güç | 380AC 50HZ |
| Güç tüketimi | 9.6 KW |
| Çalışma ortamı | 23°C±3°C |
| Taşıyıcı iletim | Maksimum uzunluk: 1000 mm |
| İletişim hızı | > 500mm/s |
| İletişim Yönü | Tek (sol>sağ veya sağ) |
| İletişim Modu | Çevrimiçi sürücü |
| Konum Kipi | Optik |
| Havalandırma | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Elektrikli kontrol | ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 2 seti | ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Eksenleri | Yüksek kaliteli manyetik doğrusal motor + Servo motor |
| Besleme sistemi | |
| Besleme istasyonunun numarası | Çift taraf: 136 PCS ((tek taraf: 68 PCS) |
| Baş sayısı | Çift taraf: 136 PCS ((tek taraf: 68 PCS) |
| Beslenme yolu | Çift motorlu akıllı elektrikli besleyici |
Piyasa
Hindistan'da: SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, CENTURY LED, AUTOPAL, SKYQUAD, NTL, KONARK, CEPL, FLARE, SLS büyük müşterilerimizden biridir.
Türkiye'de: ACK, KENDAL, KING LED büyük müşterilerimizden biridir.
Vietnam'da: RangDong, TAMKIM büyük müşterilerimizden biri.
Mısır'da: UNISTAR büyük müşterilerimizden biri.
Tunus'ta: SKY INDUSTRIES, FAWANIS büyük müşterilerimizden biri
Paketler
Paket adımımız üflemeyi takip etmektir:
ADEM 1: Toz ve suyu önlemek için film ambalajı;
2. ADEM: Makinenin dışını korumak için bir pamuk köpüğü filmini paketlemek;
Adım 3: Taşıma sırasında kuru tutmak için vakumlu kağıt paketi ve nem geçirmez torba;
ADEM 4: Makinenin güvenliğini sağlamak için sağlam ahşap kutularla donatmak, daha sonra kamyonlarla belirtilen limana taşınmak.
Teslimat: deniz yolu, hava yolu, kara yolu.
