Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Garanti: | 1 yıl | Adı: | SMT otomatik Yakalama ve Yerleştirme Makinesi |
---|---|---|---|
Uygulama: | LED şerit | Güç kaynağı: | 380AC 50HZ |
Ürün Adı: | HT-T9 | Ağırlık: | 1700kg |
montaj hızı: | 200000-250000 CPH | Boyut: | 2700*2300*1550mm |
besleyiciler: | 68 ADET | PCB Kalınlığı: | 0,5-1,5 mm |
Vurgulamak: | Rulo Çizgi SMT Seçim Yer Makinesi,SMT Seçim Yer Makinesi 68 Baş,Rulo Çizgiler Al ve Yerleştir Makinesi |
Yüksek hızlı 68 başlı SMT seçme ve yerleştirme makinesi
Özellikleri
IPC9850 Kapasite: 200000 ~ 250000 CPH
Patent numarası: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Teknik parametreler
Model | HT-T9 |
Boyut | |
Uzunluk | 3100 mm |
Genişliği | 2300mm |
Yükseklik | 1550 mm |
Toplam Ağırlık | 1700 kg |
PCB | |
PCB Uzunluğu Genişliği | 250 mm*her uzunlukta |
PCB kalınlığı | 0.5-1,5 mm |
PCB Sıkıştırma | Düzenlenebilir basınçlı pnevmatik |
Montaj Kipi | Almak için grup ve monte etmek için grup |
İşletim sistemi. | |
Sistem | Windows7 |
Yazılım | Bağımsız Ar-Ge |
Görüntüle | Dokunmatik ekran monitörü |
Girdi Aygıtı | Klavye, Fare |
Görme Sistemi | |
Kamera numarası | 5 PCS (Dijital kamera) |
Görme düzeni, MARK düzeltmesi | |
Montaj Doğruluğu | ±0,02 mm |
Montaj Yüksekliği | 5 mm |
Montaj Hızı | 200000~250000 CPH |
Bileşenler | LED 3014/ 3020/ 3528/ 5050 ve kondansörler, dirençler, köprü düzleyici vb. |
Bileşenler Hız | 0.5mm |
Besleme istasyonunun numarası | 68 PCS |
No. of nozzles | 68 PCS |
Güç | 380AC 50 HZ |
Güç tüketimi | 6kw |
Çalışma ortamı | 23°C±3°C |
Taşıyıcı iletim | Maksimum Uzunluk: 1000 mm |
İletişim hızı | > 500mm/s |
Paketler
Adım 1: Makineye toz ve suyun girmesini önlemek için film paketinde paketleme
Adım 2: Makinenin dışını korumak için köpüklü pamuk paketlemek
Adım 3: Taşıma sırasında makineyi kuru tutmak için vakum paketinde paketleme
Adım 4: Kamyonla belirtilen limana taşınma
İlişkili makine

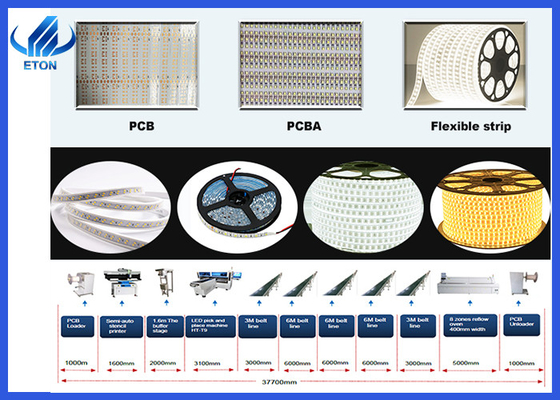

WeTüm SMT üretim hattını sağlayabilir,LED ışık üretim hattı:
1- Toplama ve yerleştirme makinesi.
2. Yükleme makinesi
3. Taşıyıcı makinesi
4. Şablon baskı makinesi
5. Geri akış fırın makinesi
6. İndirme makinesi.
7. Lehimli pasta karıştırıcı
8. Roll to roll led strip light montaj makinesi
Sertifikalar
SMT makinesinde deneyimli bir üreticisi olarak, 9 buluş patenti, 112 pratik patent, 12 yazılım telif hakkı,Üretim ve denetim için kazanan Ar-Ge departmanımızlaAyrıca CE, CCC, SIRA gibi yurtdışında sertifikalar aldı.
vb.
