Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Boyut: | 2700*2300*1550mm | PCB boyutu: | Maks: 1200*330mm Min: 100*100mm |
|---|---|---|---|
| PCB Kalınlığı: | 0,5~5mm | Montaj modu: | Grup toplama ve grup yerleştirme |
| Montaj hassasiyeti: | ±0,02 mm (Tekrar hassasiyeti) | Montaj yüksekliği: | Standart: ≤5mm |
| montaj hızı: | 200000~250000 CPH | Besleme istasyonu sayısı: | 68 ADET |
| kafa sayısı: | 68 ADET | Güç: | 380AC 50HZ |
| Güç tüketimi: | 6KW | X,Y,Z Ekseni sürücü yolu: | Üst düzey manyetik lineer motor ve servo motor |
| Vurgulamak: | 68 Besleyici SMT Seçim Yer Makinesi,68 istasyon SMT seçme yeri makinesi,Tüp LED için Yer Makinesi Seç |
||
Yüksek Kaliteli Enerji Tasarrufu 68 Başlıklı 68 Besleme İstasyonu SMT Al ve Yerleştir Makinesi
HT-F9 toplama ve yerleştirme makinesinin açıklaması
Çift kollu manyetik doğrusal LED yüksek hızlı seçme ve yerleştirme makinesi, Aynı anda 4 tür malzeme üretiyor, kapasitesi 250000 CPH'ye ulaşıyor.
SMT makinesi, besleyicilerden çeşitli bileşenleri emmek ve PCB kartına monte etmek için başındaki emici nozlu kullanır.
SMT seçme ve yerleştirme makinesi, SMT üretim sürecinde diğer ekipmanlarla değiştirilmeyen ana ekipmandır.
SMT üretim süreci lehimli pasta kaplama, bileşen montajı, geri akış kaynak, SMT üretim sürecinde en önemli süreçtir.SMT seçme ve yerleştirme makinesinin iyi ekipmanlara ek olarak iyi montaj sürecine sahip olması gerekir.
Ana özellikleri
● Çift kollu manyetik doğrusal LED yüksek hızlı seçme ve yerleştirme makinesi
● 68 besleme istasyonu ve 68 nozel

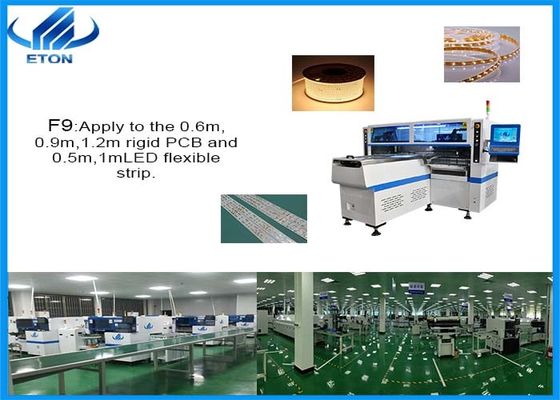

● 0.6M'ye uygulayın.0.9M,1.2M sert PCB ve 0.5M,1M esnek LED şeridi.
● Aynı anda 4 çeşit malzeme ile yüksek kapasiteli üretim.
● LED çipi ve direncinin herhangi bir oranıyla tablo için kullanılabilir.
● Çift kollu dört modül, her montaj parçası için 17 nozel, parça A/B/C/D ayrı veya senkronize monte edilebilir.
● Otomatik kalibrasyon, yüksek hassasiyet, RGB için kullanılabilir.
● Özel patentli teknoloji: Almak için gruplandırmak ve monte etmek için gruplandırmak.
Ana Teknik Parametreler
| Boyut | 2700*2300*1550mm |
| PCB uzunluğu genişliği |
En fazla:1200*330mm Min:100*100mm |
| PCB kalınlığı | 0.5~5mm |
| Montaj modu | Almak için grup ve monte etmek için grup |
| Montaj hassasiyeti | ±0,02 mm |
| Montaj yüksekliği | Standart: ≤5mm |
| Montaj hızı | 200000~250000 CPH |
| Bileşenler |
LED 3014/3020/3528/5050 ve dirençler, Kondensatörler, köprü düzleyici |
| Bileşenler alanı | 0.5mm |
| Besleme istasyonu numarası | 68 PCS |
| Baş sayısı | 68 PCS |
| Güç | AC 380V 50Hz |
| Güç tüketimi | 6 KW |
| X, Y, Z Eksenleri | Yüksek kaliteli manyetik doğrusal motor ve servomotor |

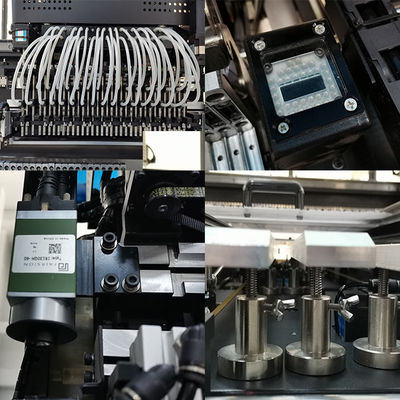

HT-F9 Resim

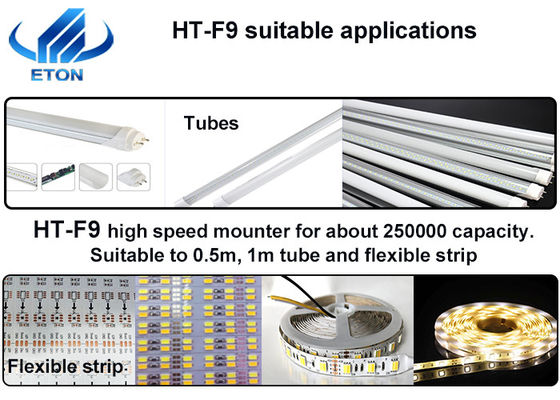

HT-F9 uygulamasıAl ve Yerleştir Makinesi
LED tüp, esnek şerit ışığı, panel ışığı vb.

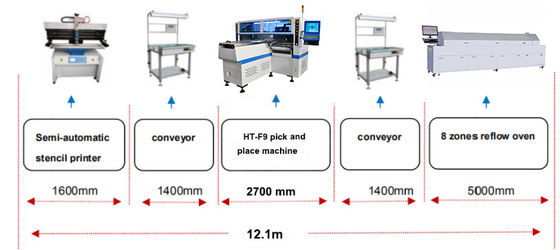

HT-F9 yarı otomatik üretim hattı
Şirket Tanıtımı
2011 yılında kurulduğundan beri ETON, SMT yerleştirme makinelerinin geliştirilmesine ve üretilmesine adanmıştır.
1Güçlü ulaşım ve geliştirme teknolojisi ekibi, destek makinesi sürekli yükseltme, destek müşteri güçlü teknik destek.
2. SMT endüstri hattında zengin deneyim. ETON 10 yıldan fazla kurdu, biz Çin'de SMT makinesi önde gelen üreticisiyiz.
3. Güçlü üretim kapasitesi, ETON Jiangxi Eyaletinde 50000 metrekarelik endüstriyel parkı, ayda 50'den fazla makine kapasitesine sahiptir.
4. İyi ve profesyonel hizmet. Mühendis Kapı Kapı hizmet, destek video online eğitim, video eğitim.
Ayrıca profesyonel bir SMT hattı çözümü sağlayabiliriz.
Sertifikasyon
9 icat p var.112 pratik patent,12 yazılımPatentler.
Müşterimiz.
ETON, dünya çapında fotoğraf elektronik yüksek hızlı seçme ve yerleştirme makinesi üreticisi olarak, ürünleri Hindistan, Vietnam, Tunus, Mısır,Türkiye, Rusya, Tayland vb.
Sergilerimiz
Şirketimiz her yıl (epidemi dönemi hariç) aşağıdakiler gibi yurt içinde ve yurtdışında düzenlenen sergilere katılır:
Yurtdışında: Hindistan Delhi Sergisi, Hindistan Mumbai Sergisi, Pakistan Sergisi, Mısır Sergisi, Tunus Sergisi, Tayland Sergisi vb.
Yerel: Guangzhou Guangya Fuarı; Şangay Münih Fuarı; Chongqing LED Işık Fuarı vb.
Satış sonrası hizmetlerimizHizmets
Paket ve Teslimat
Tüm makineler vakum ve ahşap paketlerle dolu. Resimdeki gibi.
Adım 1. Film ambalajı
Makinenin toz, su, çarpma ve sarsılmasını önleyin.
Adım 2. Köpük + film ambalajı ekleyin
Çift güvenlik koruması, makinenin çarpmasını ve sarsılmasını önler.
Adım 3. Eşsiz teneke folyo ambalajı
Teneke folyo ambalajı eklemek, filmin sıyrılmasını engelleyebilir.
Adım 4. özel sert ahşap karton ambalaj
Okyanus gemisi için özel sağlam ahşap ambalaj, makineler ahşap karton içinde sabitlenmiş, etkili bir şekilde çarpışma ve şok önlemek.
Sıkça sorulan sorular:
S: Denizaşırı satış sonrası hizmetiniz var mı?
A: Yurtdışında teknik destek sağlayabiliriz. Eğer herhangi bir teknik sorununuz varsa, mühendislerimiz size zamanında destek verecektir. Yurtdışında, Hindistan ve Mısır ofisimiz ve yerel mühendisimiz var.
S: Eğitim nasıl gidiyor?
Cevap: Makinelerimizi satın aldıktan sonra mühendislerinizi fabrikamıza gönderebilirsiniz, ya da mühendislerimizi fabrikaya gönderebiliriz ve sonra personelinizi bu makineleri çalıştırmak için eğiteceğiz.Çevrimiçi eğitim ve video dersleriEpidemi sırasında, mühendislerimiz bunu yapamazsa, ayrıca özel bir tek tek online eğitim ve video dersleri de var.
S: Makineyi kullanmak zor mu?
A: Makine çok akıllı ve kullanımı kolaydır, akıllı telefon gibi, ayrıca yazılım da şirketimiz tarafından yapılmıştır, bu yüzden nasıl daha akıllı ve kullanıma uygun hale getireceğimizi biliyoruz.
S: Sizden hangi makineyi alabilirim?
A: Çok fonksiyonel yerleştirme makinesi, yüksek hızlı yerleştirme makinesi, dağıtım makinesi, yükleme makinesi, baskı makinesi, geri akış lehimleme, vb.
S: Hindistan'da herhangi bir müşteriniz var mı?
A: Evet, Hindistan'da RK, SURYA, FIEM, CALCOM, POLYCRB vb. gibi birçok büyük müşterimiz var.
