Garanti: | 1 yıl | Adı: | SMT otomatik Yakalama ve Yerleştirme Makinesi |
---|---|---|---|
Uygulama: | LED şerit, tüp, panel ışığı | Güç kaynağı: | 380AC 50HZ |
Ağırlık: | 1700kg | montaj hızı: | 150000-180000 CPH |
Boyut: | 2700*2300*1550mm | PCB Kalınlığı: | 0,5-5 mm |
Vurgulamak: | LED Tüp Montaj Makinesi,Tube LED montaj makinesi,68Feeder Al ve Yerleştir Makinesi |

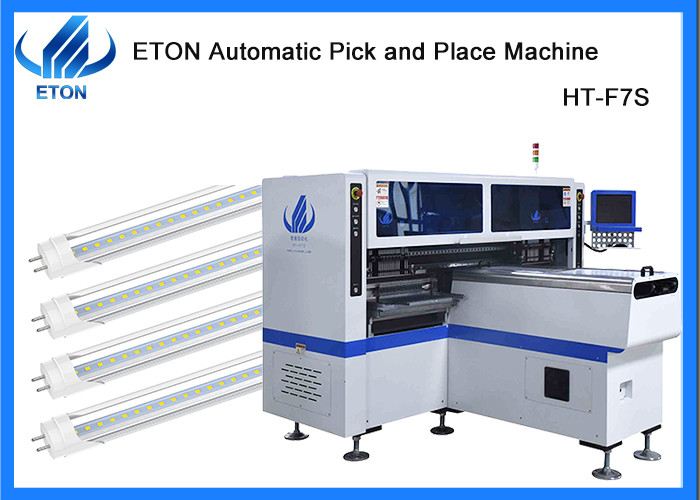

Yüksek hızlı 68 besleyici LED boru montajı SMT seçme ve yerleştirme makinesi
Nakliye ve Teslimat
Kara taşımacılığı:İç ülkeler için uygun ve uygun fiyatlı;
Hava kargo:acil bir mal için ve en pahalı ulaşım yoludur;
Nakliye:Ağır mallar için uygundur ve müşterilerin malların varış zamanını kabul etmeleri için kolay olan nakliye masrafları ve daha düşük maliyetleri.
Açıklama
IPC9850 Kapasite: 150000-180000 CPH
Patent numarası: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Teknik parametreler
Model | HT-F7S |
Boyut | |
Uzunluk | 2700mm |
Genişliği | 2300mm |
Yükseklik | 1550 mm |
Toplam Ağırlık | 1700 kg |
PCB | |
PCB Uzunluğu Genişliği | Max:1200*330mm Min:100*100mm |
PCB kalınlığı | 0.5-5mm |
PCB Sıkıştırma | Düzenlenebilir basınçlı pnevmatik |
Montaj Kipi | Almak için grup ve monte etmek için grup |
İşletim sistemi. | |
Sistem | Windows7 |
Yazılım | Bağımsız Ar-Ge |
Görüntüle | Dokunmatik ekran monitörü |
Girdi Aygıtı | Klavye, Fare |
Görme Sistemi | |
Kamera numarası | 5 PCS (Dijital kamera) |
Görme düzeni, MARK düzeltmesi | |
Montaj Doğruluğu | ±0,02 mm |
Montaj Yüksekliği | 5 mm |
Montaj Hızı | 150000~180000 CPH |
Bileşenler | LED 3014/ 3020/ 3528/ 5050 ve kondansörler, dirençler, köprü düzleyici vb. |
Bileşenler Hız | 0.5mm |
Besleme istasyonunun numarası | 68 PCS |
No. of nozzles | 34 PCS |
Güç | 380AC 50 HZ |
Güç tüketimi | 6kw |
Çalışma ortamı | 23°C±3°C |
İletişim hızı | Maksimum Uzunluk:1200 mm |
İletişim Yönü | Single ((sol→ sağ veya sağ→ sol) |
İletişim Modu | Çevrimiçi sürücü |
Konum Kipi | Optik |
Gaz tüketimi | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
Elektrikli kontrol | ETON tarafından bağımsız araştırma ve geliştirme |
Hareket kontrol kartı modülü 1 set | ETON tarafından bağımsız araştırma ve geliştirme |
X,Y,Z Eksenleri | Yüksek kaliteli manyetik doğrusal motor+servo motor |
Beslenme yolu | Çift motorlu elektrikli besleyici |

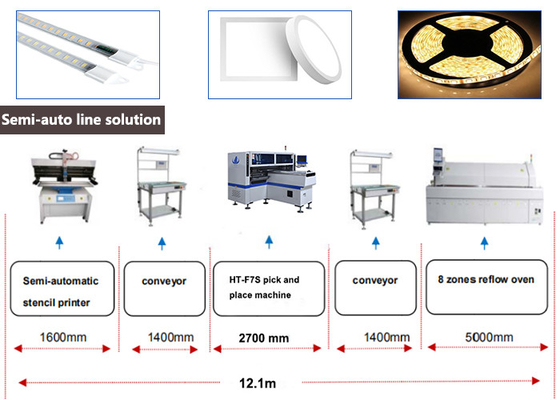

SMT Line çözümü
Tam bir yarı üretim için yarı otomatik şablonlu yazıcı makinesi, taşıyıcı, toplama ve yerleştirme makinesi ve geri akış fırını gibi birkaç cihaza ihtiyaç duyan tüm yarı otomatik bir hat.
Her makinenin görevi üflemektir:
Sertifikalar
SMT makinesinde deneyimli bir üreticisi olarak, 9 buluş patenti, 200 pratik patent, 49 yazılım telif hakkı,Üretim ve denetim için kazanan Ar-Ge departmanımızlaAyrıca CE, CCC, SIRA gibi yurtdışında sertifikalar aldı.
vb.
Hizmet
Sık Sorulan Sorular
S. Seç ve yerleştir makineniz bir PCB kartına kaç bileşen monte edebilir?
A. Bu müşterilerimizin ihtiyaçları ve PCB kartının boyutu için.
S. Makineniz esas olarak hangi bileşenlere monte edilmiştir?
A. IC, LED çipi, dirençler, kondansatörler ve lens gibi şekilli bileşenleri monte edebilen çok fonksiyonel seçme ve yerleştirme makinesi için.Yüksek hızlı montaj makinesi montaj bileşenleri LED3014/3020/35285050, dirençler, kondansatörler ve düzlendiriciler.
