Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Uygulama: | LED şerit, tüp, panel ışığı | Güç kaynağı: | 380AC 50HZ |
---|---|---|---|
Durum: | Yeni | Ürün Adı: | Otomatik SMT yakala ve yerleştir makinesi |
Garanti: | 1 yıl | Boyut: | 2700*2300*1550mm |
besleyiciler: | 68 ADET | PCB Kalınlığı: | 0,5-5 mm |
Vurgulamak: | Çizgi lambaları SMT üretim hattı,SMT üretim hattı 180K kapasite,180K Kapasiteli SMT Seçim Yer Makinesi |

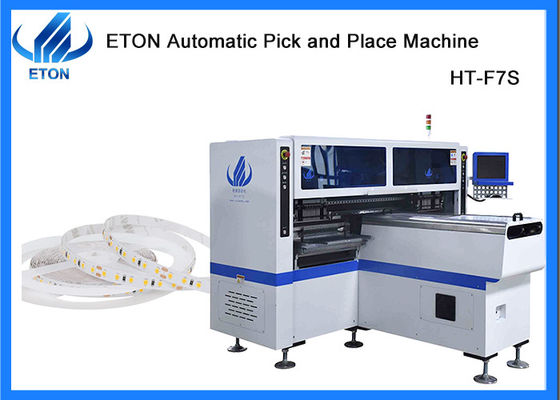

Max 1.2 PCB şerit ışığı 180K kapasiteli SMT seçme ve yerleştirme makinesi

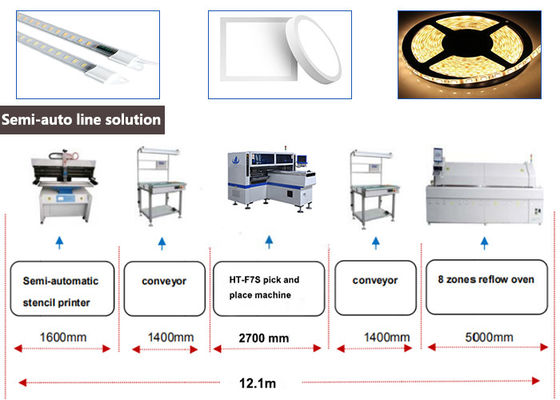

SMT Line çözümü
SMT üretim hattı iki şemaya sahiptir:Yarım otomatik ve tamamen otomatik hat.Eğer yeni başlıyorsanız, size yarı otomatik bir üretim hattı yapmanızı öneririm.maliyetinizi etkili bir şekilde tasarruf edebilirsiniz.
Bizim avantajımız.
Sizin için SMT hattı çözümü sağlayabiliriz!
Toplama ve yerleştirme makinesini/reflow fırını/stencil yazıcı/pcb taşıyıcı/SPI/AOI.etc.
1LED ampuller, DOB, lens, panel ışığı, aşağı ışık, sokak lambası, tüp,0.5 metre, 1 metre bant ışığı, vb.
2Ücretsiz kurulum ve eğitim için yabancı mühendisler sağlayın.
3Çin'in SMT makine üreticilerinin en iyi markası,ETON için 500 çalışan
Açıklama
IPC9850 Kapasite: 150000-180000 CPH
Patent numarası: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Teknik parametreler
Model | HT-F7S |
Boyut | |
Uzunluk | 2700mm |
Genişliği | 2300mm |
Yükseklik | 1550 mm |
Toplam Ağırlık | 1700 kg |
PCB | |
PCB Uzunluğu Genişliği | Max:1200*330mm Min:100*100mm |
PCB kalınlığı | 0.5-5mm |
PCB Sıkıştırma | Düzenlenebilir basınçlı pnevmatik |
Montaj Kipi | Almak için grup ve monte etmek için grup |
İşletim sistemi. | |
Sistem | Windows7 |
Yazılım | Bağımsız Ar-Ge |
Görüntüle | Dokunmatik ekran monitörü |
Girdi Aygıtı | Klavye, Fare |
Görme Sistemi | |
Kamera numarası | 5 PCS (Dijital kamera) |
Görme düzeni, MARK düzeltmesi | |
Montaj Doğruluğu | ±0,02 mm |
Montaj Yüksekliği | 5 mm |
Montaj Hızı | 150000~180000 CPH |
Bileşenler | LED 3014/ 3020/ 3528/ 5050 ve kondansörler, dirençler, köprü düzleyici vb. |
Bileşenler Hız | 0.5mm |
Besleme istasyonunun numarası | 68 PCS |
No. of nozzles | 34 PCS |
Güç | 380AC 50 HZ |
Güç tüketimi | 6kw |
Çalışma ortamı | 23°C±3°C |
İletişim hızı | Maksimum Uzunluk:1200 mm |
İletişim Yönü | Single ((sol→ sağ veya sağ→ sol) |
İletişim Modu | Çevrimiçi sürücü |
Konum Kipi | Optik |
Gaz tüketimi | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
Elektrikli kontrol | ETON tarafından bağımsız araştırma ve geliştirme |
Hareket kontrol kartı modülü 1 set | ETON tarafından bağımsız araştırma ve geliştirme |

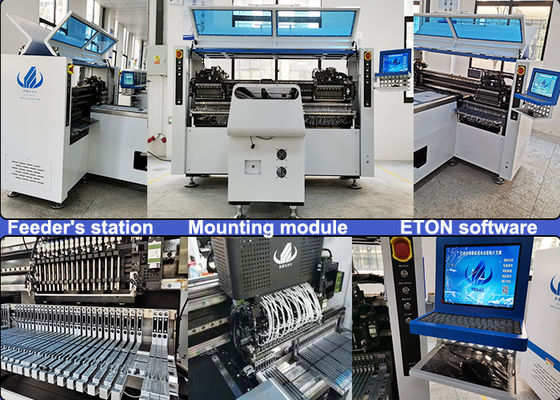

X,Y,Z Eksenleri | Yüksek kaliteli manyetik doğrusal motor+servo motor |
Beslenme yolu | Çift motorlu elektrikli besleyici |
Makine uygulaması
UygulamaLikatör: 0.6M'ye uygulanır.0.9M,1.2M sert PCB ve 0.5M,1M esnek LED şeridi. ve ayrıca boru, panel ışık, ampul vb montaj için uygundur.
PCB boyutu: Max:1200*330mm; Min:100*100mm.
Piyasa
Ürünlerimiz Güney Kore, Hindistan, Vietnam, Tunus, Mısır, Türkiye, Rusya, Brezilya vb. gibi 30'dan fazla ülkeye ve bölgeye ihraç edildi. Ve burada büyük müşterilerimizden bazıları:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR ve benzeri.
Sık Sorulan Sorular
S. Eğer gemideysem sanayi parkınıza nasıl bakabilirim?
A. Eğer Çinli bir temsilciniz varsa, size çevreyi göstermek için randevu alabiliriz, tabii ki size sanayi parkını göstermek için video görüşmesi de yapabiliriz, ya da ihtiyacınız varsa size bazı videolar yapabiliriz.
S. CIF fiyatını kabul edebilir misiniz?
A. Genellikle EXW'yi belirtilen fiyat olarak kabul ederiz.
