Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Garanti: | 1 yıl | Uygulanabilir bileşenler: | 0402 |
|---|---|---|---|
| Adı: | SMT Al ve Yerleştir Makinesi, SMT Chip Mounter | Uygulama: | SMT Üretim Hattı |
| Durum: | yeni,% 100 Orijinal, Yepyeni | Ürün Adı: | Makine\ LED Mounter\LED Montaj Makinesi yerleştirin |
| montaj hızı: | 45000 cph | Türü: | Otomatik |
| Kullanımı: | Devre Kartı Montajı, SMT Montaj Makinesi, SMD, LED | Öğe: | LED SMD Chip Mounter |
| Vurgulamak: | 45000CPH SMT Üretim Ekipmanı,Doğrusal Motor SMT Üretim Ekipmanı,Manyetik Motor SMT Üretim Ekipmanı |
||

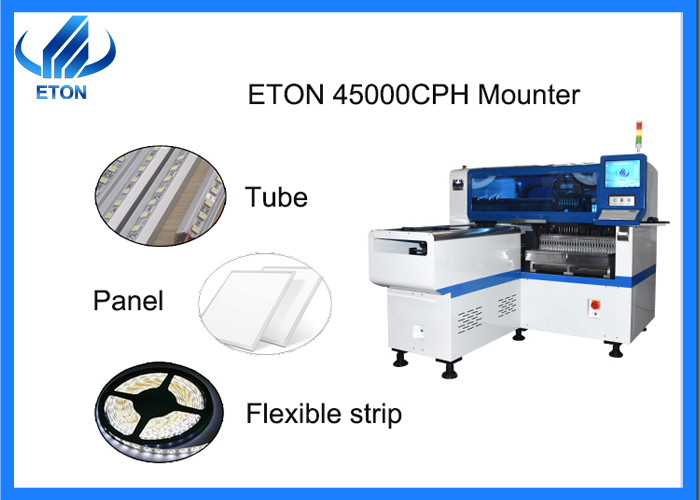

HT-E8S-1200 SMT Montaj Makinesi üretimde olan manyetik doğrusal motor 45000CPH
Teknik parametreler
HT-E8S-1200, 45000CPH'lik optimal kapasiteye sahip lens üretimi için özel olarak tasarlanmış bir smt makinesi.
| Bileşenler | LED çipleri, kapasitörler, dirençler, IC, RGB, şekilli bileşenler vb. |
| Toplam Ağırlık | 1700 kg |
| Montaj Yüksekliği | <15 mm |
| PCB kalınlığı | 0.5-5mm |
| Görüntüle | Dokunmatik ekran |
| Montaj Kipi | Grup toplama ve ayrı yerleştirme,ayrı toplama ve ayrı yerleştirme |
| Yazılım | Bağımsız Ar-Ge |
| Konum Kamerası | Uçuş kimliği için görüş + MARK düzeltmesi |
| Girdi Aygıtı | Klavye, Fare. |
| Kamera numarası | İthalatlı 2 set kamera |
| PCB Uzunluğu Genişliği | Max:1200*350mm Min:100*100mm |
| Montaj tekrarı hassasiyet | ±0.04mm çip |
| Uzunluk*Açıklık*Yükseklik | 2550mm*1650mm*1550mm |
| Montaj Hızı | 45000 CPH ((optimal) |
| PCB Sıkıştırma | Düzenlenebilir basınçlı pnevmatik |
Makinenin ana parçası:
Üç ana bileşen: yazılım, elektrik ve mekanik.
Makine parçaları ve işlevleri
Ana bilgisayar: İpuçlarını toplayan ve talimatlar vermeden önce işleyen bir makinenin beyni
Elektrik kutusu: makinenin tüm devre elektrik kutusu entegre edilir. Dış güç bağlantısı sonrasında, ana makine ile birlikte makinenin çalışma sürecini kontrol eder.
Devre kartı: Makinenin çeşitli bölümlerini kontrol eder
Servo motor: Servo motor enerjikleştirildikten sonra, pozitif ve negatif döner ve vida çubuğunu çekişle bağlayarak torna çubuğunu döndürür, böylece sürüş (montaj başı,taşıma platformu) doğrusal dönüş hareketini yapmak içinServo motor bir vida kontrol eder.
Doğrusal motor: manyetik doğrusal motor, aktüatörün manyetik alan oluşturmasını sağlamak için harici elektrik bağlantısı yoluyla, statörün kendisi kalıcı bir mıknatıs,hareketli statör ile manyetik kutuplar arasındaki etkileşim yapmak için montaj başı karşılıklı hareket.
Manyetik ızgara kanalı: temassız tarama manyetik alanı ve analog ölçüm değerini mutlak veya artışsal çıkış sinyali, yüksek algılama doğruluğu, hızlı yanıt hızı,Bir dereceye kadar baş montajının doğruluğunu belirler..
Doğrusal rehber ray: hareketli parçanın (montaj başı, taşıma platformu) desteklenmesi ve yönlendirilmesi için kullanılır, yüksek hassasiyetli ters hareket yapmak için belirtilen yöne göre
Adımlı motor: pist genişliği, motorun kemer bağlantı vidalarını çalıştırması için ayarlanarak ayarlanır, böylece müşterilerin farklı devre kartlarının kurulumu için uygundur.Taşıma motoru kemeri tahrik eder., bu da devre kartını çalıştırır.
SMT Üretim hattı
Yarım otomatik üretim hattı
Lehimleme pasta baskı makinesi, taşıyıcı, toplama ve yerleştirme makinesi, yeniden akış fırını.
Tam otomatik üretim hattı
PCB yükleyici, taşıyıcı, nakil makinesi, tampon çerçeve, otomatik baskı makinesi, seç ve yerleştirme makinesi, kemer taşıma kılavuz rayı, geri akış fırını, PCB açma yükleyicisi.
Şirket reklamıavantajları
Güçlü fabrikalarla uzun vadeli bir ortaklık kurduk!
20 yıldır bu alanda uzmanlaştık.
Kendi profesyonel tasarımcılarımız var.
50.000 metrekarelik bir sanayi parkımız var.
Sergi
Şirketimiz her yıl yurt içinde ve yurtdışında birçok sergiye katılır.
ETON'un standını, Shenzhen, Guangzhou, Chongqing, Shanghai ve diğer yerlerde düzenlenen büyük ölçekli sergiler de dahil olmak üzere Çin'deki bazı tanınmış büyük ölçekli sergilerde göreceksiniz.
Yabancı sergiler arasında Mumbai, Delhi, Mısır, Türkiye ve Vietnam da dahil olmak üzere 20'den fazla ülkede sergiler bulunmaktadır.
Sık Sorulan Sorular
1Neden akıllı elektronik besleyicileri kullanıyoruz?
Makinelerimiz, daha istikrarlı, evrensel ve akıllı olan akıllı elektronik besleyicileri benimsiyor.
Elektronik besleyicinin besleme hızı geleneksel pnevmatik besleyiciden daha hızlıdır.
malzemeleri etkili bir şekilde dökmek ve düşürmek.
2LED seçme ve yerleştirme makinemizin en yüksek üretim kapasitesi ve hassasiyeti nedir?
Makinemizin üretim kapasitesi saatte 250000 çipine ulaşabilir.
LED seçme ve yerleştirme makinesi alanı. Bizim hassasiyet 0.02 mm ulaşabilir, biz görsel konumlama benimsiyoruz,
Uçuş tanıma işareti düzeltmesi ve akıllı endüstriyel kontrol sistemi.
3Teknoloji patentlerimiz ve sertifikalarımız ne olacak?
Dünya çapında ilk icat olan birçok teknoloji patentine sahibiz. Araştırma ve geliştirme konusunda zengin bir deneyime sahibiz ve SIRA'yı Ulusal yüksek teknoloji girişi olarak onaylandık.
