Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Garanti: | 1 yıl | Adı: | ET5235 |
---|---|---|---|
Uygulama: | LED ışıklar, elektrikli ürünler, ev aletleri | Güç kaynağı: | AC:220±10%, 50/60HZ 1Φ 3KW |
Durum: | Yeni | Ağırlık: | 700kg |
Boyut: | 1240mm*1450mm*1650mm | Baskı Doğruluğu: | ±0,025 mm |

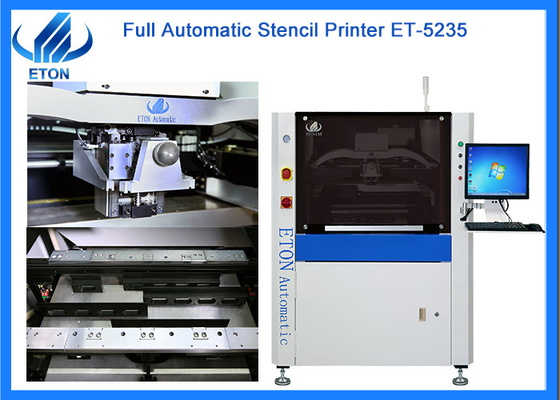

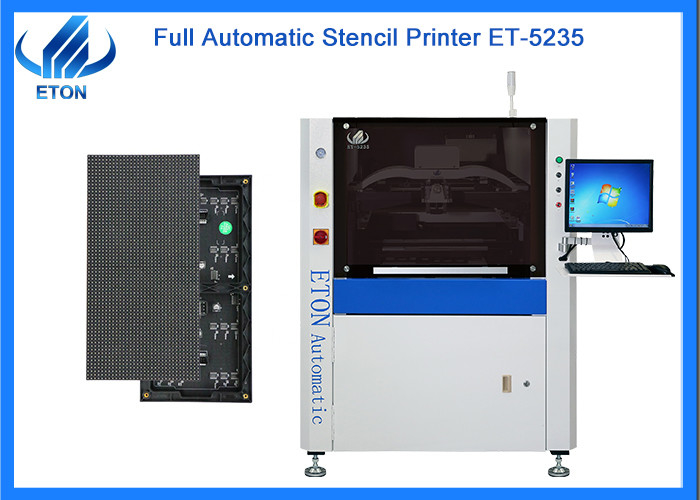

SMT otomatik şablon görme lehimli pasta yazıcısıiyi ve geniş uygulanabilirlik
FYemekler
1.PCB taşıma ve sıkıştırma sistemi
1 PCB yükleme yönü serbestçe seçilebilir ve birleştirilebilir.
2 Sıkışmayı önlemek için eşsiz bir şekilde yapılmış iç dişli taşıyıcı bant.
3 Programlanabilir nakliye hızı kontrolü PCB'nin daha hassas durmasını sağlar.
4 PCB ile çelik ağ arasında tamamen dengelenmiş bir temas sağlamak için PCB'yi etkili bir şekilde sıkıştırmak için esnek yan klemler ve segmentli destekler kullanın.
5 Optimal olarak tasarlanmış modül tahrik yapısı, platform kalibrasyonunun istikrarını etkili bir şekilde arttırır ve ince ayar altında ultra küçük aktarım gerçekleştirir.böylece makine daha yüksek hassasiyetli baskı gereksinimini karşılayabilirYapı basit ve güvenilir, ayarlanabilir kullanışlıdır ve farklı kalınlıklarda PCB kartının destek PIN'inin yüksekliği hızla ayarlanabilir.
2.Şablon konumlandırma sistemi
1 Kemerli köprü şeklindeki asılı, doğrudan bağlantılı kazık.
2 Çelik ağın boyutu evrenseldir, iyi ve geniş uygulanabilirliğe sahiptir.
3 Segmentli sabit çelik ağ çerçeve.
3- Çatlak sistemi.
1 Yumuşak çalışmasını sağlamak için dökme alüminyum kazık çubuğu.
2 Programlanabilir süspansiyon öz ayarlı adım motor sürücüleri baskı başlığı.
3 İki taraflı çift kaydırıcı konumlandırma tipi kaydırıcı ray yapısı, baskıdan önce ve sonra doğru ve pürüzsüz çalışmayı sağlar.
4 Ön ve arka sıkıştırıcıların farklı basınç gereksinimlerine ve kaldırma ve indirme istikrarına göre, lehim pasta sızıntısının önlenmesi için,bıçağın belirli bir esnek sıkıştırma tasarımı vardır, squeegee basıncı, kaldırma hızı, baskı hızı ve baskı aralığı tümü yazılım tarafından ayarlanabilir.Müşterilere iyi bir baskı kontrol platformu sağlamak.
5 Kaydırma rayı tipi kazıklama sistemi, çalışma istikrarını artırır ve ömrünü uzatır.
6 Tamamen kapalı döngüdeki kazıklama basınç geri bildirim cihazı, kazıklama basıncını her zaman izler, böylece baskı daha dolu olur.
7 yerleşik ölçek, asla düşmez.
Model | ET-5235 | |
Ekran Çerçeveleri | Maksimum Boyut | 737mm |
Min Boyut | 470mm | |
Kalınlığı | 25-40 mm | |
PCB Boyutu | MAX:520*350mm MIN:50*50mm | |
Taşıma Yüksekliği | 900±20 mm | |
Taşıma Yönü | Soldan sağa; Sağdan sola; Soldan sola; Sağdan sağa | |
Taşıma Hızı | MAX 1200mm/s Programlanabilir | |
Yazdırma Başlığı | İki bağımsız doğrudan bağlantılı motor sürücüsü yazıcı başlığı | |
Squeegee Hızı | 6-300mm/s | |
Temizlik Sistemi | Kuru, Islak, Vakum ((Programlanabilir) | |
Baskı Doğruluğu | ±0,025 mm | |
Döngü Zamanı | ≤9s (Yazdırma ve Temizlik hariç) | |
Güç Girdi | AC:220±10%, 50/60HZ 1Φ 3KW | |
Kontrol Yöntemi | PC Kontrolü | |
Boyut | 1240 ((L) * 1450 ((W) * 1650 ((H) | |
Ağırlık | Yaklaşık: 700kg | |
PCB Transfer Üst Yüksekliği | 10 mm |
Paketler
Makinenin paketine gelince, makineyi korumak için toz ve suyu önlemek ve nakliye sırasında makineyi kuru tutmak için film ambalajına ve köpük pamukuna koyduk.ve belirtilen limana taşımak için ahşap kutular ile donatmak.
Nakliye ve Teslimat
Nakliye ve teslimat kısmına gelince, referansınız için üç yol var ve farklı durumlar için farklı yol:
Kara taşımacılığı:İç ülkeler için uygun ve uygun fiyatlı;
Hava kargo:acil bir mal için ve en pahalı ulaşım yoludur;
Nakliye:Ağır mallar için uygundur ve müşterilerin malların varış zamanını kabul etmeleri için kolay olan nakliye masrafları ve daha düşük maliyetleri.
İlişkili makine
ETON, Çin'de önde gelen bir SMT yüksek hızlı seçme ve yerleştirme makinesi üreticisidir. Ayrıca, stencil yazıcısı, taşıyıcı, yapıştırıcı,Geçiş ve geri akış fırını vb..
Sık Sorulan Sorular
Makinalarınızın kalitesi nedir?
A. SMT makinesinde deneyimli bir üreticisi olarak, 9 buluş patenti, 112 pratik patent, 12 yazılım telif hakkı,Üretim ve denetim için kazanan Ar-Ge departmanımızlaVe Çin Yüksek Teknoloji Girişimi, Shenzhen TOP markası olarak ödüllendirilen bizler, makinelerimizin yüksek kalitesini Çin'de mükemmel bir üretici olarak garanti ediyoruz.
