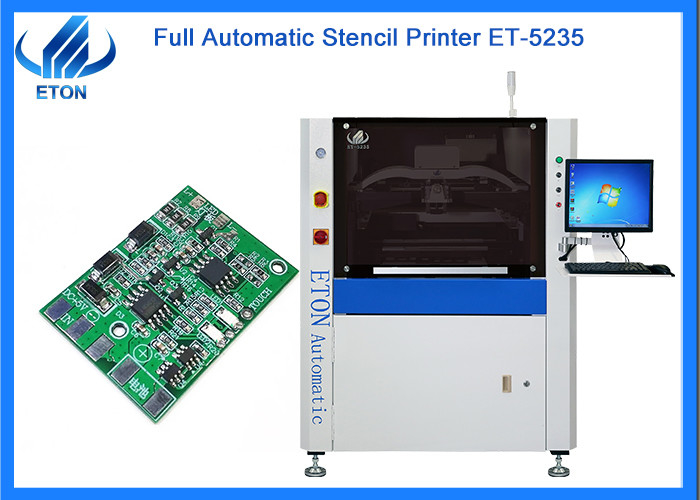

Garanti: | 1 yıl | Adı: | SMT tam otomatik vizyon şablon yazıcısı |
---|---|---|---|
Uygulama: | LED ışıklar, elektrikli ürünler, ev aletleri | Güç kaynağı: | AC:220±10%,50/60HZ 1Φ 3KW |
Durum: | Yeni | Ağırlık: | 700kg |
Boyut: | 1240mm*1450mm*1650mm | PCB transfer havai yüksekliği: | 10MM |
Maksimum uzunluğu 520mm PCB kartı lehimli pasta yazıcısıSegmentli sabit çelik ağ çerçeve
Açıklama
1.PCB taşıma ve sıkıştırma sistemi
1 PCB yükleme yönü serbestçe seçilebilir ve birleştirilebilir.
2 Sıkışmayı önlemek için eşsiz bir şekilde yapılmış iç dişli taşıyıcı bant.
3 Programlanabilir nakliye hızı kontrolü PCB'nin daha hassas durmasını sağlar.
4 PCB ile çelik ağ arasında tamamen dengelenmiş bir temas sağlamak için PCB'yi etkili bir şekilde sıkıştırmak için esnek yan klemler ve segmentli destekler kullanın.
5 Optimal olarak tasarlanmış modül tahrik yapısı, platform kalibrasyonunun istikrarını etkili bir şekilde arttırır ve ince ayar altında ultra küçük aktarım gerçekleştirir.böylece makine daha yüksek hassasiyetli baskı gereksinimini karşılayabilirYapı basit ve güvenilir, ayarlanabilir kullanışlıdır ve farklı kalınlıklarda PCB kartının destek PIN'inin yüksekliği hızla ayarlanabilir.
2.Stensil konumlandırma sistemi
1 Kemerli köprü şeklindeki asılı, doğrudan bağlantılı kazık.
2 Çelik ağın boyutu evrenseldir, iyi ve geniş uygulanabilirliğe sahiptir.
3 Segmentli sabit çelik ağ çerçeve.
3- Çatlak sistemi.
1 Yumuşak çalışmasını sağlamak için dökme alüminyum kazık çubuğu.
2 Programlanabilir süspansiyon öz ayarlı adım motor sürücüleri baskı başlığı.
3 İki taraflı çift kaydırıcı konumlandırma tipi kaydırıcı ray yapısı, baskıdan önce ve sonra doğru ve pürüzsüz çalışmayı sağlar.
4 Ön ve arka sıkıştırıcıların farklı basınç gereksinimlerine ve kaldırma ve indirme istikrarına göre, lehim pasta sızıntısının önlenmesi için,bıçağın belirli bir esnek sıkıştırma tasarımı vardır, squeegee basıncı, kaldırma hızı, baskı hızı ve baskı aralığı tümü yazılım tarafından ayarlanabilir.Müşterilere iyi bir baskı kontrol platformu sağlamak.
5 Kaydırma rayı tipi kazıklama sistemi, çalışma istikrarını artırır ve ömrünü uzatır.
6 Tamamen kapalı döngüdeki kazıklama basınç geri bildirim cihazı, kazıklama basıncını her zaman izler, böylece baskı daha dolu olur.
7 yerleşik ölçek, asla düşmez.
Model | ET-5235 | |
Ekran Çerçeveleri | Maksimum Boyut | 737mm |
Min Boyut | 470mm | |
Kalınlığı | 25-40 mm | |
PCB Boyutu | MAX:520*350mm MIN:50*50mm | |
Taşıma Yüksekliği | 900±20 mm | |
Taşıma Yönü | Soldan sağa; Sağdan sola; Soldan sola; Sağdan sağa | |
Taşıma Hızı | MAX 1200mm/s Programlanabilir | |
Yazdırma Başlığı | İki bağımsız doğrudan bağlantılı motor sürücüsü yazıcı başlığı | |
Squeegee Hızı | 6-300mm/s | |
Temizlik Sistemi | Kuru, Islak, Vakum ((Programlanabilir) | |
Baskı Doğruluğu | ±0,025 mm | |
Döngü Zamanı | ≤9s (Yazdırma ve Temizlik hariç) | |
Güç Girdi | AC:220±10%, 50/60HZ 1Φ 3KW | |
Kontrol Yöntemi | PC Kontrolü | |
Boyut | 1240 ((L) * 1450 ((W) * 1650 ((H) | |
Ağırlık | Yaklaşık: 700kg | |
PCB Transfer Üst Yüksekliği | 10 mm |
SMT Line çözümü
Her makinenin görevi üflemektir:
Sergilerimiz
Eton, Hindistan Mumbai Sergisi, Hindistan Delhi Sergisi, Mısır Sergisi, Türkiye Sergisi, Pakistan Sergisi,Ve 30'dan fazla ülkeyle ticaret yapıyorlar.Dahası, Guangzhou Guangya Exhibition, Shanghai Munich Exhibition, Chongqing LED Light Exhibition gibi yerli büyük sergilerimize katıldık.
Hizmet
Yüksek hizmet verimliliği, Hindistan'da servis ofisi var. Hindistan'dan başka Mısır, Türkiye'de de yerel mühendislerimiz var. Size zamanında hizmet verebilir.
Çinli mühendisler çevrimiçi hizmetler sunar. Gerekirse, Çinli mühendisler ücretsiz kurulum ve eğitim için fabrikanıza gelirler.
Kalite önce, müşteri odaklı, sürekli iyileştirme.
Sık Sorulan Sorular
Ürünlerinizin gerçek hızı nedir?
A. Birçok faktör tarafından kısıtlanan makinenin gerçek hızı için,
Bu bileşen sayısı ile ilgili, PCB kart göndermek için zaman
ve üretim sırasında hız üzerinde etkisi olacak ve gerçek ürünler ve ihtiyaçlar için karar verecek tablo almak.
