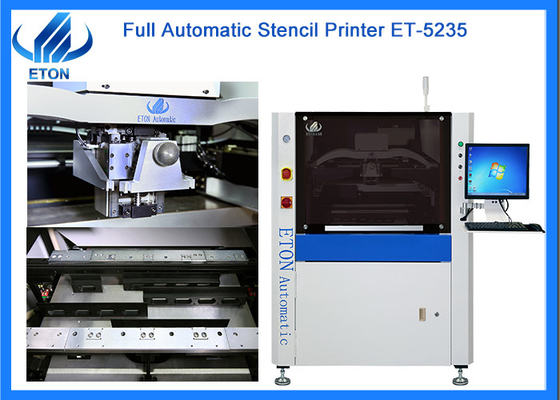

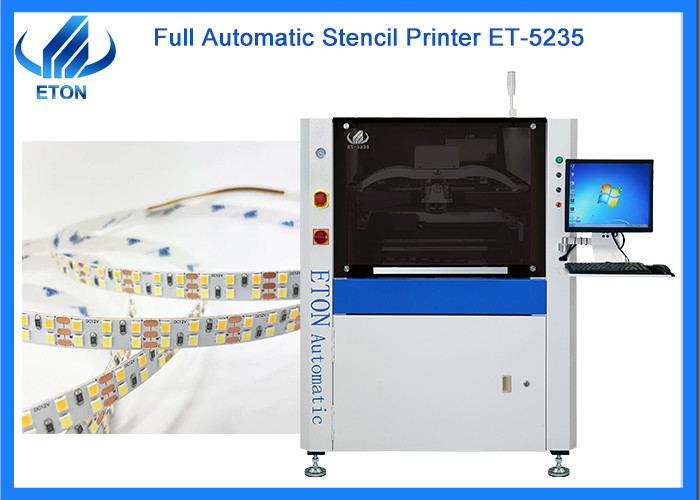

Yükseklik ayarlamaSMT çözümü verimli lehimli pasta vizyon yazıcısı
Açıklama
1.PCB taşıma ve sıkıştırma sistemi
1 PCB yükleme yönü serbestçe seçilebilir ve birleştirilebilir.
2 Sıkışmayı önlemek için eşsiz bir şekilde yapılmış iç dişli taşıyıcı bant.
3 Programlanabilir nakliye hızı kontrolü PCB'nin daha hassas durmasını sağlar.
4 PCB ile çelik ağ arasında tamamen dengelenmiş bir temas sağlamak için PCB'yi etkili bir şekilde sıkıştırmak için esnek yan klemler ve segmentli destekler kullanın.
5 Optimal olarak tasarlanmış modül tahrik yapısı, platform kalibrasyonunun istikrarını etkili bir şekilde arttırır ve ince ayar altında ultra küçük aktarım gerçekleştirir.böylece makine daha yüksek hassasiyetli baskı gereksinimini karşılayabilirYapı basit ve güvenilir, ayarlanabilir kullanışlıdır ve farklı kalınlıklarda PCB kartının destek PIN'inin yüksekliği hızla ayarlanabilir.
2.Stensil konumlandırma sistemi
1 Kemerli köprü şeklindeki asılı, doğrudan bağlantılı kazık.
2 Çelik ağın boyutu evrenseldir, iyi ve geniş uygulanabilirliğe sahiptir.
3 Segmentli sabit çelik ağ çerçeve.
3- Çatlak sistemi.
1 Yumuşak çalışmasını sağlamak için dökme alüminyum kazık çubuğu.
2 Programlanabilir süspansiyon öz ayarlı adım motor sürücüleri baskı başlığı.
3 İki taraflı çift kaydırıcı konumlandırma tipi kaydırıcı ray yapısı, baskıdan önce ve sonra doğru ve pürüzsüz çalışmayı sağlar.
4 Ön ve arka sıkıştırıcıların farklı basınç gereksinimlerine ve kaldırma ve indirme istikrarına göre, lehim pasta sızıntısının önlenmesi için,bıçağın belirli bir esnek sıkıştırma tasarımı vardır, squeegee basıncı, kaldırma hızı, baskı hızı ve baskı aralığı hepsi yazılım tarafından ayarlanabilir.Müşterilere iyi bir baskı kontrol platformu sağlamak.
5 Kaydırma rayı tipi kazıklama sistemi, çalışma istikrarını artırır ve ömrünü uzatır.
6 Tamamen kapalı döngüdeki kazıklama basınç geri bildirim cihazı, kazıklama basıncını her zaman izler, böylece baskı daha dolu olur.
7 yerleşik ölçek, asla düşmez.
| Model |
ET-5235 |
| Ekran Çerçeveleri |
Maksimum Boyut |
737mm |
| Min Boyut |
470mm |
| Kalınlığı |
25-40 mm |
| PCB Boyutu |
MAX:520*350mm MIN:50*50mm |
| Taşıma Yüksekliği |
900±20 mm |
| Taşıma Yönü |
Soldan sağa; Sağdan sola; Soldan sola; Sağdan sağa |
| Taşıma Hızı |
MAX 1200mm/s Programlanabilir |
| Yazdırma Başlığı |
İki bağımsız doğrudan bağlantılı motor sürücüsü yazıcı başlığı |
| Squeegee Hızı |
6-300mm/s |
| Temizlik Sistemi |
Kuru, Islak, Vakum ((Programlanabilir) |
| Baskı Doğruluğu |
±0,025 mm |
| Döngü Zamanı |
≤9s (Yazdırma ve Temizlik hariç) |
| Güç Girdi |
AC:220±10%, 50/60HZ 1Φ 3KW |
| Kontrol Yöntemi |
PC Kontrolü |
| Boyut |
1240 ((L) * 1450 ((W) * 1650 ((H) |
| Ağırlık |
Yaklaşık: 700kg |
| PCB Transfer Üst Yüksekliği |
10 mm |
Sertifikalar
SMT makinesinde deneyimli bir üreticisi olarak, 9 buluş patenti, 112 pratik patent, 12 yazılım telif hakkı,Üretim ve denetim için kazanan Ar-Ge departmanımızlaAyrıca CE, CCC, SIRA gibi yurtdışında sertifikalar aldı.
vb.
Sergilerimiz
Her yıl yurt içinde ve yurtdışında çeşitli sergilere katılmak (epidemi dönemini hariç)
Yerel sergiler: Guangzhou Guangya Sergisi, Şangay Münih Sergisi, Chongqing LED Işık Sergisi vb.
Sık Sorulan Sorular
S. Hangi hizmetleri sunabilirsiniz?
A.

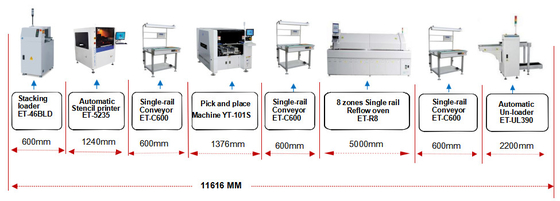

1) Müşterilerimiz için tüm hat çözümleri sunuyoruz;
- Hindistan'da, Mısır'da, Türkiye'de yerel mühendislerimiz var. Makineyi satın aldığınız sürece, makineyi nasıl kullanacağınızı öğrenene kadar, mühendislerin sizi ücretsiz olarak yüklemelerini, hatalarını düzeltmelerini ve eğitmelerini ayarlayacağız.Hizmetimiz çok uygun.;
- Ayrıca, makinede sorunları çözmek için makineleri çalıştırmak için çevrimiçi hizmetler veren Çinli mühendislerimiz de var.
- Makineyi çalıştırmak ve makinenin durumunu görmek için yılda iki kez müşterilerimizi ziyaret edeceğiz;
- Müşterilerimiz makinenin ücretsiz yükseltilmesinden keyif alıyor.
