Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Garanti: | 1 yıl | Uygulama: | LED ışıklar, elektrikli ürünler, ev aletleri |
|---|---|---|---|
| Güç kaynağı: | AC:220±10%,50/60HZ 1Φ 3KW | Ağırlık: | 700kg |
| Boyut: | 1240mm*1450mm*1650mm | PCB boyutu: | MAX:520*350mm MIN:50*50mm |
| Taşıma Yüksekliği: | 900±40mm | Taşıma hızı: | Maks 1200mm/S Programlanabilir |

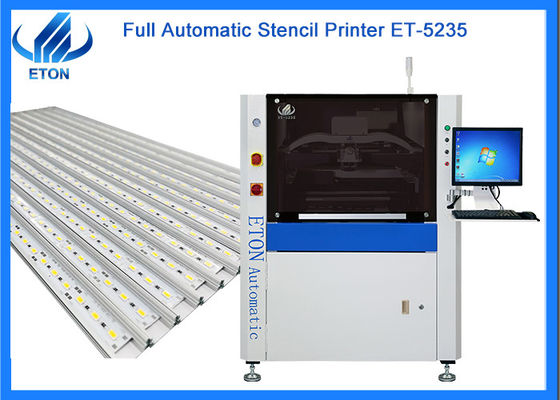

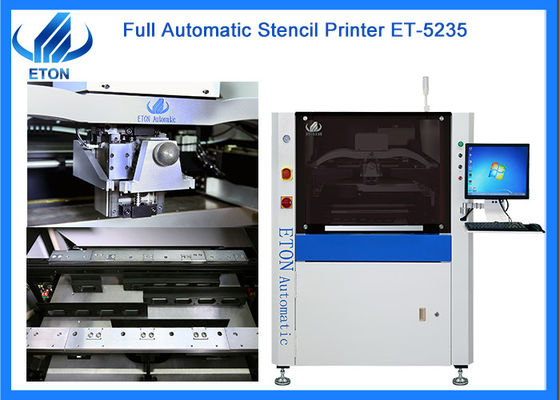

Programlanabilir taşıma hızı kontrolü Max 520mm PCB otomatik vizyon şablon yazıcısı
Açıklama
1.PCB taşıma ve sıkıştırma sistemi
1 PCB yükleme yönü serbestçe seçilebilir ve birleştirilebilir.
2 Sıkışmayı önlemek için eşsiz bir şekilde yapılmış iç dişli taşıyıcı bant.
3 Programlanabilir nakliye hızı kontrolü PCB'nin daha hassas durmasını sağlar.
4 PCB ile çelik ağ arasında tamamen dengelenmiş bir temas sağlamak için PCB'yi etkili bir şekilde sıkıştırmak için esnek yan klemler ve segmentli destekler kullanın.
5 Optimal olarak tasarlanmış modül tahrik yapısı, platform kalibrasyonunun istikrarını etkili bir şekilde arttırır ve ince ayar altında ultra küçük aktarım gerçekleştirir.böylece makine daha yüksek hassasiyetli baskı gereksinimini karşılayabilirYapı basit ve güvenilir, ayarlanabilir kullanışlıdır ve farklı kalınlıklarda PCB kartının destek PIN'inin yüksekliği hızla ayarlanabilir.
2.Stensil konumlandırma sistemi
1 Kemerli köprü şeklindeki asılı, doğrudan bağlantılı kazık.
2 Çelik ağın boyutu evrenseldir, iyi ve geniş uygulanabilirliğe sahiptir.
3 Segmentli sabit çelik ağ çerçeve.
3- Çatlak sistemi.
1 Yumuşak çalışmasını sağlamak için dökme alüminyum kazık çubuğu.
2 Programlanabilir süspansiyon öz ayarlı adım motor sürücüleri baskı başlığı.
3 İki taraflı çift kaydırıcı konumlandırma tipi kaydırıcı ray yapısı, baskıdan önce ve sonra doğru ve pürüzsüz çalışmayı sağlar.
4 Ön ve arka sıkıştırıcıların farklı basınç gereksinimlerine ve kaldırma ve indirme istikrarına göre, lehim pasta sızıntısının önlenmesi için,bıçağın belirli bir esnek sıkıştırma tasarımı vardır, squeegee basıncı, kaldırma hızı, baskı hızı ve baskı aralığı tümü yazılım tarafından ayarlanabilir.Müşterilere iyi bir baskı kontrol platformu sağlamak.
5 Kaydırma rayı tipi kazıklama sistemi, çalışma istikrarını artırır ve ömrünü uzatır.
6 Tamamen kapalı döngüdeki kazıklama basınç geri bildirim cihazı, kazıklama basıncını her zaman izler, böylece baskı daha dolu olur.
7 yerleşik ölçek, asla düşmez.
| Model | ET-5235 | |
| Ekran Çerçeveleri | Maksimum Boyut | 737mm |
| Min Boyut | 470mm | |
| Kalınlığı | 25-40 mm | |
| PCB Boyutu | MAX:520*350mm MIN:50*50mm | |
| Taşıma Yüksekliği | 900±20 mm | |
| Taşıma Yönü | Soldan sağa; Sağdan sola; Soldan sola; Sağdan sağa | |
| Taşıma Hızı | MAX 1200mm/s Programlanabilir | |
| Yazdırma Başlığı | İki bağımsız doğrudan bağlantılı motor sürücüsü yazıcı başlığı | |
| Squeegee Hızı | 6-300mm/s | |
| Temizlik Sistemi | Kuru, Islak, Vakum ((Programlanabilir) | |
| Baskı Doğruluğu | ±0,025 mm | |
| Döngü Zamanı | ≤9s (Yazdırma ve Temizlik hariç) | |
| Güç Girdi | AC:220±10%, 50/60HZ 1Φ 3KW | |
| Kontrol Yöntemi | PC Kontrolü | |
| Boyut | 1240 ((L) * 1450 ((W) * 1650 ((H) | |
| Ağırlık | Yaklaşık: 700kg | |
| PCB Transfer Üst Yüksekliği | 10 mm | |
Makine uygulaması
Bizim avantajımız.
ETON, Çin'de 11 yıldan fazla deneyime sahip olan SMT makine alanının öncüsüdür. ve 9 buluş patenti, 112 pratik patent,12 fikri mülkiyet teknolojilerinin yazılım telif hakları.
Denizaşırı pazar:Ürünler Güney Kore, Hindistan, Vietnam, Tunus, Mısır,Türkiye, Rusya, Brezilya vb. gibi 30'dan fazla ülkeye ve bölgeye ihraç edilmektedir.
Piyasa
Ürünlerimiz Güney Kore, Hindistan, Vietnam, Tunus, Mısır, Türkiye, Rusya, Brezilya vb. gibi 30'dan fazla ülkeye ve bölgeye ihraç edildi. Ve burada büyük müşterilerimizden bazıları:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR ve benzeri.
İlişkili makine
WeTüm SMT üretim hattını sağlayabilir,LED ışık üretim hattı:
1- Toplama ve yerleştirme makinesi.
2. Yükleme makinesi
3. Taşıyıcı makinesi
4. Şablon baskı makinesi
5. Geri akış fırın makinesi
6. İndirme makinesi.
7. Lehimli pasta karıştırıcı
8. Roll to roll led strip light montaj makinesi
