Yüzey montajı teknolojisi donanımı
Özellikler
| Model |
500 mm translasyonel taşıyıcı |
| Boyut |
L686xW1500xH1200mm |
| Ray genişliği |
50-390 mm |
| İşlem şeridi |
Bekar |
| Araç miktarı |
1 |
| Döngü süresi |
Yaklaşık 10 saniye. |
| Süreç yüksekliği |
900±20 mm |
| Akış yönü |
L→R veya R→L |
| Tahta kalınlığı |
Min 0.6mm |
| Ağırlık |
140 kg |
| Güç gereksinimi |
220Vac 50/60Hz, 1 saat |
Özellikleri

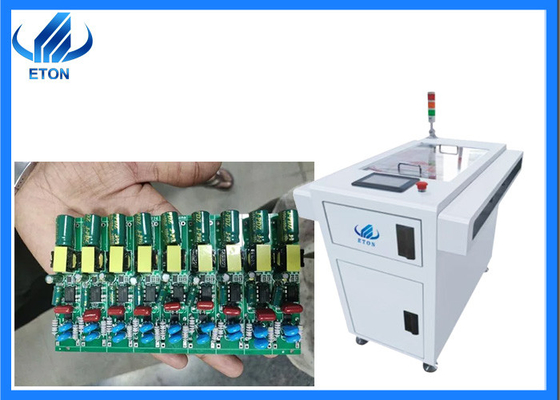

SMT üretim hattı için iki pozisyon arasında paralel yük aktarımını gerçekleştirmek için uygun.
(1) Çerçeve kalınlaştırılmış metal tabakadan yapılmıştır.
(2) Kılavuz rayı özel alüminyumdan yapılmıştır.
(3) Değişim eylemi bir adım motorla hareket ettirilir.
(4) Ray, bir adım motorla çalıştırılır.
(5) Panasonic PLC programlanabilir denetleyici kontrolü.
(6) Dokunmatik ekran işlevi (ekran kontrolü).
(7) Tek/iki şanzımanlı araba isteğe bağlıdır.
(8) Tek / çift raylı operasyon yapısı mevcuttur.
(9) SMEMA arayüzü ile uyumludur.
(10) Yumuşak tasarım tampon yavaşlaması.
(11) Çeşitli uzunluklı vardiyalar mevcuttur.
Hizmet
Satış sonrası
1) Sahada Ücretsiz kurulum.
2) Bir yıllık Garanti Fabrika hizmeti.
3)Bir yılda iki kez müşteriyi düzenli olarak ziyaret etmek.
4) Ücretsiz teknik eğitim
Teknik destek
1) Ücretsiz teknik çalışma ve bakım eğitimi.
2) 7*24 saatlik online teknik destek.
3) Hindistan'da yerel mühendis ((Delhi, Mumbai ve Daman), Türkiye, Mısır.
İlgili SMT makinesi
Size tüm bir SMT hattı çözümü ve ekipmanı sağlayabiliriz, bu resme bakabilirsiniz, yarı otomatik / tam otomatik şablon yazıcımız, yapıştırıcı dağıtıcımız ((bu makine esas olarak led lens yapmak için),Taşıyıcı, geri akış fırını vb.
Ekipman için herhangi bir talebi karşılayabilir ve makine üretim için fiyattan daha yüksek kalite peşinde
LED ekran teknolojisi
a) Temizlik: PCB veya LED desteği kullanarak ultrasonik temizlik ve kurutma.
b) LED ekran montajı: LED tüp çekirdeğinin alt elektrodu (büyük yuvarlak levha) genişleme için gümüş yapıştırıcı ile hazırlanır.ve genişletilmiş boru çekirdeği (büyük yuvarlak levha) spinner masasına yerleştirilirMikroskopun altında, boru çekirdeği birer birer PCB veya LED desteğinin ilgili kaynak plakasına iğne kalemi ile yerleştirilir ve daha sonra gümüş yapıştırıcı sinterleyerek sertleştirilir.
c) LED ekran basın kaynak: Elektrot, akım enjeksiyonu için kurşun olarak hizmet etmek için alüminyum tel veya altın tel kaynak ile LED borusunun çekirdeğine bağlanır.Doğrudan PCB'ye monte edilen LED, genellikle alüminyum tel kaynak makinesi kullanır.(Beyaz TOP-LED yapmak için altın tel kaynakçı gerekir)
d) LED ekran ambalajı: dağıtım yoluyla, LED tüp çekirdeği ve kaynak telleri epoksi ile korunur.PCB kartında dağıtım, bitmiş arka aydınlatmanın parlaklığı ile doğrudan ilişkili olan katılaşmış kolloid şekline karşı sıkı gereksinimlere sahiptir.Bu süreç ayrıca fosforların (beyaz LED'ler) aydınlatılmasından da sorumlu olacaktır.
e) LED ekran kaynak: Eğer arka ışık SMD-LED veya diğer paketli LED ise, LED montaj işleminden önce PCB kartına kaynaklanır.
f) LED ekran filmi kesimi: çeşitli difüzyon filmi, yansıtıcı film vb. için gerekli olan yumruk döşeme kesim arka ışığı kullanın.
g) LED ekran montajı: Çizimlerin gereksinimlerine göre arka ışık kaynağının çeşitli malzemelerini doğru konuma elle yerleştirin.
(h) LED ekran testi: arka ışık kaynağının fotoelektrik parametrelerinin ve ışık çıkışının tekdüzeliğinin iyi olup olmadığını kontrol edin.
LED ekran ambalajı: bitmiş ürünler gerektiği gibi paketlenir ve depolanır.
