Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Adı: | SMT seçme ve yerleştirme makinesi, SMT çip montajı, SMT nozel | Güç kaynağı: | AC220V 50Hz |
|---|---|---|---|
| Garanti: | 1 yıl | Boyut: | 1490*2020*1650mm |
| montaj hızı: | 48000CPH | Montaj yüksekliği: | < 16 mm |
| Toplam ağırlık: | 2100kg | Durum: | % 100 Orijinal, Yepyeni |
| Uygulanabilir bileşenler: | 0402,0805,0603,1206,SOP | Uygulama: | SMD Üretim hattı,SMT Montaj Atıcı Makinesi,SMT Üretim hattı,SMT makinesi için |
| Vurgulamak: | Tam otomatik ekran makinesi,SMT LED Ekran Yapım Makinesi,Tam otomatik DOB ampul yapma makinesi |
||
Yüksek hızlı çoklu entegre makine, endüstri geleneklerini kırıyor, montaj hızını ve doğruluk istikrarını önemli ölçüde arttırıyor.
X,Y ve Z ekseni, Selt tarafından geliştirilen yüksek kaliteli manyetik doğrusal motoru benimsiyor.
Esnek PCB alma yetenekleri, çok istasyonlu, çok malzeme montajı
Y ekseni Çift çift tahrik portre yapısını benimseyin
Otomatik değiştirme nozel fonksiyonunu destekle (opsiyonel)
0402 ~ 35 * 35mm bileşenleri için geçerli sabit kamera seçeneği gerekir
SMT Makinesinin Teknik Parametresi
| Model | KT10S |
| Boyut | |
| Uzunluk | 1490mm |
| Genişliği | 2020mm |
| Yükseklik | 1650 mm |
| Toplam Ağırlık | 2080 kg |
| PCB | |
| PCB Uzunluğu Genişliği | Max:500*450mm ((1200*450 seçeneği) Min:50*50mm |
| PCB kalınlığı | 0.5-5mm |
| PCB Sıkıştırma | Silindir sıkıştırma, ray genişliği ayarlanabilir |
| Montaj Kipi | Grup toplama ve ayrı yerleştirmeayrı toplama ve ayrı yerleştirme |
| İşletim sistemi. | |
| Sistem | Windows7 |
| Yazılım | Bağımsız Ar-Ge |
| Görüntüle | Dokunmatik ekran monitörü |
| Girdi Aygıtı | Klavye, Fare |
| Görme Sistemi | |
| Kamera numarası | 1 PCS (Baş uçuş görüş kamerası) |
| 1PCS Mark kamerası | |
| Montaj Doğruluğu | CHIP±0.03mm QFP±0.025mm Cpk |
| Montaj Yüksekliği | 16 mm |
| Montaj Hızı | 48000 CPH ((En iyi durumda) |
| Bileşenler | LED, kondansörler, dirençler, şekilli bileşenler vb. |
| Bileşenler Hız | 0.2mm |
| Besleme istasyonunun numarası | 52 PCS (104 PCS özelleştirme, IC tepsisi / nozel değişimi seçeneği) |
| No. of nozzles | 10 PCS |
| Güç | 220AC 50HZ |
| Güç tüketimi | 1.5kw |
| Çalışma ortamı | 23°C±3°C |
| İletişim hızı | >1000mm/s |
| İletişim Yönü | Single ((sol→ sağ veya sağ→ sol) |
| İletişim Modu | Çevrimiçi sürücü |
| Konum Kipi | Optik |
| Gaz tüketimi | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrikli kontrol | ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set | ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Eksenleri | Yüksek kaliteli manyetik doğrusal motor |
| Beslenme yolu | Çift motorlu akıllı besleyici |
| Üretim yönetimi MES sistemi arayüzü | Özel |

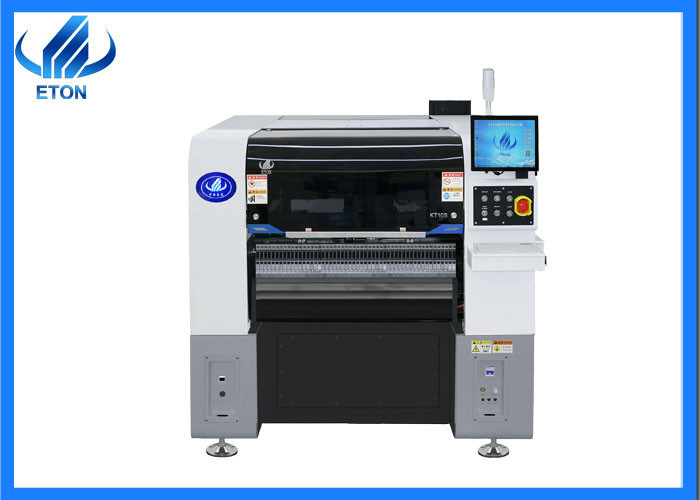

SMT makinesinin resimleri
Paketleme ve nakliye
Üretim ambalajı:
Makinenin çarpışmasını önlemek için köpük kaplama.
Vakum kağıdı nemden korur.
Vakum kağıdı nemden korur.
Her zaman iyi bir teslimat sağlamak için dikkatli bir dolap.
Paketleme ve nakliye
Deniz yoluyla:büyük nakliye kapasitesi,güvenli,güçlü süreklilik ve nispeten düşük maliyet.
Bagajla:Kısa mesafeli ve yüksek hızlı nakliye için uygundur.
Uçakla: Daha hızlı hız zaman kazandırabilir, yüksek verimlilik.
Trenle: istikrarlı, güvenli, güvenilir ve daha düşük maliyetli.
Uygulama
Hizmet ETON
1- Satış öncesi.
Müşterilerin ihtiyaçlarını karşılayan ekipman ve SMT üretim hatları sağlamak;
Müşterilere ilgili önerilerde bulunmak;
2- Satışta.
Müşterinin makinesinin üretim durumunun gerçek zamanlı takip edilmesi ve müşteriye üretim ilerlemesi hakkında bilgi verilmesi
3- Satıştan sonra.
1Mühendislerin fabrikaya gelmelerini, yüklemelerini, hatalarını düzeltmelerini ve ücretsiz öğretim vermelerini sağlayın.
2Bir yıllık bakım süresi. Bakım süresi boyunca, değiştirilmesi veya onarılması gereken tüm parçalar ücretsizdir.
3.Her yıl ücretsiz makine bakımı için bir fırsat var.
4Makinenin kullanımını anlamak ve müşteri geri bildirimlerini toplamak için müşterileri düzenli olarak ziyaret edin.
