Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Adı: | SMT seçme ve yerleştirme makinesi, SMT çip montajı, SMT nozel | Güç kaynağı: | AC220V 50Hz |
|---|---|---|---|
| Garanti: | 1 yıl | Boyut: | 1490*2190*1650mm |
| montaj hızı: | 48000CPH | Montaj yüksekliği: | < 16 mm |
| Toplam ağırlık: | 1850kg | Durum: | % 100 Orijinal, Yepyeni |
| Uygulanabilir bileşenler: | 0402,0805,0603,1206,SOP | Uygulama: | SMD Üretim hattı,SMT Montaj Atıcı Makinesi,SMT Üretim hattı,SMT makinesi için |
| Vurgulamak: | SMD LED Çizgi Işık Üretme Makinesi,SMD Chip SMT Üretim hattı,İp ışığı SMT Üretim hattı |
||

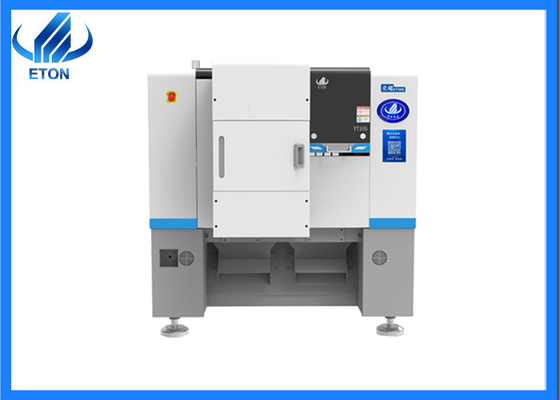

YT10S yüksek hızlı otomatik seçme ve yerleştirme makinesinin yeni seçimi: Y eksenli sürücü çift sürücü portal yapısı, hassasiyeti, hızı ve doğruluğunu artırır. ve YT10S esnek PCB teslim yetenekleri ile,Çok istasyonluÇoklu malzeme montajı
0402 ~ 35 * 35mm bileşenleri için geçerli sabit kamera seçeneği gerekir
PCB boyutu: 500*450mm, 50*50mm
Uygulama: güç sürücüsü,ev elektrik panosu,LED lambası,alt lambası, sokak lambası,paneleşik lambası, 3c ürünleri vb.
Özellik 1 Uluslararası Patent: Yerleştirme başı
Entegre Yerleştirme Başkanı
Hafif, başı bütünüyle şekillendirilmiş.
10 Z eksen kümesi bağımsız
Modüler manyetik doğrusal ile kontrol edilir
Hızını büyük ölçüde artıran motor,
Doğruluk ve istikrar
Hassas Köşe Sistemi
Modüler köşe sistemi, yüksek hassasiyetli yerleştirmeyi sağlamak için her bileşenin açısını bağımsız olarak kontrol eder.
Vakum algılama cihazı
Her bir yerleştirme başlığı bağımsız
algılama fonksiyonu,
ekipmanın istikrar ve
Ürünün güvenilirliği.
SMT Makinesinin Teknik Parametresi
| Model | YT10S |
| Boyut | |
| Uzunluk | 1480 mm |
| Genişliği | 2020mm |
| Yükseklik | 1650 mm |
| Toplam Ağırlık | 2380 kg |
| PCB | |
| PCB Uzunluğu Genişliği | Max:500*450mm ((1200*450 seçeneği) Min:50*50mm |
| PCB kalınlığı | 0.5-5mm |
| PCB Sıkıştırma | Silindir sıkıştırma, ray genişliği ayarlanabilir |
| Montaj Kipi | Grup toplama ve ayrı yerleştirmeayrı toplama ve ayrı yerleştirme |
| İşletim sistemi. | |
| Sistem | Windows7 |
| Yazılım | Bağımsız Ar-Ge |
| Görüntüle | LED monitörü |
| Girdi Aygıtı | Klavye, Fare |
| Görme Sistemi | |
| Kamera numarası | 1 PCS (Baş uçuş görüş kamerası) |
| 2 PCS Mark kamerası | |
| Montaj Doğruluğu | CHIP±0.03mm QFP±0.025mm Cpk |
| Montaj Yüksekliği | 16 mm (diğer yükseklikler özel olarak ayarlanabilir) |
| Montaj Hızı | 48000 CPH ((En iyi durumda) |
| Bileşenler | 0201 ~ 15MM ambalaj malzemesi ve IC malzemesi ((Optional sabit kamera için 0201 ~ 35 * 35MM), Diğer bileşen boyutu özelleştirilebilir |
| Bileşenler Hız | 0.2mm |
| Besleme istasyonunun numarası | 52 PCS (104 PCS seçeneği) |
| No. of nozzles | 10 PCS |
| Güç | 220AC 50HZ |
| Güç tüketimi | 1.5kw |
| Çalışma ortamı | 23°C±3°C |
| İletişim hızı | >1000mm/s |
| İletişim Yönü | Single ((sol→ sağ veya sağ→ sol) |
| İletişim Modu | Çevrimiçi sürücü |
| Konum Kipi | Optik |
| Gaz tüketimi | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrikli kontrol | ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set | ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Eksenleri | Yüksek kaliteli manyetik doğrusal motor |
| Beslenme yolu | Çift motorlu akıllı besleyici |
| Üretim yönetimi MES sistemi arayüzü | Özel |
