Orta hızlı çok fonksiyonelSeçim ve yerleştirme makinesi 48 besleme istasyonu
Ürün Tanımı

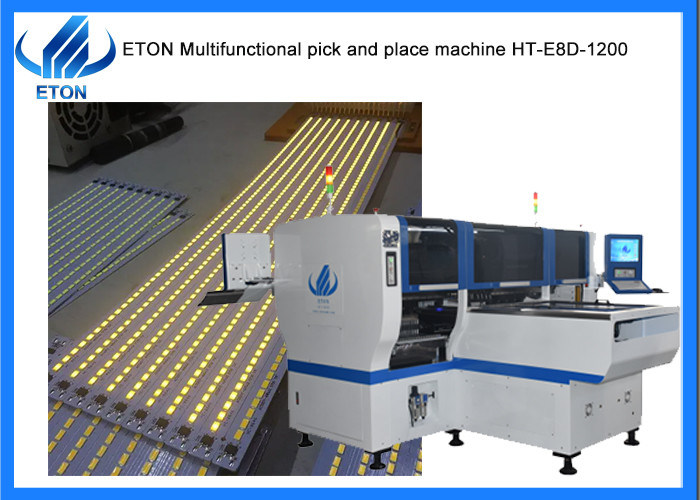

E8D-1200 çok fonksiyonel toplama ve yerleştirme makinesi, grup toplama ve ayrı ayrı yerleştirme, ayrı ayrı toplama ve ayrı ayrı yerleştirme montaj moduna sahip,24 PCS ile baş kapasitesi 90000 CPH'ye ulaşır..
Özellikleri:
- Çift sistemli, çift modüllü çok fonksiyonel montaj aynı anda iki farklı ürün üretmek için.
- Montaj bileşenleri:LED çipi, kondansatörler, dirençler, lens, IC, şekilli bileşenler vb.
- Bileşen: Min. Boyut 0402, Maks. Yüksekliği 15 mm.
- Uygulama: Güç sürücüsü, elektrik paneli, lens, DOB ampulü, doğrusal ampul, ev aletleri vb.

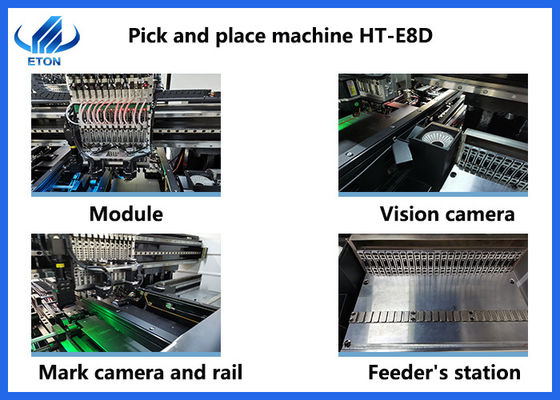

Özel Patentli Teknoloji:
- Elektronik besleyici besleme sistemi.
- Görüş hizalanması, uçuş kimliği, işaret düzeltmesi.
- Durmadan malzeme yeniden yükleme fonksiyonu.
- Koordinatları oluşturduktan sonra otomatik optimizasyon vb.
Makine parametresi
| Model |
HT-E8D-1200 |
| Boyut |
3150mm*2250mm*1650mm |
| Toplam ağırlık |
2500 kg |
| PCB uzunluğu genişliği |
En fazla:1200*300 mm
Min:100*100mm
|
| PCB kalınlığı |
0.5-5mm |
| PCB sıkıştırma |
Düzenlenebilir basınçlı pnevmatik |
| Montaj modu |
Grup toplama ve ayrı yerleştirme, Ayrı ayrı toplama ve ayrı ayrı yerleştirme |
| Montaj hassasiyeti |
±0,04 mm |
| Montaj hızı |
90000CPH |
| Besleme istasyonlarının sayısı |
48PCS tek modül |
| Baş sayısı |
24 PCS tek modül |

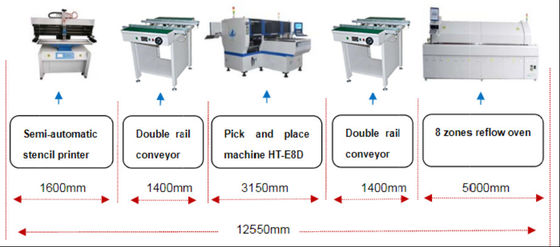

SMT Line çözümü
Yarım otomatik üretim hattı için gerekli ekipmanlar şunları içerir:
- Yarı otomatik baskı makinesi:Lehimli pasta, PCB bantına şablonla basılır.
- Al ve yerleştir:LED yongaları veya diğer bileşenleri PCB kartındaki belirlenmiş konuma yerleştirin;
- Geri akış fırını:Montaj bileşenlerine yapışması için lehim pastalarının erimiş olması;
- Taşıyıcı:yerleştirme ve lehim kalitesi denetlemek, ve aynı zamanda SMT üretim hattında PCB tabloları ve tamponlama aktarma rol oynamak
Sertifikalar
SMT makinesinde deneyimli bir üreticisi olarak, 9 buluş patenti, 112 pratik patent, 12 yazılım telif hakkı,Üretim ve denetim için kazanan Ar-Ge departmanımızlaAyrıca CE, CCC, SIRA gibi yurtdışında sertifikalar aldı.
vb.
Bizim avantajımız.
Sizin için SMT hattı çözümü sağlayabiliriz!
Toplama ve yerleştirme makinesini/reflow fırını/stencil yazıcı/pcb taşıyıcı/SPI/AOI.etc.
1LED ampuller, DOB, lens, panel ışığı, aşağı ışık, sokak lambası, tüp,0.5 metre, 1 metre bant ışığı, vb.
2Ücretsiz kurulum ve eğitim için yabancı mühendisler sağlayın.
3Çin'in SMT makine üreticilerinin en iyi markası,ETON için 500 çalışan
İlişkili makine
ETON, Çin'de önde gelen bir SMT yüksek hızlı seçme ve yerleştirme makinesi üreticisidir. Ayrıca, stencil yazıcısı, taşıyıcı, yapıştırıcı,Geçiş ve geri akış fırını vb..
