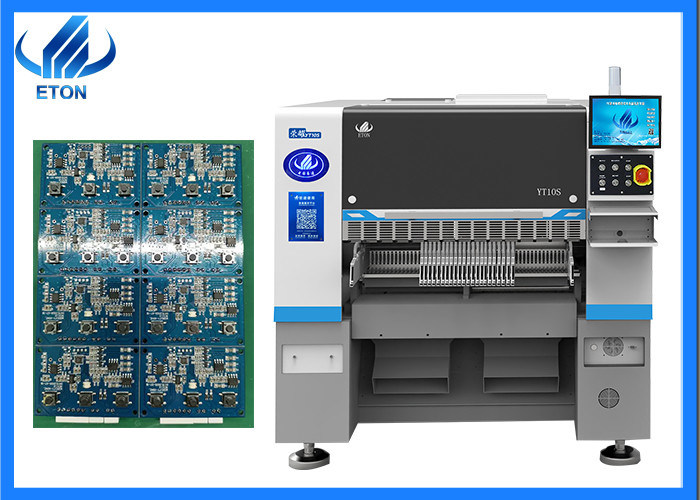

2024 Yeni model Min 0201 bileşenler LED sürücü SMT yerleştirme makinesi
Makinenin ana özellikleri
1.X,Y ve Z eksenleri kendi geliştirdikleri yüksek kaliteli manyetik doğrusal motorları kullanıyor
2Esnek PCB taşıma yetenekleri, çok istasyonlu, çok malzeme montajı
3.Y ekseninde çift tahrikli portarya yapısı var
4. Otomatik değiştirme nozel fonksiyonunu destekle (opsiyonel)
5. 0201 ~ 35 * 35mm bant rulo paket ve IC tepsisi besleyici uygulayın

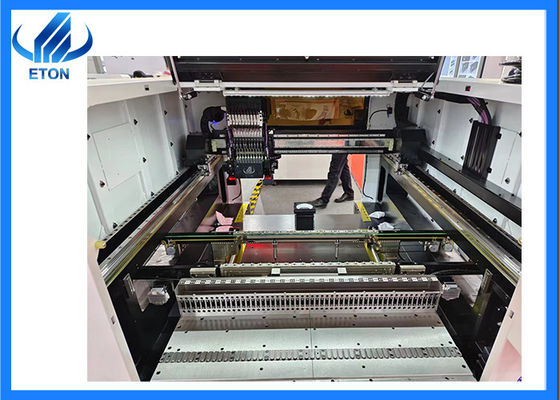

● Yeni, kendi geliştirdiğimiz yüksek hassasiyetli yerleştirme kafası.
● Yüksek hassasiyetli işaret tanıma kamerası ile sabit uçuş vizyonu kamerası birleştirilerek konum doğruluğunu sağlamak.
● Yerleştirme başı bağımsız vakum algılamayı benimser,yerleştirme performansını iyileştirir.
● Çevrimdışı programlama,değişim döngüleri sırasında zamandan tasarruf eder.
● Yazılım, Al Derin Öğrenme ve Otomatik Optimizasyon işlevlerini içerir.
● MES sistem arayüzü sağlamayı destekler.
● Koordinat ithalat fonksiyonu ile donatılmıştır.
Makine ana parametre
| Model |
YT10S |
| Boyut |
| Uzunluk |
1480 mm |
| Genişliği |
2020mm |
| Yükseklik |
1650 mm |
| Toplam Ağırlık |
2380 kg |
| PCB |
| PCB Uzunluğu Genişliği |
Max:500*450mm ((1200*450 seçeneği) Min:50*50mm |
| PCB kalınlığı |
0.5-5mm |
| PCB Sıkıştırma |
Silindir sıkıştırma, ray genişliği ayarlanabilir |
| Montaj Kipi |
Grup toplama ve ayrı yerleştirmeayrı toplama ve ayrı yerleştirme |
| İşletim sistemi. |
| Sistem |
Windows7 |
| Yazılım |
Bağımsız Ar-Ge |
| Görüntüle |
LED monitörü |
| Girdi Aygıtı |
Klavye, Fare |
| Görme Sistemi |
| Kamera numarası |
1 PCS (Baş uçuş görüş kamerası) |
| 2 PCS Mark kamerası |
| Montaj Doğruluğu |
CHIP±0.03mm QFP±0.025mm Cpk |
| Montaj Yüksekliği |
16 mm (diğer yükseklikler özel olarak ayarlanabilir) |
| Montaj Hızı |
48000 CPH ((En iyi durumda) |
| Bileşenler |
0201 ~ 15MM ambalaj malzemesi ve IC malzemesi ((Optional sabit kamera için 0201 ~ 35 * 35MM), Diğer bileşen boyutu özelleştirilebilir |
| Bileşenler alanı |
0.2mm |
| Besleme istasyonunun numarası |
52 PCS (104 PCS seçeneği) |
| No. of nozzles |
10 PCS |
| Güç |
220AC 50HZ |
| Güç tüketimi |
1.5kw |
| Çalışma ortamı |
23°C±3°C |
| İletişim hızı |
>1000mm/s |
| İletişim Yönü |
Single ((sol→ sağ veya sağ→ sol) |
| İletişim Modu |
Çevrimiçi sürücü |
| Konum Kipi |
Optik |
| Gaz tüketimi |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrikli kontrol |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Eksenleri |
Yüksek kaliteli manyetik doğrusal motor |
| Beslenme yolu |
Çift motorlu akıllı besleyici |
| Üretim yönetimi MES sistemi arayüzü |
Özel |
Bizim avantajımız.
ETONÇin'de SMT makinesi alanında öncüdür ve 20 yıldan fazla deneyime sahiptir. ve 14 buluş patenti, 135 pratik patent,55 fikri mülkiyet teknolojilerinin yazılım telif hakları.

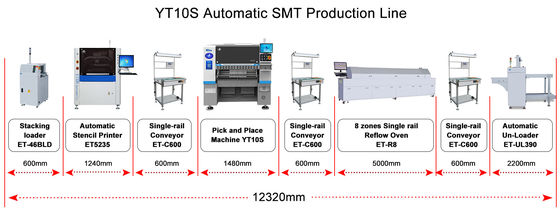

İlişkili makine
WeTüm SMT üretim hattını sağlayabilir,LED ışık üretim hattı:
1- Toplama ve yerleştirme makinesi.
2. Yükleme makinesi
3. Taşıyıcı makinesi
4. Şablon baskı makinesi
5. Geri akış fırın makinesi
6. İndirme makinesi.
7. Lehimli pasta karıştırıcı
8. Roll to roll led strip light montaj makinesi
Hizmet
Satış öncesi hizmet
Uygun bir üretim planı sağlayın
Tesisin elektrik ekipmanları ve düzenleri hakkında tavsiye vermek
Satış hizmeti
Makine durumunu zamanında bildir
Takip edin ve test makinesi videosunu gönderin.
Satış sonrası hizmet
Yazılım ömür boyu yükseltme
24 saat online sorunlarla başa çıkmak için
Mühendisler makineyi çalıştırmak ve hataları düzeltmek için yere gelebilirler
Düzenli ziyaret (bir yıllık garanti süresi, yedek parçaların onarımı ücretsizdir; Garantiden sonra yılda bir veya iki kez)
Sık Sorulan Sorular
S. Gidip malzemeyi Hindistan'a satıp satmadığınızı görebilir miyim?
Evet, makinemizi Hindistan'da sattık ama müşterim için karar veremiyoruz.Çünkü kimse rakiplerinin üretim tesislerini ziyaret etmesini istemiyor..
S. Makine kullanımı kolay mı?
A. Evet, makinemiz çok akıllı ve kullanımı kolay, akıllı telefon gibi, ayrıca yazılım da şirketimiz tarafından yapılmıştır, bu yüzden daha akıllı ve kullanımı kolay hale getirmeyi biliyoruz.
