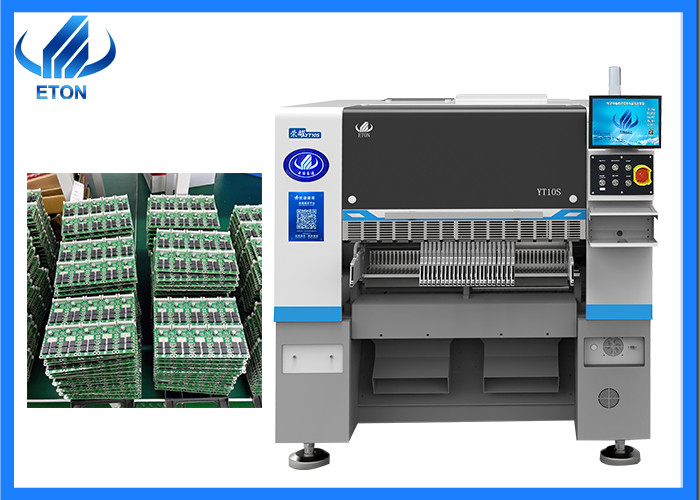

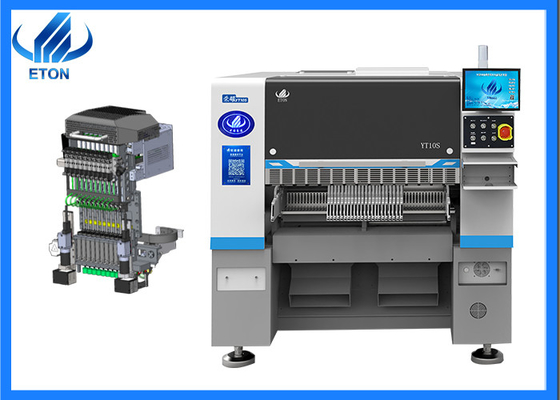

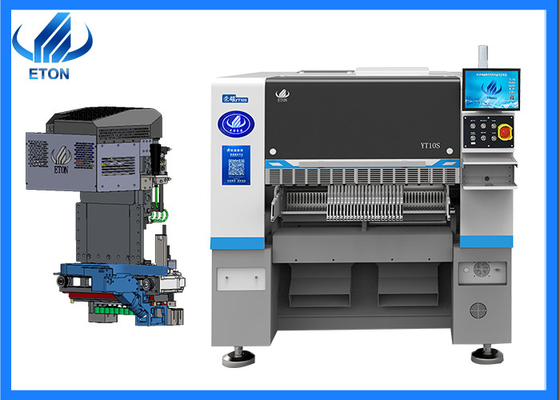

Entegre montaj başı 10 nozelli akıllı SMT yerleştirme makinesi
Makinenin ana özellikleri
1.X,Y ve Z eksenleri kendi geliştirdikleri yüksek kaliteli manyetik doğrusal motorları kullanıyor
2Esnek PCB taşıma yetenekleri, çok istasyonlu, çok malzeme montajı
3.Y ekseninde çift tahrikli portarya yapısı var
4. Otomatik değiştirme nozel fonksiyonunu destekle (opsiyonel)
5. 0201 ~ 35 * 35mm bant rulo paket ve IC tepsisi besleyici uygulayın
● Tek portalı, 10 spline.
● En fazla PCB kartı: 500*450mm, en az 50*50mm.
● İsteğe bağlı IC dolabı,ANC, esnek üretim
● Modüler yerleştirme yoluyla esnek kablolama mümkündür
Başlıklar ve çeşitli üretim modları.
Makine ana parametre
| Model |
YT10S |
| Boyut |
| Uzunluk |
1480 mm |
| Genişliği |
2020mm |
| Yükseklik |
1650 mm |
| Toplam Ağırlık |
2380 kg |
| PCB |
| PCB Uzunluğu Genişliği |
Max:500*450mm ((1200*450 seçeneği) Min:50*50mm |
| PCB kalınlığı |
0.5-5mm |
| PCB Sıkıştırma |
Silindir sıkıştırma, ray genişliği ayarlanabilir |
| Montaj Kipi |
Grup toplama ve ayrı yerleştirmeayrı toplama ve ayrı yerleştirme |
| İşletim sistemi. |
| Sistem |
Windows7 |
| Yazılım |
Bağımsız Ar-Ge |
| Görüntüle |
LED monitörü |
| Girdi Aygıtı |
Klavye, Fare |
| Görme Sistemi |
| Kamera numarası |
1 PCS (Baş uçuş görüş kamerası) |
| 2 PCS Mark kamerası |
| Montaj Doğruluğu |
CHIP±0.03mm QFP±0.025mm Cpk |
| Montaj Yüksekliği |
16 mm (diğer yükseklikler özel olarak ayarlanabilir) |
| Montaj Hızı |
48000 CPH ((En iyi durumda) |
| Bileşenler |
0201 ~ 15MM ambalaj malzemesi ve IC malzemesi ((Optional sabit kamera için 0201 ~ 35 * 35MM), Diğer bileşen boyutu özelleştirilebilir |
| Bileşenler alanı |
0.2mm |
| Besleme istasyonunun numarası |
52 PCS (104 PCS seçeneği) |
| No. of nozzles |
10 PCS |
| Güç |
220AC 50HZ |
| Güç tüketimi |
1.5kw |
| Çalışma ortamı |
23°C±3°C |
| İletişim hızı |
>1000mm/s |
| İletişim Yönü |
Single ((sol→ sağ veya sağ→ sol) |
| İletişim Modu |
Çevrimiçi sürücü |
| Konum Kipi |
Optik |
| Gaz tüketimi |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrikli kontrol |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Eksenleri |
Yüksek kaliteli manyetik doğrusal motor |
| Beslenme yolu |
Çift motorlu akıllı besleyici |
| Üretim yönetimi MES sistemi arayüzü |
Özel |
Sertifikalar
SMT makinesinde deneyimli bir üreticisi olarak, 9 buluş patenti, 112 pratik patent, 12 yazılım telif hakkı,Üretim ve denetim için kazanan Ar-Ge departmanımızlaAyrıca CE, CCC, SIRA gibi yurtdışında sertifikalar aldı.vb.
Piyasa
Ürünlerimiz Güney Kore, Hindistan, Vietnam, Tunus, Mısır, Türkiye, Rusya, Brezilya vb. dahil olmak üzere 30'dan fazla ülkeye ve bölgeye ihraç edildi.
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR ve benzeri.
Paketler
1. Adım: Ekipmanın yayılmasını önlemek için germe filmi ile sarın.
Adım 2: Vacuum kağıt ambalajı ve nem geçirmez torba, böylece makine nemden korunmak için nakliye sırasında kuru kalabilir.
Adım 3: Taşıma sırasında makineye zarar gelmemesi için makineyi sabitlemek için kemerler ve üçgen ahşap kullanın.
Adım 4: Her ihraç edilen makine, teslim edilen ürünün iyi olduğundan emin olmak için sağlam ihracat ahşap kutularıyla donatılacak.
Sık Sorulan Sorular
Ne tür bir makineniz var?
Biz yüksek hızlı SMT seçme ve yer makinesi üreticisiyiz ve ayrıca müşterilerimiz için daha verimli ve uygun bir makine için markasımızı inşa ediyoruz.Yüksek hassasiyet ve yüksek verimliliğe sahip değer serileri.
Ürünlerinizin gerçek hızı nedir?
A. Birçok faktör tarafından kısıtlanan makinenin gerçek hızı için,
Bu bileşen sayısı ile ilgili, PCB kart göndermek için zaman
ve üretim sırasında hız üzerinde etkisi olacak ve gerçek ürünler ve ihtiyaçlar için karar verecek tablo almak.
