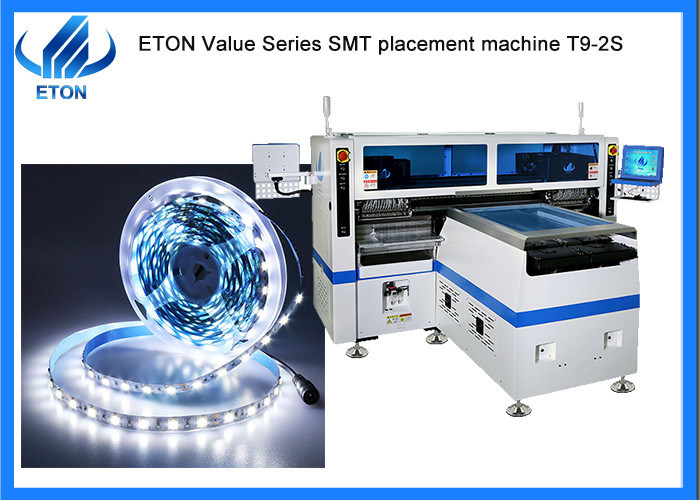

Fabrika doğrudan teslimat SMT bant rulo rulo tüm hat çözeltisi makinesi

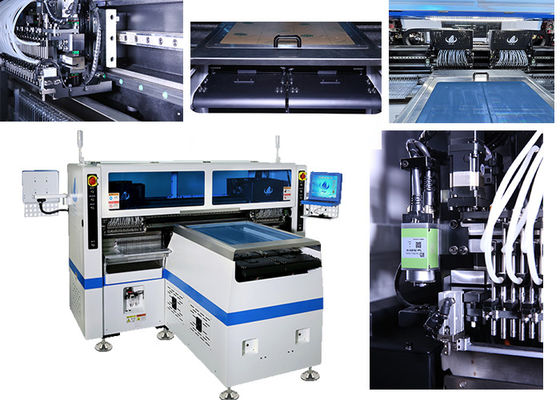

Makinenin ana özellikleri
- Geniş bileşen yelpazesi: Yüksek hızlı modüler başlar LED 3014/3020/2835/5050 ve dirençlere, kondansatörlere, köprü düzleticilerine vb. uygulanır.
- Eşsiz tasarımlı bileşen sızıntı tespiti ve bireysel bileşen doldurma fonksiyonu. Tanıma kamerası PCB'nin bileşen sızıntı konumunu kaydeder ve eksik bileşeni buna göre doldurur.
- Ultra yüksek hız kapasitesi: 500.000 CPH
- Akıllı elektrikli besleyici, yüksek hızlı makine serisini destekler.
- Taşıma platformunu çeşitli yuvarlak yuvarlak bantlara göre ayarlayın, aralığı 250±10 mm, maksimum uzunluk aralığı döngü başına 1M'dir.
- Besleyici istasyonunun mesafesi, iki kez toplama ve bir kez yerleştirme işlevini gerçekleştirmek için grup toplama ve grup yerleştirme elde etmek için esnek bir şekilde ayarlanabilir.
- Besleme istasyonunun menzili aynı anda dört çeşit malzemenin yerleştirilmesinin iki katıdır.
- Kimlik tarihi ile otomatik üretim, eksik bileşeni otomatik olarak düzeltme ve doldurma.
- Uçuş tanıma kamerası, bileşenlerin varlığını veya yokluğunu tespit etmek için duraklama yok, bileşen emilim durumu, yerleştirme hatalarını önlemek.
- Sıkıştırma çubuğu, montaj kafası tarafından alınan malzemeleri düzeltmek için hava silindirinden tahrik edilir.
- Eksik bileşeni otomatik olarak doldurma fonksiyonu ile endüstri 4.0 insansız atölyesini gerçekleştirin.
- CE standartları ile ilgili şikayet.
Makine ana parametre
| Model |
T9-2S |
| Boyut |
(L) 3454* ((W) 3035* ((H) 1777 mm |
| Toplam ağırlık |
3100 kg |
| PCB boyutu |
250 ((± 10) mm* Herhangi bir uzunlukta |
| PCB kalınlığı |
0.1-0.5 mm |
| PCB sıkıştırma |
Vakum emilim, silindir sıkıştırma, ray genişliği ayarlanabilir |
| Montaj yolu |
Grup seçimi ve grup yerleştirme |
| Montaj modu |
Çift ray + Dört grup yerleştirme başlığı |
| Kamera numarası |
10 set (Dijital kamera) |
| Yazılım |
Bağımsız Ar-Ge |
| Tekrar doğruluk |
±0,05 mm |
| Montaj yüksekliği |
5 mm |
| Montaj hızı |
Çift taraf: 500.000 CPH
Tek taraf: 250,000 CPH (Optimal hız)
|
| Bileşen aralığı |
LED 3014/3020/2835/5050 ve dirençler, kondansatörler, köprü düzlendirici vb. |
| Güç tüketimi |
9.6 KW |
| Besleme istasyonunun numarası |
Çift taraf: 136 PCS (Tek taraf: 68 PCS) |
| No. of nozzles |
Çift taraf: 136 PCS (Tek taraf: 68 PCS) |
SMT Line çözümü
Sergilerimiz
30'dan fazla ülke ve bölgeye sahip olan SMT seçme ve yerleştirme makinesi ticareti konusunda deneyimli bir şirket olarak, Eton birçok yabancı ülkenin sergisine katıldı,Hindistan Mumbai Sergisi gibi.Hindistan Delhi Sergisi, Mısır Sergisi, Türkiye Sergisi, Pakistan Sergisi vb. Ayrıca Guangzhou Guangya Sergisi gibi yerli sergilerimize katıldık.Şangay Münih Fuarı, Chongqing LED ışık sergisi, vb.
Hizmet
Müşterileri düzenli olarak ziyaret edin ve bilgi toplayın
Müşterileri düzenli olarak ziyaret ediyoruz.Yerel müşterileri ziyaret edeceğiz ve hizmetimizi destekleyeceğiz ve zamanında müşteri önerileri hakkında geri bildirim toplayacağız.
Teknoloji ve ekipman hakkında en son bilgileri sağlayın
Müşterilerimize profesyonel teknoloji önerileri veriyoruz ve güncel haberleri müşterilerimizle paylaşıyoruz.
Yerel hizmet
Hindistan'da Mumbai ve Yeni Delhi gibi bazı resmi sitelerimiz var, ayrıca Mısır, Türkiye'de de mühendislerimizle zamanında hizmet verebilecek sitelerimiz var.
İhtiyaçlarınıza göre, özel kıdemli mühendis ücretsiz kurulum için fabrikaya gelecek ve makineyi nasıl kullanacağınızı öğretecektir.
Sık Sorulan Sorular
S. Makineniz esas olarak hangi bileşenlere monte edilmiştir?
A. IC, LED çipi, dirençler, kondansatörler ve lens gibi şekilli bileşenleri monte edebilen çok fonksiyonel seçme ve yerleştirme makinesi için.Yüksek hızlı montaj makinesi montaj bileşenleri LED3014/3020/35285050, dirençler, kondansatörler ve düzlendirici.
S. Çok fonksiyonel makinenizle yüksek hızlı makinenizin farkı nedir?
A. Montaj ürünlerinin yelpazesini belirleyen çok fonksiyonel ve yüksek hızlı makinenin montaj modu ve montaj kapasitesi, bu iki makine türünü ayırt etmektir.48000 CPH kapasiteli çok fonksiyonel toplama ve yerleştirme makinesi KT10S gibi, 500000 CPH kapasiteli yüksek hızlı montaj makinesi T9-2S.
S. Makineyle ilgili bir sorun olduğunda nasıl denetim yapabilirim?
A. Şey, inceleme profesyonel mühendisimiz tarafından makinenin kontrolü ve modülasyonu için yapılır, eğer makinemizde herhangi bir sorunla karşılaşırsanız lütfen bizimle iletişime geçin,Ve biz de mühendisimizi ayarlayacağız..
