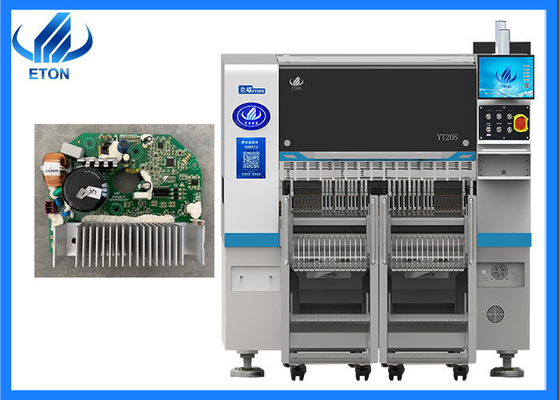

220AC 50HZ sürücü paneli elektronik ürün SMT yerleştirme makinesi
Açıklama

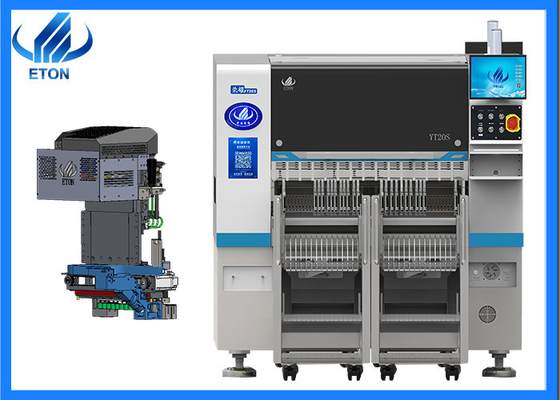

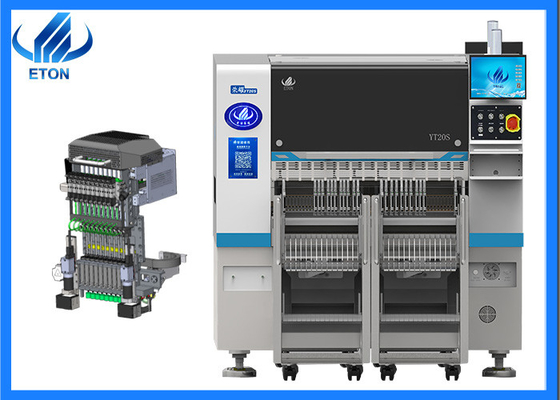

Entegre Yerleştirme Başkanı
Hafif, baş bütünleşik olarak şekillendirilmiştir, 10 set Z eksenleri modüler manyetik doğrusal motor tarafından bağımsız olarak kontrol edilir, bu da hız, doğruluk ve istikrarı büyük ölçüde iyileştirir
Hassas Köşe Sistemi
Modüler köşe sistemi, yüksek hassasiyetli yerleştirmeyi sağlamak için her bileşenin açısını bağımsız olarak kontrol eder.
Vakum algılama cihazı
Ekipmanın istikrarını ve ürünün güvenilirliğini artıran bağımsız algılama fonksiyonuna sahip her bir yerleştirme başlığı.
Ultra yüksek hızlı kapasite
Yüksek kaliteli manyetik doğrusal motorları ve çok fonksiyonel modüler başı benimseyerek, yerleştirme yeteneği geleneksel makinelere kıyasla %25 arttı ve en iyi hız 98000CPH'ye ulaştı
Makine ana parametre
| Model |
YT20S |
| Boyut |
| Uzunluk |
1480 mm |
| Genişliği |
2680 mm |
| Yükseklik |
1650 mm |
| Toplam Ağırlık |
2380 kg |
| PCB |
| PCB Uzunluğu Genişliği |
Max:500*300mm ((1200*450 seçeneği) Min:50*50mm |
| PCB kalınlığı |
0.5-5mm |
| PCB Sıkıştırma |
Silindir sıkıştırma, ray genişliği ayarlanabilir |
| Montaj Kipi |
Grup toplama ve ayrı yerleştirmeayrı toplama ve ayrı yerleştirme |
| İşletim sistemi. |
| Sistem |
Windows7 |
| Yazılım |
Bağımsız Ar-Ge |
| Görüntüle |
LED monitörü |
| Girdi Aygıtı |
Klavye, Fare |
| Görme Sistemi |
| Kamera numarası |
1 PCS (Baş uçuş görüş kamerası) |
| 2 PCS Mark kamerası |
| Montaj Doğruluğu |
CHIP±0.03mm QFP±0.025mm Cpk |
| Montaj Yüksekliği |
16 mm (Diğer yükseklikler özelleştirilebilir) |
| Montaj Hızı |
98000 CPH ((En iyi durumda) |
| Bileşenler |
0201 ~ 12MM ambalaj malzemesi ve IC malzemesi ((Optional sabit kamera için 0201 ~ 35 * 35MM),Diğer bileşen boyutu özelleştirilebilir |
| Bileşenler alanı |
0.2mm |
| Besleme istasyonunun numarası |
104 PCS |
| No. of nozzles |
20 PCS |
| Güç |
220AC 50HZ |
| Güç tüketimi |
1.5kw |
| Çalışma ortamı |
23°C±3°C |
| İletişim hızı |
>1000mm/s |
| İletişim Yönü |
Single ((sol→ sağ veya sağ→ sol) |
| İletişim Modu |
Çevrimiçi sürücü |
| Konum Kipi |
Optik |
| Gaz tüketimi |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrikli kontrol |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Eksenleri |
Yüksek kaliteli manyetik doğrusal motor |
| Beslenme yolu |
Çift motorlu akıllı besleyici |
| Üretim yönetimi MES sistemi arayüzü |
Özel |
Makine uygulaması
Sergilerimiz
30'dan fazla ülke ve bölgeye katılan, SMT seçme ve yerleştirme makinesi ticareti konusunda deneyimli bir şirket olarak, Eton, yabancı ülkelerin birçok sergisine katıldı,Hindistan Mumbai Sergisi gibi.Hindistan Delhi Sergisi, Mısır Sergisi, Türkiye Sergisi, Pakistan Sergisi vb. Ayrıca Guangzhou Guangya Sergisi gibi yerli sergilerimize de katıldık.Şangay Münih Fuarı, Chongqing LED ışık sergisi, vb.
İlişkili makine
Çin'de önde gelen bir SMT yüksek hızlı seçme ve yerleştirme makinesi üreticisi olan ETON, stencil yazıcıları gibi çevresel cihazlar da dahil olmak üzere SMT üretim hatları için kapsamlı çözümler sunar.Taşıyıcılar, yapıştırıcı dağıtıcılar, geçiş aletleri ve geri akış fırınları.
LED ışık üretimi için tam SMT üretim hattımız aşağıdaki temel makineleri içerir:
- Toplama ve yerleştirme makinesi
- Yükleme makinesi
- Taşıyıcı makine
- Şablon yazıcı makinesi
- Geri akış fırın makinesi
- İndirme makinesi
- Lehimleme pasta karıştırıcısı
- Rulo-rulo LED şerit ışığı montaj makinesi
ETON ile LED ışık üretimi için sorunsuz bir şekilde entegre ve verimli bir SMT üretim sürecine erişebilirsiniz.
Paketler
Makinenin paketine gelince, makineyi korumak için toz ve suyu önlemek ve nakliye sırasında makineyi kuru tutmak için film ambalajına ve köpük pamukuna koyduk.ve belirtilen limana taşımak için ahşap kutular ile donatmak.
