5m 10m 20m 50m LED esnek şerit çözümü SMT yerleştirme makinesi
Açıklama
- Üretim ile Üretim aynı anda 4 tür malzeme ile yüksek kapasite, 5M, 50M veya herhangi bir uzunlukta esnek şerit ve rulo için kullanılabilir.
- Çift kollu dört modül, her montaj parçası için 17 nozel, A veya B kısmı ayrı veya senkronize monte edilebilir.
- Otomatik kalibrasyon, yüksek hassasiyet, RGB için kullanılabilir.
- Eksklüziv patent teknolojisi: Toplamak için grup ve grup monte.
IPC9850 Kapasite: 200000 ~ 250000 CPH
Patent numarası: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Teknik parametreler
| Model |
HT-T9 |
| Boyut |
| Uzunluk |
3100 mm |
| Genişliği |
2300mm |
| Yükseklik |
1550 mm |
| Toplam Ağırlık |
1700 kg |
| PCB |
| PCB Uzunluğu Genişliği |
250 mm*her uzunlukta |
| PCB kalınlığı |
0.5-1,5 mm |
| PCB Sıkıştırma |
Düzenlenebilir basınçlı pnevmatik |
| Montaj Kipi |
Almak için grup ve monte etmek için grup |
| İşletim sistemi. |
| Sistem |
Windows7 |
| Yazılım |
Bağımsız Ar-Ge |
| Görüntüle |
Dokunmatik ekran monitörü |
| Girdi Aygıtı |
Klavye, Fare |
| Görme Sistemi |
| Kamera numarası |
5 PCS (Dijital kamera) |
| Görme düzeni, MARK düzeltmesi |
| Montaj Doğruluğu |
±0,02 mm |
| Montaj Yüksekliği |
5 mm |
| Montaj Hızı |
200000~250000 CPH |
| Bileşenler |
LED 3014/ 3020/ 3528/ 5050 ve kondansatörler, dirençler, köprü düzlendirici vb. |
| Bileşenler Hız |
0.5mm |
| Besleme istasyonunun numarası |
68 PCS |
| No. of nozzles |
68 PCS |
| Güç |
380AC 50 HZ |
| Güç tüketimi |
6kw |
| Çalışma ortamı |
23°C±3°C |
| Taşıyıcı iletim |
Maksimum Uzunluk: 1000 mm |
| Elektrikli kontrol |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Eksenleri |
Yüksek kaliteli manyetik doğrusal motor+servo motor |
| Beslenme yolu |
Çift motorlu elektrikli besleyici |
Makine uygulaması

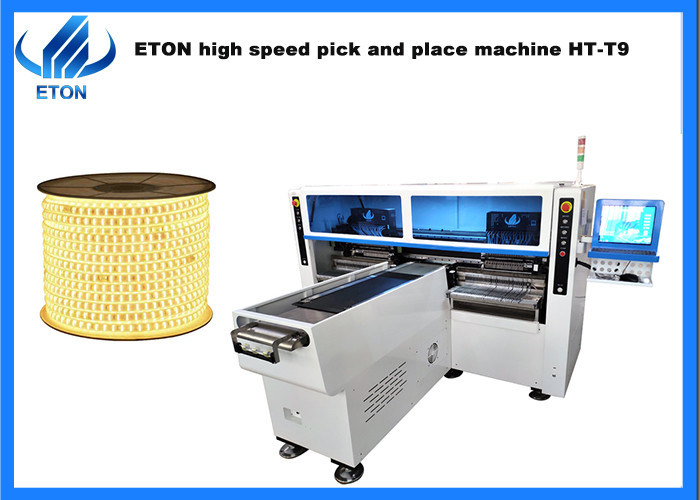

HT-T9, herhangi bir uzunlukta esnek ışık şeritleri için uygulanabilen yüksek hızlı bir al ve yerleştirme makinesi

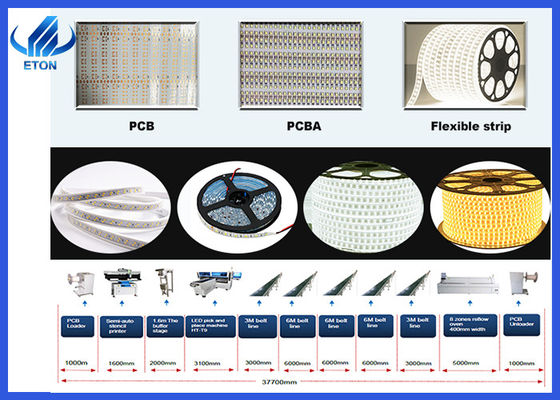

PCB Boyutu:250mm*herhangi bir uzunlukta, 5m, 10m, 50m, 100m veya herhangi bir uzunlukta esnek ışık şeritleri için uygundur, RGB monte edilebilir.
Sertifikalar
SMT makinesinde deneyimli bir üreticisi olarak, 9 buluş patenti, 112 pratik patent, 12 yazılım telif hakkı,Üretim ve denetim için kazanan Ar-Ge departmanımızlaAyrıca CE, CCC, SIRA gibi yurtdışında sertifikalar aldı.vb.
Sık Sorulan Sorular
S. CIF fiyatını kabul edebilir misiniz?
A. Genellikle EXW'yi belirtilen fiyat olarak kabul ederiz.
S: Hindistan'da makineyi kurmak için profesyonel mühendisleriniz var mı?
C. Evet, müşterilerimize önemli bir hizmet sunmak için Hindistan'da yerel ofis alanı ile Delhi ve Dammam'da profesyonel mühendislerimiz var.
Ürünlerinizin gerçek hızı nedir?
A. Bir çok faktörden kısıtlanan makinenin gerçek hızı için, bileşen sayısı, PCB kartını gönderme ve kartı alma süresi vb.Ve gerçek ürünler ve ihtiyaçlar için karar verir..
S. Seç ve yerleştir makineniz PCB kartına kaç bileşen monte edebilir?
A. Bu müşterilerimizin ihtiyaçları ve PCB kartının boyutu için.
S. Makineniz esas olarak hangi bileşenlere monte edilmiştir?
A. IC, LED çipi, dirençler, kondansatörler ve lens gibi şekilli bileşenleri monte edebilen çok fonksiyonel seçme ve yerleştirme makinesi için.Yüksek hızlı montaj makinesi montaj bileşenleri LED3014/3020/35285050, dirençler, kondansatörler ve düzlendirici.
