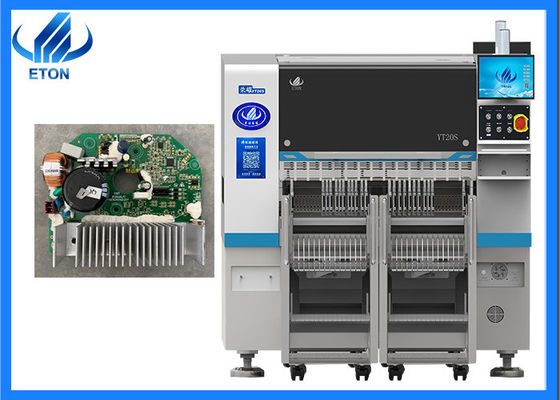

1.5KW güç enerji tasarrufu 98000CPH elektrikli tahta SMT toplama ve yerleştirme makinesi
Makinenin ana özellikleri

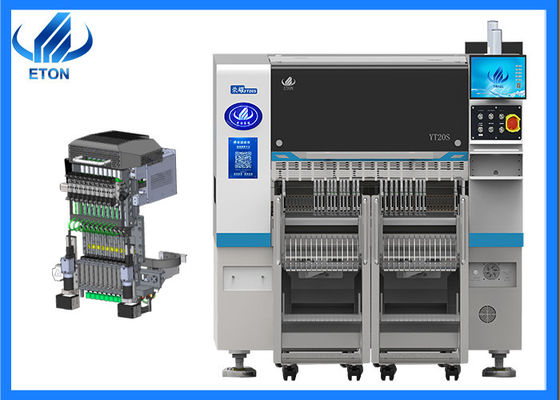

Entegre Yerleştirme Başkanı
Hafif, baş bütünleşik olarak şekillendirilmiştir, 10 set Z eksenleri modüler manyetik doğrusal motor tarafından bağımsız olarak kontrol edilir, bu da hız, doğruluk ve istikrarı büyük ölçüde iyileştirir
Hassas Köşe Sistemi
Modüler köşe sistemi, yüksek hassasiyetli yerleştirmeyi sağlamak için her bileşenin açısını bağımsız olarak kontrol eder.
Vakum algılama cihazı
Ekipmanın istikrarını ve ürünün güvenilirliğini artıran bağımsız algılama fonksiyonuna sahip her bir yerleştirme başlığı.
Ultra yüksek hızlı kapasite
Yüksek kaliteli manyetik doğrusal motorları ve çok fonksiyonel modüler başı benimseyerek, yerleştirme yeteneği geleneksel makinelere kıyasla %25 arttı ve en iyi hız 98000CPH'ye ulaştı
Makine ana parametre
| Model |
YT20S |
| Boyut |
| Uzunluk |
1480 mm |
| Genişliği |
2680 mm |
| Yükseklik |
1650 mm |
| Toplam Ağırlık |
2380 kg |
| PCB |
| PCB Uzunluğu Genişliği |
Max:500*300mm ((1200*450 seçeneği) Min:50*50mm |
| PCB kalınlığı |
0.5-5mm |
| PCB Sıkıştırma |
Silindir sıkıştırma, ray genişliği ayarlanabilir |
| Montaj Kipi |
Grup toplama ve ayrı yerleştirmeayrı toplama ve ayrı yerleştirme |
| İşletim sistemi. |
| Sistem |
Windows7 |
| Yazılım |
Bağımsız Ar-Ge |
| Görüntüle |
LED monitörü |
| Girdi Aygıtı |
Klavye, Fare |
| Görme Sistemi |
| Kamera numarası |
1 PCS (Baş uçuş görüş kamerası) |
| 2 PCS Mark kamerası |
| Montaj Doğruluğu |
CHIP±0.03mm QFP±0.025mm Cpk |
| Montaj Yüksekliği |
16 mm (Diğer yükseklikler özelleştirilebilir) |
| Montaj Hızı |
98000 CPH ((En iyi durumda) |
| Bileşenler |
0201 ~ 12MM ambalaj malzemesi ve IC malzemesi ((Optional sabit kamera için 0201 ~ 35 * 35MM),Diğer bileşen boyutu özelleştirilebilir |
| Bileşenler alanı |
0.2mm |
| Besleme istasyonunun numarası |
104 PCS |
| No. of nozzles |
20 PCS |
| Güç |
220AC 50HZ |
| Güç tüketimi |
1.5kw |
| Çalışma ortamı |
23°C±3°C |
| İletişim hızı |
>1000mm/s |
| İletişim Yönü |
Single ((sol→ sağ veya sağ→ sol) |
| İletişim Modu |
Çevrimiçi sürücü |
| Konum Kipi |
Optik |
| Gaz tüketimi |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrikli kontrol |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Eksenleri |
Yüksek kaliteli manyetik doğrusal motor |
| Beslenme yolu |
Çift motorlu akıllı besleyici |
| Üretim yönetimi MES sistemi arayüzü |
Özel |
Sergilerimiz
Şirketimiz, Hindistan Mumbai Sergisi, Hindistan Delhi Sergisi, Mısır Sergisi, Türkiye Sergisi, Pakistan Sergisi vb. gibi yabancı ülkelerdeki çeşitli sergilerde yer aldı.
Bizim avantajımız.
- SMT yüksek hızlı seçme ve yerleştirme makinesine odaklanmak 20 yıldan fazla
- Ürünler Güney Kore, Hindistan, Vietnam, Tunus, Mısır, Türkiye, Rusya, Brezilya ve diğerleri de dahil olmak üzere 30'dan fazla ülkeye ve bölgeye ihraç edildi.
- ETON, SMT ticaretinin önde gelen bir üreticisi olmak için 9 buluş patenti, 112 pratik patent, 12 fikri mülkiyet teknolojilerinin yazılım telif hakkı elde etti.
SMT Line çözümü
Nakliye ve Teslimat
Nakliye yolu:
※ Uçak yoluyla, örnek ve küçük paket için
※ Deniz yoluyla, büyük paket ve miktar için;
* Müşterinin istediği diğer yollar.
Teslimat süresi:
30 gün içinde.
Sık Sorulan Sorular
S: Bu makinenin diğerlerinin üretimiyle karşılaştırıldığında sizin değeriniz nedir?
A. Başlangıçta, üretimlerimizi incelemek için güçlü bir Ar-Ge departmanımız var ve müşterilerimiz teknoloji ve ekipman hakkında en son bilgileri almak için makinenin ücretsiz yükseltmesinden keyif alabilirler.Üretime hizmet etmek için 52000 metrekarelik bir sanayi parkımız var., makinelerimizin montajı ve devreye girmesi.
S. Eğer makinenin mükemmel bir hattına ihtiyacım olursa bana sağlayabilir misin?
A. Evet, tüm üretim hattının gereksinimleri için, ürünleriniz için mükemmel bir üretim hattı oluşturmak için profesyonel ekipmanlarımız var.Çünkü 50.000 metrekarelik bir sanayi parkımız ve mükemmel bir araştırma ve geliştirme personelimiz var., ayda 50 set makine üretebilir.
- Hizmetiniz nasıldı?
A. Müşterilerimizin, makinenin kurulum, bakım ve ücretsiz yükseltme için iletişim hizmetinden ve ilgili ihtiyaçlarından en iyi deneyimi yaşamalarını sağlıyoruz.
Ödeme süresi olarak D/P veya D/A kabul edebilir misiniz?
