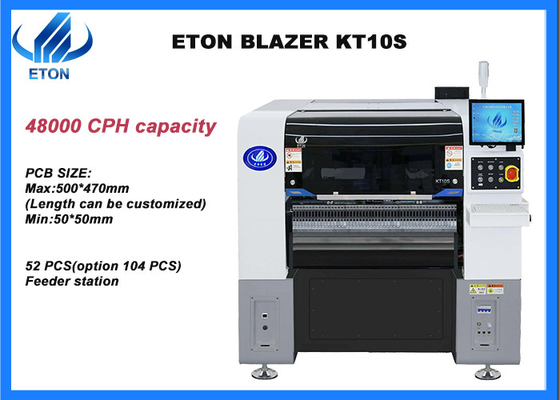

Ar-Ge yazılımı çift portalı SMT çok fonksiyonel yerleştirme makinesi
Açıklama
Makinenin ana özellikleri
- Tek modül X,Y,Z eksenli yüksek kaliteli manyetik doğrusal motor, klasik modelden daha yüksek hassasiyet
- Y ekseninde çift tahrik portalı, daha yüksek hız daha fazla istikrar
- Yerleştirme başı bağımsız vakum algılama benimsemek, yerleştirme performansını iyileştirmek
- Çevrimdışı programlama, geçiş döngüsünün zamanını tasarruf eder
- Koordinat ithalat fonksiyonu ile donatılmış, daha akıllı
Makine ana parametre
| Model |
KT10S |
| Boyut |
| Uzunluk |
1490mm |
| Genişliği |
2020mm |
| Yükseklik |
1650 mm |
| Toplam Ağırlık |
2080 kg |
| PCB |
| PCB Uzunluğu Genişliği |
Max:500*450mm ((1200*450 seçeneği) Min:50*50mm |
| PCB kalınlığı |
0.5-5mm |
| PCB Sıkıştırma |
Silindir sıkıştırma, ray genişliği ayarlanabilir |
| Montaj Kipi |
Grup toplama ve ayrı yerleştirmeayrı toplama ve ayrı yerleştirme |
| İşletim sistemi. |
| Sistem |
Windows7 |
| Yazılım |
Bağımsız Ar-Ge |
| Görüntüle |
Dokunmatik ekran monitörü |
| Girdi Aygıtı |
Klavye, Fare |
| Görme Sistemi |
| Kamera numarası |
1 PCS (Baş uçuş görüş kamerası) |
| 1PCS Mark kamerası |
| Montaj Doğruluğu |
CHIP±0.03mm QFP±0.025mm Cpk |
| Montaj Yüksekliği |
16 mm |
| Montaj Hızı |
48000 CPH ((En iyi durumda) |
| Bileşenler |
LED, kondansörler, dirençler, şekilli bileşenler vb. |
| Bileşenler Hız |
0.2mm |
| Besleme istasyonunun numarası |
52 PCS (104 PCS özelleştirme, IC tepsisi / nozel değişimi seçeneği) |
| No. of nozzles |
10 PCS |
| Güç |
220AC 50HZ |
| Güç tüketimi |
1.5kw |
| Çalışma ortamı |
23°C±3°C |
| İletişim hızı |
>1000mm/s |
| İletişim Yönü |
Single ((sol→ sağ veya sağ→ sol) |
| İletişim Modu |
Çevrimiçi sürücü |
| Konum Kipi |
Optik |
| Gaz tüketimi |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrikli kontrol |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Eksenleri |
Yüksek kaliteli manyetik doğrusal motor |
| Beslenme yolu |
Çift motorlu akıllı besleyici |
| Üretim yönetimi MES sistemi arayüzü |
Özel |

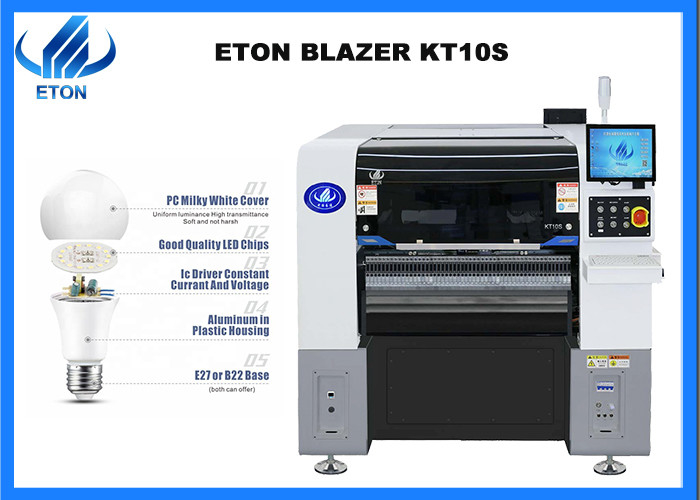

Makine uygulaması
Sergilerimiz
Yerel sergiler: Guangzhou Guangya Sergisi, Şangay Münih Sergisi, Chongqing LED Işık Sergisi vb.
Yabancı sergiler: Hindistan Mumbai Sergisi, Hindistan Delhi Sergisi, Mısır Sergisi, Türkiye Sergisi, Pakistan Sergisi, Tayland Sergisi vb.

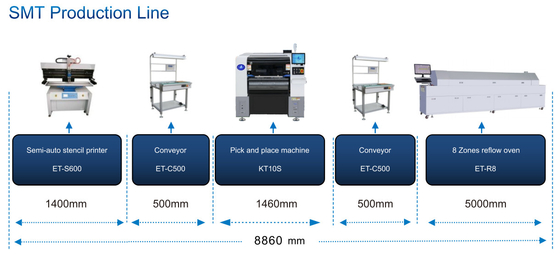

SMT Line çözümü
Yarım otomatik üretim hattı için gerekli ekipmanlar şunları içerir:
- Yarım otomatik baskı makinesi:Lehimli pasta, PCB bantına şablonla basılır.
- Al ve yerleştir:LED yongaları veya diğer bileşenleri PCB kartındaki belirlenmiş konuma yerleştirin;
- Geri akış fırını:Montaj bileşenlerine yapışması için lehim pastalarının erimiş olması;
- Taşıyıcı:yerleştirme ve lehimleme kalitesini denetlemek, ve aynı zamanda SMT üretim hattında PCB kartları ve tamponlama transferinde rol oynamak
Sertifikalar
SMT makinesinde deneyimli bir üreticisi olarak, 14 buluş patenti, 135 pratik patent, 44 yazılım telif hakkı,Üretim ve denetim için kazanan Ar-Ge departmanımızlaAyrıca CE, CCC, SIRA gibi yurtdışında sertifikalar aldı.vb.
Paketler
Müşterilerimiz için uygun bir hizmet için zorunlu bir yönü olan müşterilerimizin varış noktasına kadar nakliye sırasında makinenin iyi bir kalitesini koruyun.Bu yüzden kalifiye ve sağlam bir ambalajı sağlamak bizim için önemli bir görevdir.İşte sizin için belirtilen adımlar:
Sık Sorulan Sorular
Ne tür bir makineniz var?
A. Biz yüksek hızlı SMT seçme ve yer makine üreticisiyiz ve ayrıca müşterilerimiz için daha verimli ve uygun bir makine için markasımızı inşa ediyoruz.Yüksek hassasiyet ve yüksek verimliliğe sahip değer serileri.
S. Makinelerinizin kalite sertifikası var mı?
A. CE, SIRA, CCC, ISO ile "iyi bilinen marka" ve birçok teknoloji patenti ile ödüllendirilen yüksek teknolojili bir işletmeyiz ve LED ışık üretim hattı programında zengin deneyime (11 yıldan fazla) sahibiz.
S. Makine kullanımı kolay mı?
A. Evet, makinemiz çok akıllı ve kullanımı kolaydır, akıllı telefon gibi, ayrıca yazılım da şirketimiz tarafından yapılmıştır, bu yüzden daha akıllı ve kullanımı kolay hale getirmeyi biliyoruz.
