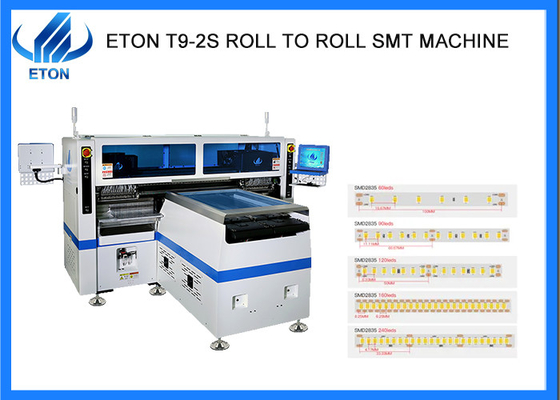

250mm genişliğinde PCB rulo rulo SMT yüksek hızlı yerleştirme makinesi
Açıklama
FYemek 1 Yüksek üretkenlik

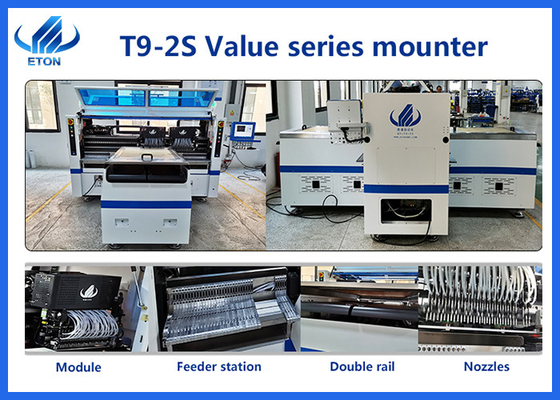

ETON Tech ayarlanabilir yerleştirme başlığı
Bileşen seçme konumu PCB yastığının aralamasına göre ayarlanabilir, en az 6.5 mm. LED 3014/3020/2835/5050 direnci, kondansatör, köprü düzleyici vb. geniş bileşen yelpazesine uygulanır.
- Eşsiz tasarım bileşen sızıntı tespiti ve bireysel bileşen dolgu fonksiyonu
Tanıma kamerası PCB'nin bileşen sızdırma konumunu kaydeder ve eksik bileşeni buna göre doldurur.
- Ultra yüksek hızlı kapasiteli
Yerleştirme başı, iki kez toplama ve bir kez yerleştirme yöntemini benimser. Yerleştirme süresi iyileştirilmiş yerleştirme yoluyla büyük ölçüde en aza indirgenir, mükemmel optimum kapasite 500000CPH'ye ulaşır.
F2 adet Esnek üretim
- Çeşitli ruloya rulo bantına göre taşıma platformunu ayarlayın, aralığı 250±10mm, maksimum uzunluk aralığı
Döngü başına 1 metre.
- Grup toplama ve grup yerleştirme için besleme istasyonunun mesafesi esnek bir şekilde ayarlanabilir.
İki kez toplama ve bir kez yerleştirme işlevini gerçekleştirin. Besleme istasyonunun menzili yerleştirme başının iki katıdır, aynı anda dört çeşit malzeme üretebilir.
- Akıllı elektrikli besleyici, yüksek hızlı makine serisini destekler.
| Model |
T9-2S |
| Boyut |
| Uzunluk |
3454mm |
| Genişliği |
3035mm |
| Yükseklik |
1777 mm |
| Toplam Ağırlık |
3100kg |
| PCB |
| PCB Uzunluğu Genişliği |
250 (± 10 mm) * Herhangi bir uzunluk |
| PCB kalınlığı |
0.1-0.5mm |
| PCB Sıkıştırma |
Vakum emilim, silindir sıkıştırma, ray genişliği ayarlanabilir |
| Montaj yolu |
Grup seçimi ve grup yerleştirme |
| Görme Sistemi |
| Kamera numarası |
10 set (Dijital kamera) |
| Görme düzeni + İşaret düzeltmesi |
| Montaj Doğruluğu |
±0,05 mm |
| Montaj Yüksekliği |
≤5mm |
| Montaj Hızı |
Çift taraf: 500000CPH, tek taraf: 250000CPH ((Optimal hız) |
| Bileşenler |
LED3014/3020/2835/5050 ve dirençler, kondansatörler, köprü düzlendirici vb. |
| Güç |
380AC 50HZ |
| Güç tüketimi |
9.6 KW |
| Çalışma ortamı |
23°C±3°C |
| Taşıyıcı iletim |
Maksimum uzunluk: 1000 mm |
| İletişim hızı |
> 500mm/s |
| İletişim Yönü |
Tek (sol>sağ veya sağ) |
| İletişim Modu |
Çevrimiçi sürücü |
| Konum Kipi |
Optik |
| Havalandırma |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Elektrikli kontrol |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 2 seti |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Eksenleri |
Yüksek kaliteli manyetik doğrusal motor + Servo motor |
| Besleme sistemi |
| Besleme istasyonunun numarası |
Çift taraf: 136 PCS ((tek taraf: 68 PCS) |
| Baş sayısı |
Çift taraf: 136 PCS ((tek taraf: 68 PCS) |
| Beslenme yolu |
Çift motorlu akıllı elektrikli besleyici |
Sertifikalar
SMT makinesinde deneyimli bir üreticisi olarak, 14 buluş patenti, 135 pratik patent, 55 yazılım telif hakkı,Üretim ve denetim için kazanan Ar-Ge departmanımızlaAyrıca CE, CCC, SIRA gibi yurtdışında sertifikalar aldı.vb.
Hizmet
Bakım süresi 1 yıl
Garanti süresi boyunca tamir edilmesi ve değiştirilmesi gereken tüm parçalar ücretsiz olacaktır.
Yazılım ve donanım ömrü boyunca bakım
Ücretsiz yükseltme yazılımı, yazılım Reach ve ETON tarafından geliştirildi, bu yüzden ömür boyu ücretsiz yükseltme güncellemelerini destekliyoruz.
Müşterileri düzenli olarak ziyaret edin ve bilgi toplayın
Müşterileri düzenli olarak ziyaret ediyoruz.Yerel müşterileri ziyaret edeceğiz ve hizmetimizi destekleyeceğiz ve zamanında müşteri önerileri hakkında geri bildirim toplayacağız.
Teknoloji ve ekipman hakkında en son bilgileri sağlayın
Müşterilerimize profesyonel teknoloji önerileri veriyoruz ve güncel haberleri müşterilerimizle paylaşıyoruz.
Yerel hizmet
Hindistan'da Mumbai ve Yeni Delhi gibi bazı resmi sitelerimiz var, ayrıca Mısır, Türkiye'de de mühendislerimizle zamanında hizmet verebilecek sitelerimiz var.
İhtiyaçlarınıza göre, özel kıdemli mühendis ücretsiz kurulum için fabrikaya gelir ve makineyi nasıl kullanacağınızı öğretir.
