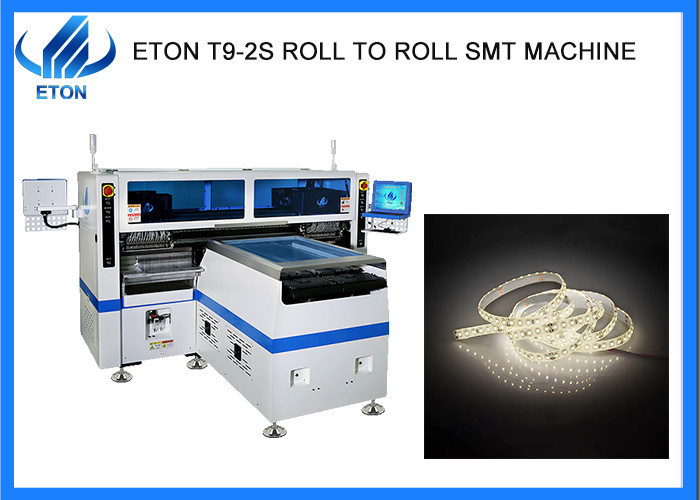

200m LED şerit montajı 136 başlı SMT yerleştirme makinesi
Açıklama
FYemek 1 Yüksek üretkenlik
ETON Tech ayarlanabilir yerleştirme başlığı

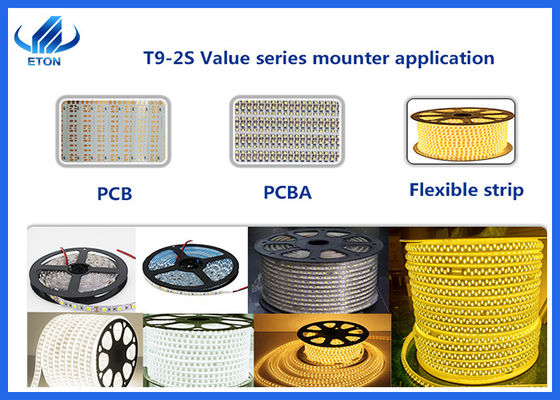

Bileşen seçme konumu PCB yastığının aralamasına göre ayarlanabilir, en az 6.5 mm. LED 3014/3020/2835/5050 direnci, kondansatör, köprü düzleyici vb. geniş bileşen yelpazesine uygulanır.
- Eşsiz tasarım bileşen sızıntı tespiti ve bireysel bileşen dolgu fonksiyonu
Tanıma kamerası PCB'nin bileşen sızdırma konumunu kaydeder ve eksik bileşeni buna göre doldurur.
- Ultra yüksek hızlı kapasiteli
Yerleştirme başı, iki kez toplama ve bir kez yerleştirme yöntemini benimser. Yerleştirme süresi iyileştirilmiş yerleştirme yoluyla büyük ölçüde en aza indirgenir, mükemmel optimum kapasite 500000CPH'ye ulaşır.
F2 adet Esnek üretim
- Çeşitli ruloya rulo bantına göre taşıma platformunu ayarlayın, aralığı 250±10mm, maksimum uzunluk aralığı
Döngü başına 1 metre.
- Grup toplama ve grup yerleştirme için besleme istasyonunun mesafesi esnek bir şekilde ayarlanabilir.
İki kez toplama ve bir kez yerleştirme işlevini gerçekleştirin. Besleme istasyonunun menzili yerleştirme başının iki katıdır, aynı anda dört çeşit malzeme üretebilir.
- Akıllı elektrikli besleyici, yüksek hızlı makine serisini destekler.
| Model |
T9-2S |
| Boyut |
| Uzunluk |
3454mm |
| Genişliği |
3035mm |
| Yükseklik |
1777 mm |
| Toplam Ağırlık |
3100kg |
| PCB |
| PCB Uzunluğu Genişliği |
250 (± 10 mm) * Herhangi bir uzunluk |
| PCB kalınlığı |
0.1-0.5mm |
| PCB Sıkıştırma |
Vakum emilim, silindir sıkıştırma, ray genişliği ayarlanabilir |
| Montaj yolu |
Grup seçimi ve grup yerleştirme |
| Görme Sistemi |
| Kamera numarası |
10 set (Dijital kamera) |
| Görme düzeni + İşaret düzeltmesi |
| Montaj Doğruluğu |
±0,05 mm |
| Montaj Yüksekliği |
≤5mm |
| Montaj Hızı |
Çift taraf: 500000CPH, tek taraf: 250000CPH ((Optimal hız) |
| Bileşenler |
LED3014/3020/2835/5050 ve dirençler, kondansatörler, köprü düzlendirici vb. |
| Güç |
380AC 50HZ |
| Güç tüketimi |
9.6 KW |
| Çalışma ortamı |
23°C±3°C |
| Taşıyıcı iletim |
Maksimum uzunluk: 1000 mm |
| İletişim hızı |
> 500mm/s |
| İletişim Yönü |
Tek (sol>sağ veya sağ) |
| İletişim Modu |
Çevrimiçi sürücü |
| Konum Kipi |
Optik |
| Havalandırma |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Elektrikli kontrol |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 2 seti |
ETON tarafından bağımsız araştırma ve geliştirme |

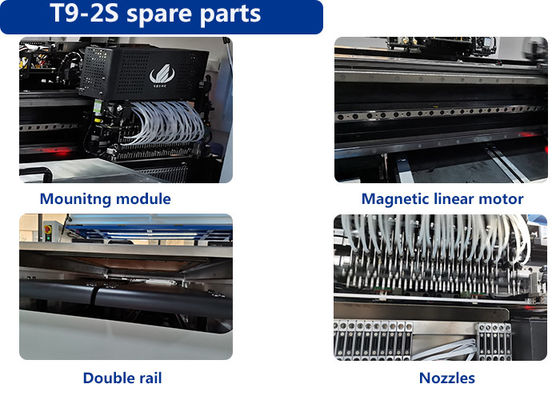

| X,Y,Z Eksenleri |
Yüksek kaliteli manyetik doğrusal motor + Servo motor |
| Besleme sistemi |
| Besleme istasyonunun numarası |
Çift taraf: 136 PCS ((tek taraf: 68 PCS) |
| Baş sayısı |
Çift taraf: 136 PCS ((tek taraf: 68 PCS) |
| Beslenme yolu |
Çift motorlu akıllı elektrikli besleyici |
SMT düzenleme:
Sergi
30'dan fazla ülke ve bölgeye katılan, SMT seçme ve yerleştirme makinesi ticareti konusunda deneyimli bir şirket olarak, Eton, yabancı ülkelerin birçok sergisine katıldı,Hindistan Mumbai Sergisi gibi.Hindistan Delhi Sergisi, Mısır Sergisi, Türkiye Sergisi, Pakistan Sergisi vb. Ayrıca Guangzhou Guangya Sergisi gibi yerli sergilerimize de katıldık.Şangay Münih Fuarı, Chongqing LED ışık sergisi, vb.
Sık Sorulan Sorular
S. Hangi hizmetleri sunabilirsiniz?
A.
1) Müşterilerimiz için tüm hat çözümleri sunuyoruz;
- Hindistan'da, Mısır'da, Türkiye'de yerel mühendislerimiz var. Makineyi satın aldığınız sürece, makineyi nasıl kullanacağınızı öğrenene kadar, mühendislerin sizi ücretsiz olarak yüklemelerini, hatalarını düzeltmelerini ve eğitmelerini ayarlayacağız.Hizmetimiz çok uygun.;
- Ayrıca, makinede sorunları çözmek için makineleri çalıştırmak için çevrimiçi hizmetler veren Çinli mühendislerimiz de var.
- Makineyi çalıştırmak ve makinenin durumunu görmek için yılda iki kez müşterilerimizi ziyaret edeceğiz;
- Müşterilerimiz makinenin ücretsiz yükseltilmesinden keyif alıyor.
S. Gidip malzemeyi Hindistan'a satıp satmadığınızı görebilir miyim?
Evet, makinemizi Hindistan'da sattık ama müşterim için karar veremiyoruz.Çünkü kimse rakiplerinin üretim tesislerini ziyaret etmesini istemiyor..
Ne tür bir makineniz var?
A. Biz yüksek hızlı SMT seçme ve yer makinesi üreticisiyiz ve ayrıca müşterilerimiz için daha verimli ve uygun bir makine için markasımızı inşa ediyoruz.Yüksek hassasiyet ve yüksek verimliliğe sahip değer serileri.
