Makinenin ana özellikleri
Entegre Yerleştirme Başkanı
Hafif, baş bütünleşik olarak şekillendirilmiştir, 10 set Z eksenleri modüler manyetik doğrusal motor tarafından bağımsız olarak kontrol edilir, bu da hız, doğruluk ve istikrarı büyük ölçüde iyileştirir
Hassas Köşe Sistemi
Modüler köşe sistemi, yüksek hassasiyetli yerleştirmeyi sağlamak için her bileşenin açısını bağımsız olarak kontrol eder.
Vakum algılama cihazı
Ekipmanın istikrarını ve ürünün güvenilirliğini artıran bağımsız algılama fonksiyonuna sahip her bir yerleştirme başlığı.
Ultra yüksek hızlı kapasite
Yüksek kaliteli manyetik doğrusal motorları ve çok fonksiyonel modüler başı benimseyerek, yerleştirme yeteneği geleneksel makinelere kıyasla %25 arttı ve en iyi hız 98000CPH'ye ulaştı

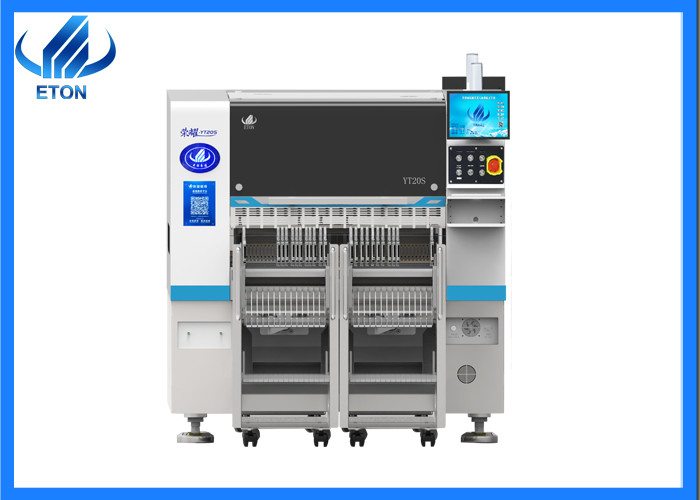

Makine ana parametre
| Model |
YT20S |
| Boyut |
| Uzunluk |
1480 mm |
| Genişliği |
2680 mm |
| Yükseklik |
1650 mm |
| Toplam Ağırlık |
2380 kg |
| PCB |
| PCB Uzunluğu Genişliği |
Max:500*300mm ((1200*450 seçeneği) Min:50*50mm |
| PCB kalınlığı |
0.5-5mm |
| PCB Sıkıştırma |
Silindir sıkıştırma, ray genişliği ayarlanabilir |
| Montaj Kipi |
Grup toplama ve ayrı yerleştirmeayrı toplama ve ayrı yerleştirme |
| İşletim sistemi. |
| Sistem |
Windows7 |
| Yazılım |
Bağımsız Ar-Ge |
| Görüntüle |
LED monitörü |
| Girdi Aygıtı |
Klavye, Fare |
| Görme Sistemi |
| Kamera numarası |
1 PCS (Baş uçuş görüş kamerası) |
| 2 PCS Mark kamerası |
| Montaj Doğruluğu |
CHIP±0.03mm QFP±0.025mm Cpk |
| Montaj Yüksekliği |
16 mm (Diğer yükseklikler özelleştirilebilir) |
| Montaj Hızı |
98000 CPH ((En iyi durumda) |
| Bileşenler |
0201 ~ 12MM ambalaj malzemesi ve IC malzemesi ((Optional sabit kamera için 0201 ~ 35 * 35MM),Diğer bileşen boyutu özelleştirilebilir |
| Bileşenler alanı |
0.2mm |
| Besleme istasyonunun numarası |
104 PCS |
| No. of nozzles |
20 PCS |
| Güç |
220AC 50HZ |
| Güç tüketimi |
1.5kw |
| Çalışma ortamı |
23°C±3°C |
| İletişim hızı |
>1000mm/s |
| İletişim Yönü |
Single ((sol→ sağ veya sağ→ sol) |
| İletişim Modu |
Çevrimiçi sürücü |
| Konum Kipi |
Optik |
| Gaz tüketimi |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrikli kontrol |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Eksenleri |
Yüksek kaliteli manyetik doğrusal motor |
| Beslenme yolu |
Çift motorlu akıllı besleyici |
| Üretim yönetimi MES sistemi arayüzü |
Özel |
Şirket Profili
ETON misyonu: profesyonellik, mükemmel teknoloji, sonuç paylaşımı.
ETON'un amacı: ulusal bir marka yaratmak ve uluslararası bir Çin şirketi kurmak.
ETON amacı: Müşteriler için değer yaratmak ve toplum için faydalar yaratmak.
ETON vizyonu: Dünyanın en rekabetçi seçme ve yerleştirme makinesi ve yüksek kaliteli elektronik test ekipmanları üreticisi ve hizmet sağlayıcısı olmaya kararlı.
Sergi
Şirketimiz her yıl yurt içinde ve yurtdışında birçok sergiye katılır.
ETON'un standını, Shenzhen, Guangzhou, Chongqing, Shanghai ve diğer yerlerde düzenlenen büyük ölçekli sergiler de dahil olmak üzere Çin'deki bazı tanınmış büyük ölçekli sergilerde göreceksiniz.
Yabancı sergiler arasında Mumbai, Delhi, Mısır, Türkiye ve Vietnam da dahil olmak üzere 20'den fazla ülkede sergiler bulunmaktadır.
Nakliye ve paketleme
1) Nakliye:Ödeme sonrası 30 gün içinde
2) Paketleme:Standart ihracat paketi veya özel paket
Vakum ambalajı + ahşap kutu ambalajı, güvenli ve güvenilir
Sık Sorulan Sorular
S: Ticaret şirketi misiniz yoksa bir üretici misiniz?
A: Biz SMT tecrübeli bir üreticiyiz. Şirketimiz on yıldır kurulmuştur, şirket 300'den fazla çalışanı vardır, şirket büyük ölçekli, üst yerli işletmeler
S: İşletim sisteminiz nedir?
Cevap: İşletim sistemimiz Windows 7.
S: Anlamadığım herhangi bir sorum varsa, size istediğim zaman sorabilir miyim?
A: Evet. Eğer herhangi bir sorunuz varsa, lütfen bana sormaktan çekinmeyin. Hindistan ve Mısır'da yerel mühendislerimiz ve ofislerimiz var, çok uygun bir şekilde yardımcı olabilir.
