Makinenin ana özellikleri
Entegre Yerleştirme Başkanı
Hafif, baş bütünleşik olarak şekillendirilmiştir, 10 set Z eksenleri modüler manyetik doğrusal motor tarafından bağımsız olarak kontrol edilir, bu da hız, doğruluk ve istikrarı büyük ölçüde iyileştirir
Hassas Köşe Sistemi
Modüler köşe sistemi, yüksek hassasiyetli yerleştirmeyi sağlamak için her bileşenin açısını bağımsız olarak kontrol eder.
Vakum algılama cihazı
Ekipmanın istikrarını ve ürünün güvenilirliğini artıran bağımsız algılama fonksiyonuna sahip her bir yerleştirme başlığı.
Ultra yüksek hızlı kapasite
Yüksek kaliteli manyetik doğrusal motorları ve çok fonksiyonel modüler başı benimseyerek, yerleştirme yeteneği geleneksel makinelere kıyasla %25 arttı ve en iyi hız 98000CPH'ye ulaştı

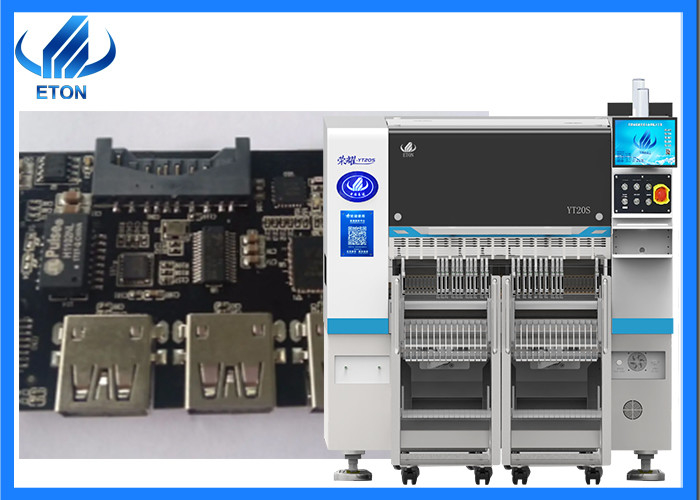

Makine ana parametre
| Model |
YT20S |
| Boyut |
| Uzunluk |
1480 mm |
| Genişliği |
2680 mm |
| Yükseklik |
1650 mm |
| Toplam Ağırlık |
2380 kg |
| PCB |
| PCB Uzunluğu Genişliği |
Max:500*300mm ((1200*450 seçeneği) Min:50*50mm |
| PCB kalınlığı |
0.5-5mm |
| PCB Sıkıştırma |
Silindir sıkıştırma, ray genişliği ayarlanabilir |
| Montaj Kipi |
Grup toplama ve ayrı yerleştirmeayrı toplama ve ayrı yerleştirme |
| İşletim sistemi. |
| Sistem |
Windows7 |
| Yazılım |
Bağımsız Ar-Ge |
| Görüntüle |
LED monitörü |
| Girdi Aygıtı |
Klavye, Fare |
| Görme Sistemi |
| Kamera numarası |
1 PCS (Baş uçuş görüş kamerası) |
| 2 PCS Mark kamerası |
| Montaj Doğruluğu |
CHIP±0.03mm QFP±0.025mm Cpk |
| Montaj Yüksekliği |
16 mm (Diğer yükseklikler özelleştirilebilir) |
| Montaj Hızı |
98000 CPH ((En iyi durumda) |
| Bileşenler |
0201 ~ 12MM ambalaj malzemesi ve IC malzemesi ((Optional sabit kamera için 0201 ~ 35 * 35MM),Diğer bileşen boyutu özelleştirilebilir |
| Bileşenler alanı |
0.2mm |
| Besleme istasyonunun numarası |
104 PCS |
| No. of nozzles |
20 PCS |
| Güç |
220AC 50HZ |
| Güç tüketimi |
1.5kw |
| Çalışma ortamı |
23°C±3°C |
| İletişim hızı |
>1000mm/s |
| İletişim Yönü |
Single ((sol→ sağ veya sağ→ sol) |
| İletişim Modu |
Çevrimiçi sürücü |
| Konum Kipi |
Optik |
| Gaz tüketimi |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrikli kontrol |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Eksenleri |
Yüksek kaliteli manyetik doğrusal motor |
| Beslenme yolu |
Çift motorlu akıllı besleyici |
| Üretim yönetimi MES sistemi arayüzü |
Özel |

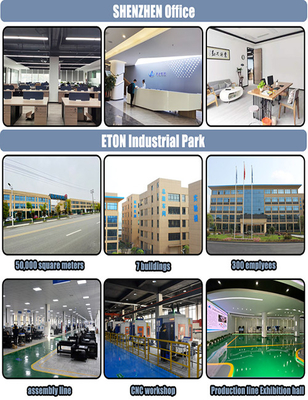

Şirket Profili
2020 yılında, ETON Jiangxi Endüstriyel Parkı başarılı bir şekilde tamamlandı, gelişmiş bir işleme ve üretim merkezi, sıkı kalite kontrolü ve üretim standartlaştırması ile donatıldı,Üretim süreçlerini kolaylaştırmakETON gelişmiş teknoloji ve yenilikçilik piyasayı hızla devralıyor ve 9 buluş patenti, 112 pratik patent,12 yazılım telif hakkıAyrıca, ETON, çok fazla işgücü ve üretim alanı tasarruf eden, hızla 170000 CPH ile en hızlı otomatik toplama ve yerleştirme makinesini icat etti.MısırTürkiye, Vietnam, TÜNİZYA, TAİLAND 30'dan fazla bölge.
Sergi
Şirketimiz her yıl yurt içinde ve yurtdışında birçok sergiye katılır.
ETON'un standını, Shenzhen, Guangzhou, Chongqing, Shanghai ve diğer yerlerde düzenlenen büyük ölçekli sergiler de dahil olmak üzere Çin'deki bazı tanınmış büyük ölçekli sergilerde göreceksiniz.
Yabancı sergiler arasında Mumbai, Delhi, Mısır, Türkiye ve Vietnam da dahil olmak üzere 20'den fazla ülkede sergiler bulunmaktadır.
Nakliye ve paketleme
Ambalaj: standart plastik film, LED SMT makinesini sarın, sonra bir 20 inç konteynere yükleyin; Ahşap kutu ambalajı özelleştirilebilir.
Teslimat: % 30 T / T ödemeden sonra 35-40 gün, biz test çalıştırmak zaman müşteri denetlemek için gelmeli, test sonrası, teslimat önce% 70 bakiyesi ödemek
Sık Sorulan Sorular
S: Bu tür bir makineyi ilk defa kullanıyorum, kullanımı kolay mı?
A: Makineyi nasıl kullanacağınızı gösteren İngilizce bir kılavuz veya kılavuz videosu var.
Hâlâ herhangi bir sorunuz varsa, lütfen e-posta / skype / telefon / ticaret yöneticisi çevrimiçi hizmeti yoluyla bizimle iletişime geçin.
S: Aldığımdan sonra makinede herhangi bir sorun varsa, nasıl yapabilirim?
A: Makine garanti süresi içinde size ücretsiz parçalar gönderilir.
Eğer parça 0.5KG'dan daha azsa, posta ücretini öderiz.
Eğer 0.5KG'dan fazla ise, posta ücretini ödemeniz gerekir.
S: Makinelerinizin kalite sertifikası var mı?
A: Tüm makineler CE, SIRA ve CCC sertifikasını geçti ve kendi patentlerine sahiptir.
S: Ödeme yöntemi nedir?
C: T/T ödemeyi destekleriz.
S: Teslimat süresi ne zaman?
A: Ödeme sonrası 30 gün içinde teslimat.
