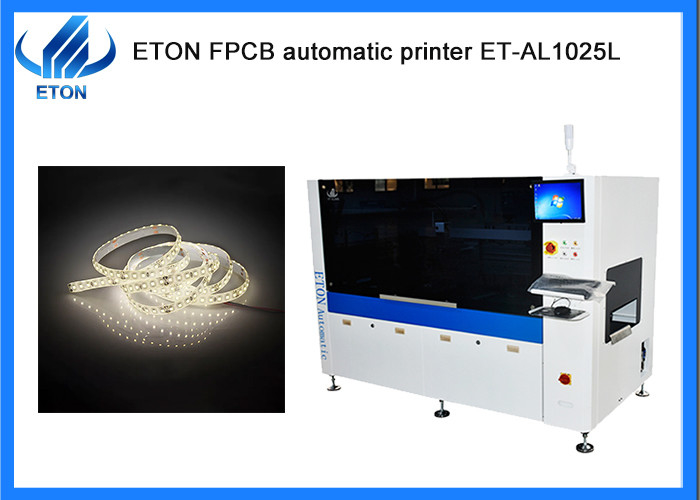

SMT tamOtomatik üretimline yüksek performanslı stencil yazıcı makinesi
Makine yapılandırması
● Programlanabilir asılı baskı kafası;
*İki set adımlı motor sürücü,ön ve arka kazık basıncı kazık malzemesinin yorgunluk deformasyonundan kaynaklanan ön ve arka baskı tutarsızlığını sağlamak için ayrı ayrı ayarlanabilir;
*Yapışmayı etkili bir şekilde kontrol edin, baskı verimliliğini iyileştirin ve lehimli pasta sızıntısını önleyin;
● Standart paslanmaz çelik kazık, benzersiz tasarım, bıçağın kullanım ömrünü artırır;
● Aşağı bakış düzeni sistemi;
● CNC rehber ray ayarlama;
● Endüstriyel kontrollü bilgisayar,Windows XP arayüzü işletim sistemi;
● Dahili yazılım teşhis sistemi;
● SMEMA arayüzü.
Teknik parametreler
| Ekran Çerçeveleri |
Min Boyut |
850 mm |
| Maksimum Boyut |
550 mm |
| Kalınlığı |
25~45mm |
| FPCB Min Boyut |
50 mm |
| FPCB Maksimum Boyutu |
260 mm |
| FPCB kalınlığı |
0.5~5mm |
| FPCB Warpage |
En fazla FPCB çaprazı %1 |
| Taşıma Yüksekliği |
900±40 mm |
| Taşıma Yönü |
Soldan sağa |
| Taşıma Hızı |
Max 1000mm/S Programlanabilir (Ayarlanabilir) |
| Yönetim Kurulu |
Destek Sistemi |
Platformu kaldırma gerginliği |
| Sıkıştırma sistemi |
Kenar klemesi sabit |
| Yazdırma başlığı |
İki bağımsız motorlu baskı başlığı |
| Squeegee Hızı |
6~300mm/s |
| Squeegee Basıncı |
0~10Kg/cm2 |
| Squeegee açısı |
55° (Standard) |
| Squeegee tipi |
Paslanmaz çelik ((Standard), plastik |
| Şablon Ayrım Hızı |
0.1 ~ 20mm/s Programlanabilir |
| Temizlik Sistemi |
El temizliği |
| Tablo Düzenleme aralıkları |
X:±5mm;Y:±5mm;θ:±2° |
| Makine |
| Yer doğruluğunu tekrarla. |
±0,01mm |
| Baskı Doğruluğu |
±0,025 mm |
| Döngü Zamanı |
≤9s (Yazdırma ve Temizlik hariç) |
| Hava Gerekli |
4.5~6Kg/cm2 |
| Güç Girdi |
AC:220±10%,50/60HZ 1Φ 1.5KW |
| Kontrol Yöntemi |
PC Kontrolü |
| Makine Boyutları |
1754 ((L) X1249 ((W) X1600 ((H) mm |
| Makine ağırlığı |
Yaklaşık: 600Kg |
| FPCB taşımacılığı levha yüksekliğinde |
20 mm |
Sergilerimiz
Eton, Hindistan Mumbai Sergisi, Hindistan Delhi Sergisi, Mısır Sergisi, Türkiye Sergisi, Pakistan Sergisi,Ve 30'dan fazla ülkeyle ticaret yapıyorlar.Ayrıca, Guangzhou Guangya Exhibition, Shanghai Munich Exhibition, Chongqing LED Light Exhibition gibi yerli büyük sergilerimize katıldık.
Hizmet
Satış öncesi hizmet
Uygun bir üretim planı sağlayın
Tesisin elektrik ekipmanları ve düzenleri hakkında tavsiye vermek
Satış hizmeti
Makine durumunu zamanında bildir
Takip edin ve test makinesi videosunu gönderin.
Satış sonrası hizmet
Yazılım ömür boyu yükseltme
24 saat online sorunlarla başa çıkmak için
Mühendisler makineyi çalıştırmak ve hataları düzeltmek için yere gelebilirler
Düzenli ziyaret (bir yıllık garanti süresi, yedek parçaların onarımı ücretsizdir; Garanti sonrası yılda bir veya iki kez)
Nakliye ve Teslimat
Nakliye yolu:
※ Uçak yoluyla, örnek ve küçük paket için
※ Deniz yoluyla, büyük paket ve miktar için;
* Müşterinin istediği diğer yollar.
Teslimat süresi:
30 gün içinde.
Sık Sorulan Sorular
Ürünlerinizin gerçek hızı nedir?
A. Bir çok faktörden kısıtlanan makinenin gerçek hızı için, bileşen sayısı, PCB kartını gönderme ve kartı alma süresi vb.Ve gerçek ürünler ve ihtiyaçlar için karar verir..
S. Seç ve yerleştir makineniz PCB kartına kaç bileşen monte edebilir?
A. Bu müşterilerimizin ihtiyaçları ve PCB kartının boyutu için.
S. Makineniz günde kaç ürün üretebilir?
A. Makinemizin kapasitesi gerçek ürünlere göre,ve PCB kartınızdaki bileşen sayısı, ürünlerinizle makinemizin gerçek hızını belirlemek için önemli bir faktördür..
