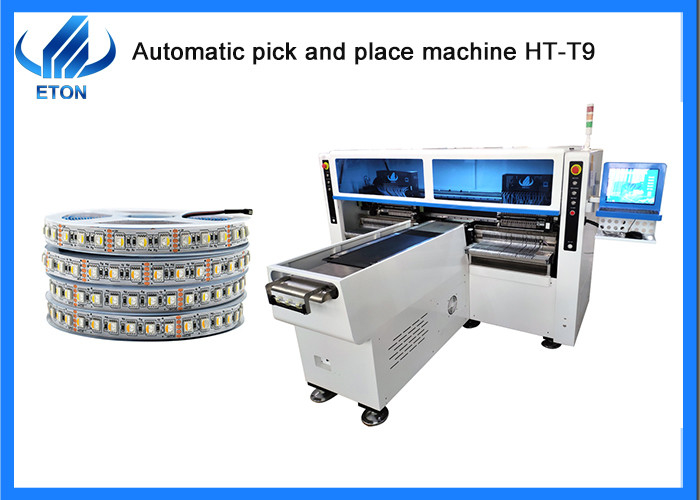

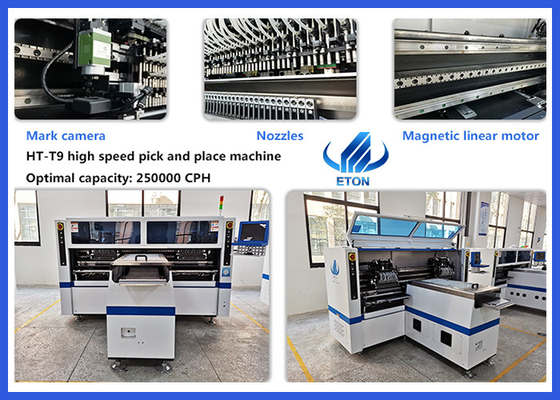

Esnek PCB montajı 250K kapasiteli 68 besleyici istasyonu SMT yerleştirme makinesi
Özellikleri
- Üretim ile Üretim aynı anda 4 çeşit malzeme ile yüksek kapasiteli, 5M, 50M veya herhangi bir uzunlukta esnek bant ve rulo için kullanılabilir.
- Çift kollu dört modül, her montaj parçası için 17 nozel, A veya B kısmı ayrı veya senkronize monte edilebilir.
- Otomatik kalibrasyon, yüksek hassasiyet, RGB için kullanılabilir.
- Eksklüziv patent teknolojisi: Toplamak için grup ve grup monte.
IPC9850 Kapasite: 200000 ~ 250000 CPH
Patent numarası: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Teknik parametreler
| Model |
HT-T9 |
| Boyut |
| Uzunluk |
3100 mm |
| Genişliği |
2300mm |
| Yükseklik |
1550 mm |
| Toplam Ağırlık |
1700 kg |
| PCB |
| PCB Uzunluğu Genişliği |
250 mm*her uzunlukta |
| PCB kalınlığı |
0.5-1,5 mm |
| PCB Sıkıştırma |
Düzenlenebilir basınçlı pnevmatik |
| Montaj Kipi |
Almak için grup ve monte etmek için grup |
| İşletim sistemi. |
| Sistem |
Windows7 |
| Yazılım |
Bağımsız Ar-Ge |
| Görüntüle |
Dokunmatik ekran monitörü |
| Girdi Aygıtı |
Klavye, Fare |
| Görme Sistemi |
| Kamera numarası |
5 PCS (Dijital kamera) |
| Görme düzeni, MARK düzeltmesi |
| Montaj Doğruluğu |
±0,02 mm |
| Montaj Yüksekliği |
5 mm |
| Montaj alanı |
200000~250000 CPH |
| Bileşenler |
LED 3014/ 3020/ 3528/ 5050 ve kondansatörler, dirençler, köprü düzelticileri vb. |
| Bileşenler Hız |
0.5mm |
| Besleme istasyonunun numarası |
68 PCS |
| No. of nozzles |
68 PCS |
| Güç |
380AC 50 HZ |
| Güç tüketimi |
6kw |
| Çalışma ortamı |
23°C±3°C |
| Taşıyıcı iletim |
Maksimum Uzunluk: 1000 mm |
| İletişim hızı |
> 500mm/s |
| İletişim Yönü |
Single ((sol→ sağ veya sağ→ sol) |
| İletişim Modu |
Çevrimiçi sürücü |
| Konum Kipi |
Optik |
| Gaz tüketimi |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Elektrikli kontrol |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Eksenleri |
Yüksek kaliteli manyetik doğrusal motor+servo motor |
| Beslenme yolu |
Çift motorlu elektrikli besleyici |
Sertifikalar
SMT makinesinde deneyimli bir üreticisi olarak, 14 buluş patenti, 135 pratik patent, 55 yazılım telif hakkı,Üretim ve denetim için kazanan Ar-Ge departmanımızlaAyrıca CE, CCC, SIRA gibi yurtdışında sertifikalar aldı.vb.
Paketler
Paket adımımız üflemeyi takip etmektir:
ADEM 1: Toz ve suyu önlemek için film ambalajı;
2. ADEM: Makinenin dışını korumak için bir pamuk köpüğü filmini paketlemek;
Adım 3: Taşıma sırasında kuru tutmak için vakumlu kağıt paketi ve nem geçirmez torba;
ADEM 4: Makinenin güvenliğini sağlamak için sağlam ahşap kutularla donatmak, daha sonra kamyonlarla belirtilen limana taşınmak.
Teslimat: deniz yolu, hava yolu, kara yolu.
Sık Sorulan Sorular
S: Makinelerinizin kalite sertifikaları var mı?
Cevap: CE, SIRA, CCC, ISO ile "iyi bilinen marka" ve birçok teknoloji patentine sahip yüksek teknolojili bir işletmeyiz ve LED ışık üretim hattı programında zengin deneyime (12 yıldan fazla) sahibiz.
Makinalarınızın kalitesi nedir?
A. SMT makinesinde deneyimli bir üreticisi olarak, 9 buluş patenti, 112 pratik patent, 12 yazılım telif hakkı,Üretim ve denetim için kazanan Ar-Ge departmanımızlaVe Çin Yüksek Teknoloji Girişimi, Shenzhen TOP markası olarak ödüllendirilen bizler, makinelerimizin yüksek kalitesini Çin'de mükemmel bir üreticiler olarak garanti ediyoruz.
