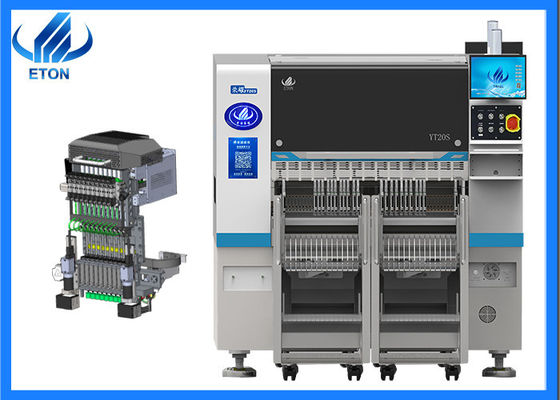

Yeni 104 adet besleme istasyonu 48000 kapasiteli SMT toplama ve yerleştirme makinesi
Makinenin ana özellikleri
Entegre Yerleştirme Başkanı
Hafif, baş bütünleşik olarak şekillendirilmiştir, Z eksenlerinin 10 seti modüler manyetik doğrusal motor tarafından bağımsız olarak kontrol edilir, bu da hız, doğruluk ve istikrarı büyük ölçüde artırır
Hassas Köşe Sistemi
Modüler köşe sistemi, yüksek hassasiyetli yerleştirmeyi sağlamak için her bileşenin açısını bağımsız olarak kontrol eder.
Vakum algılama cihazı
Ekipmanın istikrarını ve ürünün güvenilirliğini artıran bağımsız algılama fonksiyonuna sahip her bir yerleştirme başlığı.
Ultra yüksek hızlı kapasite
Yüksek kaliteli manyetik doğrusal motorları ve çok fonksiyonel modüler başı benimseyerek, yerleştirme yeteneği geleneksel makinelere kıyasla %25 arttı ve en iyi hız 98000CPH'ye ulaştı
Makine ana parametre
| Model |
YT20S |
| Boyut |
| Uzunluk |
1480 mm |
| Genişliği |
2680 mm |
| Yükseklik |
1650 mm |
| Toplam Ağırlık |
2380 kg |
| PCB |
| PCB Uzunluğu Genişliği |
Max:500*300mm ((1200*450 seçeneği) Min:50*50mm |
| PCB kalınlığı |
0.5-5mm |
| PCB Sıkıştırma |
Silindir sıkıştırma, ray genişliği ayarlanabilir |
| Montaj Kipi |
Grup toplama ve ayrı yerleştirmeayrı toplama ve ayrı yerleştirme |
| İşletim sistemi. |
| Sistem |
Windows7 |
| Yazılım |
Bağımsız Ar-Ge |
| Görüntüle |
LED monitörü |
| Girdi Aygıtı |
Klavye, Fare |
| Görme Sistemi |
| Kamera numarası |
1 PCS (Baş uçuş görüş kamerası) |
| 2 PCS Mark kamerası |
| Montaj Doğruluğu |
CHIP±0.03mm QFP±0.025mm Cpk |
| Montaj Yüksekliği |
16 mm (Diğer yükseklikler özelleştirilebilir) |
| Montaj Hızı |
98000 CPH ((En iyi durumda) |
| Bileşenler |
0201 ~ 12MM ambalaj malzemesi ve IC malzemesi ((Optional sabit kamera için 0201 ~ 35 * 35MM),Diğer bileşen boyutu özelleştirilebilir |
| Bileşenler alanı |
0.2mm |
| Besleme istasyonunun numarası |
104 PCS |
| No. of nozzles |
20 PCS |
| Güç |
220AC 50HZ |
| Güç tüketimi |
1.5kw |
| Çalışma ortamı |
23°C±3°C |
| İletişim hızı |
>1000mm/s |
| İletişim Yönü |
Single ((sol→ sağ veya sağ→ sol) |
| İletişim Modu |
Çevrimiçi sürücü |
| Konum Kipi |
Optik |
| Gaz tüketimi |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrikli kontrol |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Eksenleri |
Yüksek kaliteli manyetik doğrusal motor |
| Beslenme yolu |
Çift motorlu akıllı besleyici |
| Üretim yönetimi MES sistemi arayüzü |
Özel |
Paketler
1. Adım: Ekipmanın yayılmasını önlemek için germe filmi ile sarın.
Adım 2: Vacuum kağıt ambalajı ve nem geçirmez torba, böylece makine nemden korunmak için nakliye sırasında kuru kalabilir.
Adım 3: Taşıma sırasında makineye zarar gelmemesi için makineyi sabitlemek için kemerler ve üçgen ahşap kullanın.
Adım 4: Her ihraç edilen makine, teslim edilen ürünün iyi olduğundan emin olmak için sağlam ihracat ahşap kutuları ile donatılacak.
Nakliye ve Teslimat
Genellikle malları konteynerlerle limana götürürüz ve daha sonra varış noktasına gönderiyoruz.
Hizmet
Bakım süresi 1 yıl
Garanti süresi boyunca tamir edilmesi ve değiştirilmesi gereken tüm parçalar ücretsiz olacaktır.
Yazılım ve donanım ömrü boyunca bakım
Ücretsiz yükseltme yazılımı, yazılım Reach ve ETON tarafından geliştirildi, bu yüzden tüm yaşam boyunca ücretsiz yükseltme güncellemelerini destekliyoruz.
Müşterileri düzenli olarak ziyaret edin ve bilgi toplayın
Müşterileri düzenli olarak ziyaret ediyoruz.Yerel müşterileri ziyaret edeceğiz ve hizmetimizi destekleyeceğiz ve zamanında müşteri önerileri hakkında geri bildirim toplayacağız.
Teknoloji ve ekipman hakkında en son bilgileri sağlayın
Müşterilerimize profesyonel teknoloji önerileri veriyoruz ve güncel haberleri müşterilerimizle paylaşıyoruz.
Yerel hizmet
Hindistan'da Mumbai ve Yeni Delhi gibi bazı resmi sitelerimiz var, ayrıca Mısır, Türkiye'de de mühendislerimizle zamanında hizmet verebilecek sitelerimiz var.
İhtiyaçlarınıza göre, özel kıdemli mühendis ücretsiz kurulum için fabrikaya gelecek ve makineyi nasıl kullanacağınızı öğretecektir.
