Ar-Ge yazılımı elektrikli kart montajı SMT Al ve yerleştirme makinesi
Makinenin ana özellikleri
Entegre Yerleştirme Başkanı
Hafif, baş bütünleşik olarak şekillendirilmiştir, Z eksenlerinin 10 seti modüler manyetik doğrusal motor tarafından bağımsız olarak kontrol edilir, bu da hız, doğruluk ve istikrarı büyük ölçüde artırır
Hassas Köşe Sistemi
Modüler köşe sistemi, yüksek hassasiyetli yerleştirmeyi sağlamak için her bileşenin açısını bağımsız olarak kontrol eder.
Vakum algılama cihazı
Ekipmanın istikrarını ve ürünün güvenilirliğini artıran bağımsız algılama fonksiyonuna sahip her bir yerleştirme başlığı.
Ultra yüksek hızlı kapasite
Yüksek kaliteli manyetik doğrusal motorları ve çok fonksiyonel modüler başı benimseyerek, yerleştirme yeteneği geleneksel makinelere kıyasla %25 arttı ve en iyi hız 98000CPH'ye ulaştı
Makine ana parametre
| Model |
YT20S |
| Boyut |
| Uzunluk |
1480 mm |
| Genişliği |
2680 mm |
| Yükseklik |
1650 mm |
| Toplam Ağırlık |
2380 kg |
| PCB |
| PCB Uzunluğu Genişliği |
Max:500*300mm ((1200*450 seçeneği) Min:50*50mm |
| PCB kalınlığı |
0.5-5mm |
| PCB Sıkıştırma |
Silindir sıkıştırma, ray genişliği ayarlanabilir |
| Montaj Kipi |
Grup toplama ve ayrı yerleştirmeayrı toplama ve ayrı yerleştirme |
| İşletim sistemi. |
| Sistem |
Windows7 |
| Yazılım |
Bağımsız Ar-Ge |
| Görüntüle |
LED monitörü |
| Girdi Aygıtı |
Klavye, Fare |
| Görme Sistemi |
| Kamera numarası |
1 PCS (Baş uçuş görüş kamerası) |
| 2 PCS Mark kamerası |
| Montaj Doğruluğu |
CHIP±0.03mm QFP±0.025mm Cpk |
| Montaj Yüksekliği |
16 mm (Diğer yükseklikler özelleştirilebilir) |
| Montaj Hızı |
98000 CPH ((En iyi durumda) |
| Bileşenler |
0201 ~ 12MM ambalaj malzemesi ve IC malzemesi ((Optional sabit kamera için 0201 ~ 35 * 35MM),Diğer bileşen boyutu özelleştirilebilir |
| Bileşenler alanı |
0.2mm |
| Besleme istasyonunun numarası |
104 PCS |
| No. of nozzles |
20 PCS |
| Güç |
220AC 50HZ |
| Güç tüketimi |
1.5kw |
| Çalışma ortamı |
23°C±3°C |
| İletişim hızı |
>1000mm/s |
| İletişim Yönü |
Single ((sol→ sağ veya sağ→ sol) |
| İletişim Modu |
Çevrimiçi sürücü |
| Konum Kipi |
Optik |
| Gaz tüketimi |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrikli kontrol |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Eksenleri |
Yüksek kaliteli manyetik doğrusal motor |
| Beslenme yolu |
Çift motorlu akıllı besleyici |
| Üretim yönetimi MES sistemi arayüzü |
Özel |
Paketler
Film ambalajı ve köpüklü pamuk, ve sağlam ahşap kutular içinde vakum torbası kaplama.
Piyasa
Ürünlerimiz Güney Kore, Hindistan, Vietnam, Tunus, Mısır, Türkiye, Rusya, Brezilya vb. gibi 30'dan fazla ülkeye ve bölgeye ihraç edildi. Ve burada büyük müşterilerimizden bazıları:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR ve benzeri.

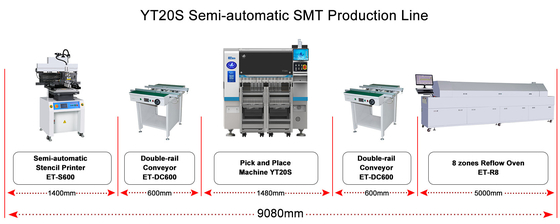

SMT Line çözümü
Hizmet
- Müşterilerimizin ihtiyaçlarını karşılamak için tam hat çözümleri sunuyoruz.
- Hindistan'da Mumbai, Dammam ve Yeni Delhi gibi bazı resmi sitelerimiz var, ayrıca Mısır, Türkiye'de de mühendislerimizle zamanında servis sağlayabilecek sitelerimiz var.
- Makinemizi satın aldığınız sürece mühendislerimizi ücretsiz olarak arızaları düzeltmek ve eğitmek için ayarlayacağız, makineyi kullanmayı öğrenene kadar.
- Çinli mühendisler özellikle COVID-19 salgını döneminde çevrimiçi hizmetler sunabilir.
- Gerekirse, Çinli mühendisler fabrikanıza ücretsiz kurulum için gelip makineyi nasıl kullanacağınızı öğretecekler.
- Makinenin yazılımının ücretsiz güncellemesi.
- Mühendislerimizi fabrikayı kontrol etmek veya makinenin durumunu test etmek için ziyaret edeceğiz.
Bizim avantajımız.
Sizin için SMT hattı çözümü sağlayabiliriz!
Toplama ve yerleştirme makinesini/reflow fırını/stencil yazıcı/pcb taşıyıcı/SPI/AOI.etc.
1LED ampuller, DOB, lens, panel ışığı, aşağı ışık, sokak lambası, tüp,0.5 metre, 1 metre bant ışığı, vb.
2Ücretsiz kurulum ve eğitim için yabancı mühendisler sağlayın.
3Çin'in SMT makine üreticilerinin en iyi markası,ETON için 500 çalışan
