Yüksek kaliteli SMT boru üretimi 68 besleme istasyonu SMT toplama ve yerleştirme makinesi
SMT Line çözümü
SMT üretim hattı iki şemaya sahiptir:Yarım otomatik ve tamamen otomatik hat.Eğer yeni başlıyorsanız, size yarım otomatik bir üretim hattı yapmanızı öneririm.maliyetinizi etkili bir şekilde tasarruf edebilirsiniz.
Bizim avantajımız.
Sizin için SMT hattı çözümü sağlayabiliriz!
Toplama ve yerleştirme makinesini/reflow fırını/stencil yazıcı/pcb taşıyıcı/SPI/AOI.etc.
1LED ampuller, DOB, lens, panel ışığı, aşağı ışık, sokak lambası, tüp,0.5 metre, 1 metre bant ışığı, vb.
2Ücretsiz kurulum ve eğitim için yabancı mühendisler sağlayın.
3Çin'in SMT makine üreticilerinin en iyi markası,ETON için 500 çalışan
Açıklama
Özellikleri
- Yüksek kaliteli manyetik doğrusal motor+servo motor
- 0.6 M, 0.9 M, 1.2 M katı PCB ve 0.5 M, 1 M LED esnek şeritine uygulanır. Yüksek kapasiteli 4 tür malzeme ile üretilen. LED çipi ve direncin herhangi bir oranıyla pano için kullanılabilir.

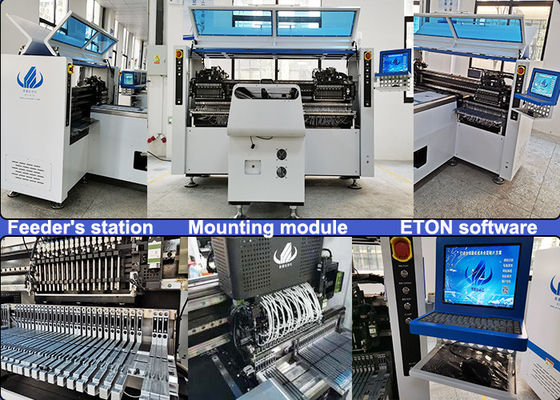

- İki montaj modülü, her montaj parçası için 17 nozel, parça A veya parça B ayrı veya senkronize monte edilebilir.
- Eksklüziv patent teknolojisi: Toplamak için grup ve grup monte.
IPC9850 Kapasite: 150000-180000 CPH
Patent numarası: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Teknik parametreler

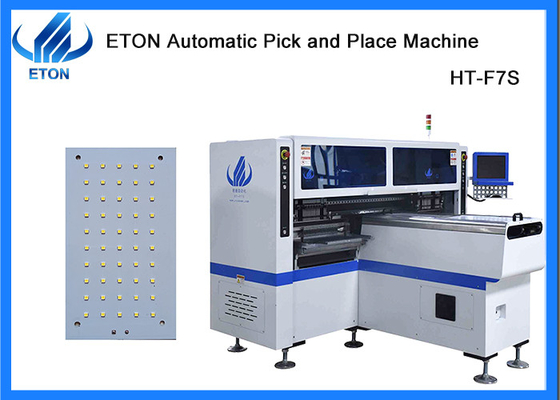

| Model |
HT-F7S |
| Boyut |
| Uzunluk |
2700mm |
| Genişliği |
2300mm |
| Yükseklik |
1550 mm |
| Toplam Ağırlık |
1700 kg |
| PCB |
| PCB Uzunluğu Genişliği |
Max:1200*330mm Min:100*100mm |
| PCB kalınlığı |
0.5-5mm |
| PCB Sıkıştırma |
Düzenlenebilir basınçlı pnevmatik |
| Montaj Kipi |
Almak için grup ve monte etmek için grup |
| İşletim sistemi. |
| Sistem |
Windows7 |
| Yazılım |
Bağımsız Ar-Ge |
| Görüntüle |
Dokunmatik ekran monitörü |
| Girdi Aygıtı |
Klavye, Fare |
| Görme Sistemi |
| Kamera numarası |
5 PCS (Dijital kamera) |
| Görme düzeni, MARK düzeltmesi |
| Montaj Doğruluğu |
±0,02 mm |
| Montaj Yüksekliği |
5 mm |
| Montaj Hızı |
150000~180000 CPH |
| Bileşenler |
LED 3014/ 3020/ 3528/ 5050 ve kondansatörler, dirençler, köprü düzelticileri vb. |
| Bileşenler Hız |
0.5mm |
| Besleme istasyonunun numarası |
68 PCS |
| No. of nozzles |
34 PCS |
| Güç |
380AC 50 HZ |
| Güç tüketimi |
6kw |
| Çalışma ortamı |
23°C±3°C |
| İletişim hızı |
Maksimum Uzunluk:1200 mm |
| İletişim Yönü |
Single ((sol→ sağ veya sağ→ sol) |
| İletişim Modu |
Çevrimiçi sürücü |
| Konum Kipi |
Optik |
| Gaz tüketimi |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrikli kontrol |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Eksenleri |
Yüksek kaliteli manyetik doğrusal motor+servo motor |
| Beslenme yolu |
Çift motorlu elektrikli besleyici |

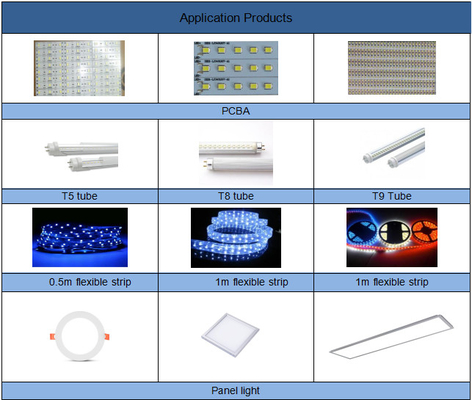

Makine uygulaması
UygulamaLikatör: 0.6M'ye uygulanır.0.9M,1.2M sert PCB ve 0.5M,1M esnek LED şeridi. ve ayrıca boru, panel ışık, ampul vb montaj için uygundur.
PCB boyutu: Max:1200*330mm; Min:100*100mm.
Piyasa
Ürünlerimiz Güney Kore, Hindistan, Vietnam, Tunus, Mısır, Türkiye, Rusya, Brezilya vb. gibi 30'dan fazla ülkeye ve bölgeye ihraç edildi. Ve burada büyük müşterilerimizden bazıları:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR ve benzeri.
