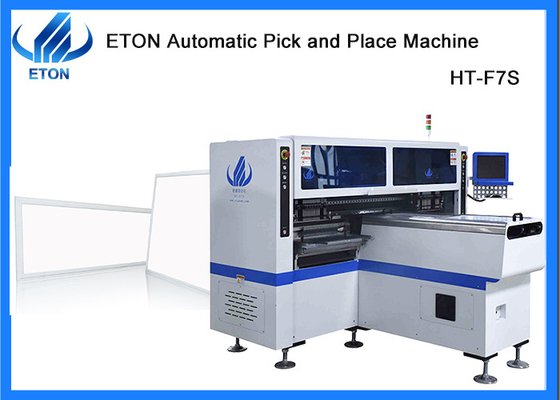

0.5/1m bant üretimi yüksek hızlı 180K SMT al ve yerleştir makinesi
Nakliye ve Teslimat
Kara taşımacılığı:İç ülkeler için uygun ve uygun fiyatlı;
Hava kargo:acil bir mal için ve en pahalı ulaşım yoludur;
Nakliye:Ağır mallar için uygundur ve müşterilerin malların varış zamanını kabul etmeleri için kolay olan nakliye maliyetinin kolaylığı ve daha düşük olması.
Açıklama
Özellikleri
- Yüksek kaliteli manyetik doğrusal motor+servo motor
- 0.6 M, 0.9 M, 1.2 M katı PCB ve 0.5 M, 1 M LED esnek şeritine uygulanır. Yüksek kapasiteli 4 tür malzeme ile üretilen. LED çipi ve direncin herhangi bir oranıyla pano için kullanılabilir.

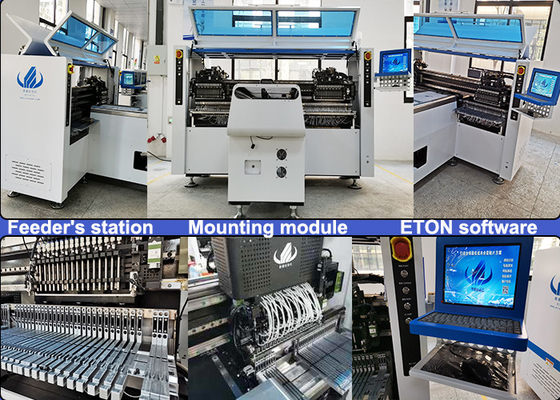

- İki montaj modülü, her montaj parçası için 17 nozel, parça A veya parça B ayrı veya senkronize monte edilebilir.
- Eksklüziv patent teknolojisi: Toplamak için grup ve grup monte.
IPC9850 Kapasite: 150000-180000 CPH
Patent numarası: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Teknik parametreler
| Model |
HT-F7S |
| Boyut |
| Uzunluk |
2700mm |
| Genişliği |
2300mm |
| Yükseklik |
1550 mm |
| Toplam Ağırlık |
1700 kg |
| PCB |
| PCB Uzunluğu Genişliği |
Max:1200*330mm Min:100*100mm |
| PCB kalınlığı |
0.5-5mm |
| PCB Sıkıştırma |
Düzenlenebilir basınçlı pnevmatik |
| Montaj Kipi |
Almak için grup ve monte etmek için grup |
| İşletim sistemi. |
| Sistem |
Windows7 |
| Yazılım |
Bağımsız Ar-Ge |
| Görüntüle |
Dokunmatik ekran monitörü |
| Girdi Aygıtı |
Klavye, Fare |
| Görme Sistemi |
| Kamera numarası |
5 PCS (Dijital kamera) |
| Görme düzeni, MARK düzeltmesi |
| Montaj Doğruluğu |
±0,02 mm |
| Montaj Yüksekliği |
5 mm |
| Montaj Hızı |
150000~180000 CPH |
| Bileşenler |
LED 3014/ 3020/ 3528/ 5050 ve kondansatörler, dirençler, köprü düzelticileri vb. |
| Bileşenler Hız |
0.5mm |
| Besleme istasyonunun numarası |
68 PCS |
| No. of nozzles |
34 PCS |
| Güç |
380AC 50 HZ |
| Güç tüketimi |
6kw |
| Çalışma ortamı |
23°C±3°C |
| İletişim hızı |
Maksimum Uzunluk:1200 mm |
| İletişim Yönü |
Single ((sol→ sağ veya sağ→ sol) |
| İletişim Modu |
Çevrimiçi sürücü |
| Konum Kipi |
Optik |
| Gaz tüketimi |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrikli kontrol |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Eksenleri |
Yüksek kaliteli manyetik doğrusal motor+servo motor |
| Beslenme yolu |
Çift motorlu elektrikli besleyici |

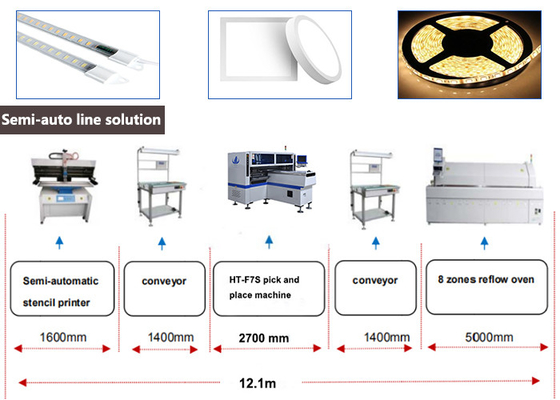

SMT Line çözümü
Tam bir yarı otomatik üretim için yarı otomatik şablonlu yazıcı makinesi, taşıyıcı, toplama ve yerleştirme makinesi ve geri akış fırını gibi birkaç cihaza ihtiyaç duyan tüm yarı otomatik bir hat.
Her makinenin görevi üflemektir:
Sertifikalar
SMT makinesinde deneyimli bir üreticisi olarak, 14 buluş patenti, 135 pratik patent, 55 yazılım telif hakkı,Üretim ve denetim için kazanan Ar-Ge departmanımızlaAyrıca CE, CCC, SIRA gibi yurtdışında sertifikalar aldı.vb.
Hizmet
- Profesyonel çözümler: Profesyonel SMT Tam hat çözümleri sağlayın
- Ücretsiz Garanti: Bir yıllık garanti fabrika hizmeti. Garanti süresi içinde hasar gören tüm parçalar ücretsiz olarak değiştirilecektir.
- Ücretsiz Kurulum: Düzenli üretimi sağlamak için yerinde ücretsiz kurulum.
- Ücretsiz Teknik Eğitim: Uygulama ve bakım konusunda profesyonel eğitim.
- Ücretsiz Teknik Destek: 7 * 24 teknik çevrimiçi destek.
- Ücretsiz Yazılım Güncelleme: Ömür boyu ücretsiz yazılım güncelleme sunun
Sık Sorulan Sorular
S. Seç ve yerleştir makineniz PCB kartına kaç bileşen monte edebilir?
A. Bu müşterilerimizin ihtiyaçları ve PCB kartının boyutu için.
S. Makineniz esas olarak hangi bileşenlere monte edilmiştir?
A. IC, LED çipi, dirençler, kondansatörler ve lens gibi şekilli bileşenler monte edebilen çok fonksiyonel seçme ve yerleştirme makinesi için.Yüksek hızlı montaj makinesi montaj bileşenleri LED3014/3020/35285050, dirençler, kondansatörler ve düzlendirici.
