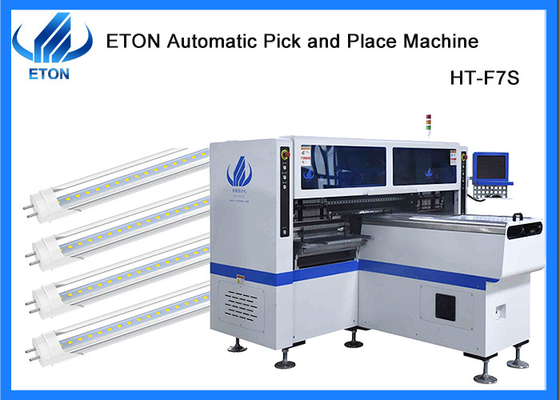

1700KG'lık LED doğrusal ürünler SMT yüksek hızlı üretim ekipmanlarını monte ediyor
Piyasa
SMT yüksek hızlı seçme ve yerleştirme makinemizle 30'dan fazla ülkeyle 11 yıllık ticaret için, birçok ortakla iş yapmaya başladık:
Sergilerimiz
30'dan fazla ülke ve bölgeye sahip olan SMT seçme ve yerleştirme makinesi ticareti konusunda deneyimli bir şirket olarak, Eton yabancı ülkelerin birçok sergisine katıldı,Hindistan Mumbai Sergisi gibi.Hindistan Delhi Sergisi, Mısır Sergisi, Türkiye Sergisi, Pakistan Sergisi vb. Ayrıca Guangzhou Guangya Sergisi gibi yerli sergilerimize de katıldık.Şangay Münih Fuarı, Chongqing LED ışık sergisi, vb.
Açıklama
Özellikleri
- Yüksek kaliteli manyetik doğrusal motor+servo motor
- 0.6 M, 0.9 M, 1.2 M katı PCB ve 0.5 M, 1 M LED esnek şeritine uygulanır. Yüksek kapasiteli 4 tür malzeme ile üretilen. LED çipi ve direncin herhangi bir oranıyla pano için kullanılabilir.

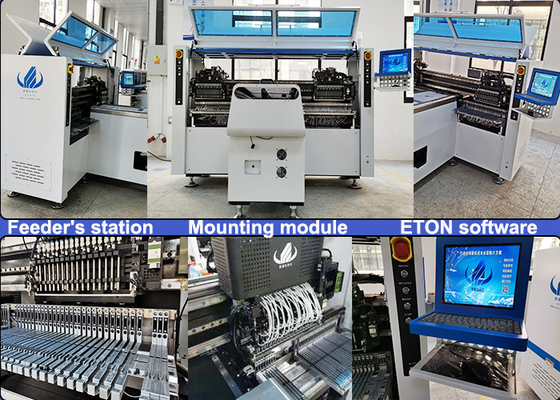

- İki montaj modülü, her montaj parçası için 17 nozel, parça A veya parça B ayrı veya senkronize monte edilebilir.
- Eksklüziv patent teknolojisi: Toplamak için grup ve grup monte.
IPC9850 Kapasite: 150000-180000 CPH
Patent numarası: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Teknik parametreler
| Model |
HT-F7S |
| Boyut |
| Uzunluk |
2700mm |
| Genişliği |
2300mm |
| Yükseklik |
1550 mm |
| Toplam Ağırlık |
1700 kg |
| PCB |
| PCB Uzunluğu Genişliği |
Max:1200*330mm Min:100*100mm |
| PCB kalınlığı |
0.5-5mm |
| PCB Sıkıştırma |
Düzenlenebilir basınçlı pnevmatik |
| Montaj Kipi |
Almak için grup ve monte etmek için grup |
| İşletim sistemi. |
| Sistem |
Windows7 |
| Yazılım |
Bağımsız Ar-Ge |
| Görüntüle |
Dokunmatik ekran monitörü |
| Girdi Aygıtı |
Klavye, Fare |
| Görme Sistemi |
| Kamera numarası |
5 PCS (Dijital kamera) |
| Görme düzeni, MARK düzeltmesi |
| Montaj Doğruluğu |
±0,02 mm |
| Montaj Yüksekliği |
5 mm |
| Montaj Hızı |
150000~180000 CPH |
| Bileşenler |
LED 3014/ 3020/ 3528/ 5050 ve kondansatörler, dirençler, köprü düzelticileri vb. |
| Bileşenler Hız |
0.5mm |
| Besleme istasyonunun numarası |
68 PCS |
| No. of nozzles |
34 PCS |
| Güç |
380AC 50 HZ |
| Güç tüketimi |
6kw |
| Çalışma ortamı |
23°C±3°C |
| İletişim hızı |
Maksimum Uzunluk:1200 mm |
| İletişim Yönü |
Single ((sol→ sağ veya sağ→ sol) |
| İletişim Modu |
Çevrimiçi sürücü |
| Konum Kipi |
Optik |
| Gaz tüketimi |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrikli kontrol |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Eksenleri |
Yüksek kaliteli manyetik doğrusal motor+servo motor |
| Beslenme yolu |
Çift motorlu elektrikli besleyici |

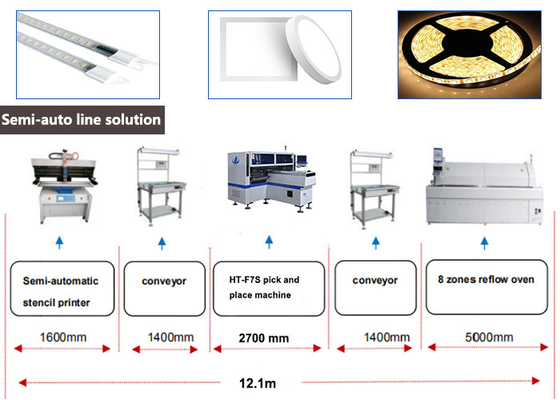

SMT Line çözümü
Yarım otomatik üretim hattı için gerekli ekipmanlar şunları içerir:
- Yarım otomatik baskı makinesi:Lehimli pasta, PCB bantına şablonla basılır.
- Al ve yerleştir:LED yongaları veya diğer bileşenleri PCB kartındaki belirlenmiş konuma yerleştirin;
- Geri akış fırını:Montaj bileşenlerine yapışması için lehim pastalarının erimiş olması;
- Taşıyıcı:yerleştirme ve lehim kalitesi denetlemek, ve aynı zamanda SMT üretim hattında PCB tabloları ve tamponlama aktarma rol oynamak
Bizim avantajımız.
ETONÇin'de SMT makinesi alanında öncüdür ve 11 yıldan fazla deneyime sahiptir. ve 9 buluş patentine sahip olan CCC, SIRA, CE sertifikalarına sahip, 200 pratik patent,49 fikri mülkiyet teknolojilerinin yazılım telif hakları.
Sık Sorulan Sorular
S. Makineyle ilgili bir sorun olduğunda nasıl denetim yapabilirim?
A. Şey, denetim profesyonel mühendisimiz tarafından makinenin kontrolü ve modülasyonu için yapılır. Eğer makinemizde herhangi bir sorunla karşılaşırsanız lütfen bizimle iletişime geçin.Ve biz de mühendisimizi ayarlayacağız..
S. Makine bakım süresi ne kadar, ücretsiz mi?
A. Makinemizin bakım süresi 1 yıldır ve müşterilerimiz için ücretsizdir.Bakım süresi bittikten sonra mühendislerimizin makineyi yılda bir veya iki kez serbestçe kontrol etmesini ve test etmesini sağlayacağız..
