Makinenin ana özellikleri
Entegre Yerleştirme Başkanı
Hafif, baş bütünleşik olarak şekillendirilmiştir, Z eksenlerinin 10 seti modüler manyetik doğrusal motor tarafından bağımsız olarak kontrol edilir, bu da hız, doğruluk ve istikrarı büyük ölçüde artırır
Hassas Köşe Sistemi
Modüler köşe sistemi, yüksek hassasiyetli yerleştirmeyi sağlamak için her bileşenin açısını bağımsız olarak kontrol eder.
Vakum algılama cihazı
Ekipmanın istikrarını ve ürünün güvenilirliğini artıran bağımsız algılama fonksiyonuna sahip her bir yerleştirme başlığı.
Ultra yüksek hızlı kapasite
Yüksek kaliteli manyetik doğrusal motorları ve çok fonksiyonel modüler başı benimseyerek, yerleştirme yeteneği geleneksel makinelere kıyasla %25 arttı ve en iyi hız 98000CPH'ye ulaştı

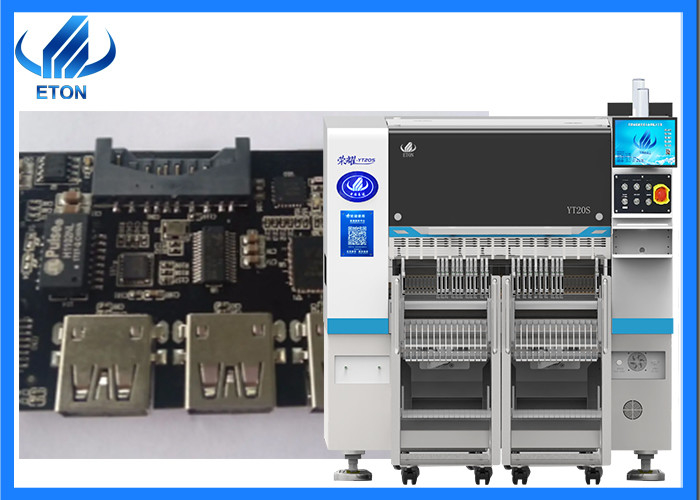

Makine ana parametre
| Model |
YT20S |
| Boyut |
| Uzunluk |
1480 mm |
| Genişliği |
2680 mm |
| Yükseklik |
1650 mm |
| Toplam Ağırlık |
2380 kg |
| PCB |
| PCB Uzunluğu Genişliği |
Max:500*300mm ((1200*450 seçeneği) Min:50*50mm |
| PCB kalınlığı |
0.5-5mm |
| PCB Sıkıştırma |
Silindir sıkıştırma, ray genişliği ayarlanabilir |
| Montaj Kipi |
Grup toplama ve ayrı yerleştirmeayrı toplama ve ayrı yerleştirme |
| İşletim sistemi. |
| Sistem |
Windows7 |
| Yazılım |
Bağımsız Ar-Ge |
| Görüntüle |
LED monitörü |
| Girdi Aygıtı |
Klavye, Fare |
| Görme Sistemi |
| Kamera numarası |
1 PCS (Baş uçuş görüş kamerası) |
| 2 PCS Mark kamerası |
| Montaj Doğruluğu |
CHIP±0.03mm QFP±0.025mm Cpk |
| Montaj Yüksekliği |
16 mm (Diğer yükseklikler özelleştirilebilir) |
| Montaj Hızı |
98000 CPH ((En iyi durumda) |
| Bileşenler |
0201 ~ 12MM ambalaj malzemesi ve IC malzemesi ((Optional sabit kamera için 0201 ~ 35 * 35MM),Diğer bileşen boyutu özelleştirilebilir |
| Bileşenler alanı |
0.2mm |
| Besleme istasyonunun numarası |
104 PCS |
| No. of nozzles |
20 PCS |
| Güç |
220AC 50HZ |
| Güç tüketimi |
1.5kw |
| Çalışma ortamı |
23°C±3°C |
| İletişim hızı |
>1000mm/s |
| İletişim Yönü |
Single ((sol→ sağ veya sağ→ sol) |
| İletişim Modu |
Çevrimiçi sürücü |
| Konum Kipi |
Optik |
| Gaz tüketimi |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrikli kontrol |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Eksenleri |
Yüksek kaliteli manyetik doğrusal motor |
| Beslenme yolu |
Çift motorlu akıllı besleyici |
| Üretim yönetimi MES sistemi arayüzü |
Özel |

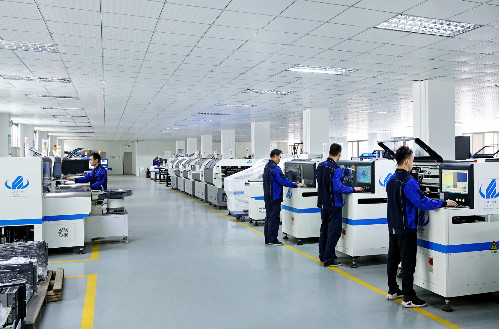

Şirket Profili
Shenzhen ETON Automation Equipment Co. LTD, Yüksek verimlilik, düşük tüketim üzerine odaklanan otomatik yüksek hızlı seçme ve yerleştirme makinelerinin önde gelen üreticisidir.Bu arada ETON aynı zamanda Çin'in en büyük yüksek teknoloji üreticisi ve güçlü tasarım kapasitesine sahiptir., Ar-Ge, üretim, satış ve hizmet, and rated as “Shenzhen high-tech enterprise” “China high-tech enterprise” “Shenzhen top brand” “2019 LED Technology innovation Award” “The 4th China LED First Innovation Award” “Industry Special Contribution Award” “Double soft enterprise” etc.
Shenzhen ETON Automation Equipment Co., Ltd. yerleştirme makinesi ekipmanlarının geliştirilmesi ve üretimi için kendini adadı."Müşterilere hizmet etme" kavramına ısrar etmek ve piyasa trendini belirlemek.
Sergi
Şirketimiz her yıl yurt içinde ve yurtdışında birçok sergiye katılır.
ETON'un standını, Shenzhen, Guangzhou, Chongqing, Shanghai ve diğer yerlerde düzenlenen büyük ölçekli sergiler de dahil olmak üzere Çin'deki bazı tanınmış büyük ölçekli sergilerde göreceksiniz.
Yabancı sergiler arasında Mumbai, Delhi, Mısır, Türkiye ve Vietnam da dahil olmak üzere 20'den fazla ülkede sergiler bulunmaktadır.
Nakliye ve paketleme
Tüm makineler vakum ve ahşap paketlerle dolu.
Adım 1: Film ambalajı.
Adım 2: Vakum ambalajı.
Adım3:Ağaç kutu ambalajı
Bize güvenebilirsiniz, çünkü makineyi korumak için profesyonel ve standart ambalajımız var.
Sık Sorulan Sorular
S: Ürünlerin hasar görmediğinden veya ıslanmadığından nasıl emin olabilirsiniz?
Cevap: Ürünleri korumak için birçok önlem alıyoruz.Kartonlara koyduk, plastik filmle sarıp bantla kapattık, böylece kartonlar yerlerinde kalır ve sulardan korunurlardı..
S: Makinenin arızalanma oranı nedir?
A: makinemiz çok istikrarlı, arıza oranı 0'dan az.001.
S: Al ve yerleştirme makinesinden başka ne tür bir makine sağlayacaksınız?
A: ETON, Çin'deki en büyük SMT makinesi üreticisi olarak, geri akış fırını, yazıcı, taşıyıcı, al ve yer makinesi, yükleyici, indiricisi gibi tüm SMT hattını sağlıyoruz.
S: Avantajlarınız nelerdir?
A: Şirketimiz beş düzey yönetim politikasına bağlıdır: samimi iş, araştırma ve geliştirmeye odaklanmak, üretim niyetleri, düşünceli hizmet, müşteri güvenisi.
