Makinenin ana özellikleri
Entegre Yerleştirme Başkanı
Hafif, baş bütünleşik olarak şekillendirilmiştir, Z eksenlerinin 10 seti modüler manyetik doğrusal motor tarafından bağımsız olarak kontrol edilir, bu da hız, doğruluk ve istikrarı büyük ölçüde artırır
Hassas Köşe Sistemi
Modüler köşe sistemi, yüksek hassasiyetli yerleştirmeyi sağlamak için her bileşenin açısını bağımsız olarak kontrol eder.
Vakum algılama cihazı
Ekipmanın istikrarını ve ürünün güvenilirliğini artıran bağımsız algılama fonksiyonuna sahip her bir yerleştirme başlığı.
Ultra yüksek hızlı kapasite
Yüksek kaliteli manyetik doğrusal motorları ve çok fonksiyonel modüler başı benimseyerek, yerleştirme yeteneği geleneksel makinelere kıyasla %25 arttı ve en iyi hız 98000CPH'ye ulaştı

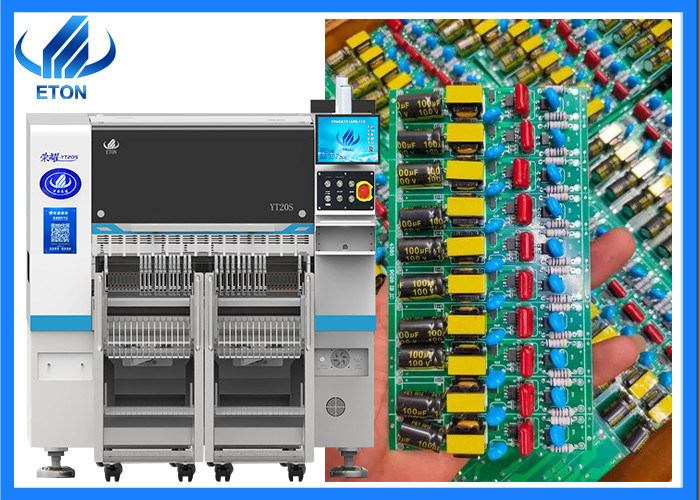

Makine ana parametre
| Model |
YT20S |
| Boyut |
| Uzunluk |
1480 mm |
| Genişliği |
2680 mm |
| Yükseklik |
1650 mm |
| Toplam Ağırlık |
2380 kg |
| PCB |
| PCB Uzunluğu Genişliği |
Max:500*300mm ((1200*450 seçeneği) Min:50*50mm |
| PCB kalınlığı |
0.5-5mm |
| PCB Sıkıştırma |
Silindir sıkıştırma, ray genişliği ayarlanabilir |
| Montaj Kipi |
Grup toplama ve ayrı yerleştirmeayrı toplama ve ayrı yerleştirme |
| İşletim sistemi. |
| Sistem |
Windows7 |
| Yazılım |
Bağımsız Ar-Ge |
| Görüntüle |
LED monitörü |
| Girdi Aygıtı |
Klavye, Fare |
| Görme Sistemi |
| Kamera numarası |
1 PCS (Baş uçuş görüş kamerası) |
| 2 PCS Mark kamerası |
| Montaj Doğruluğu |
CHIP±0.03mm QFP±0.025mm Cpk |
| Montaj Yüksekliği |
16 mm (Diğer yükseklikler özelleştirilebilir) |
| Montaj Hızı |
98000 CPH ((En iyi durumda) |
| Bileşenler |
0201 ~ 12MM ambalaj malzemesi ve IC malzemesi ((Optional sabit kamera için 0201 ~ 35 * 35MM),Diğer bileşen boyutu özelleştirilebilir |
| Bileşenler alanı |
0.2mm |
| Besleme istasyonunun numarası |
104 PCS |
| No. of nozzles |
20 PCS |
| Güç |
220AC 50HZ |
| Güç tüketimi |
1.5kw |
| Çalışma ortamı |
23°C±3°C |
| İletişim hızı |
>1000mm/s |
| İletişim Yönü |
Single ((sol→ sağ veya sağ→ sol) |
| İletişim Modu |
Çevrimiçi sürücü |
| Konum Kipi |
Optik |
| Gaz tüketimi |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrikli kontrol |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Eksenleri |
Yüksek kaliteli manyetik doğrusal motor |
| Beslenme yolu |
Çift motorlu akıllı besleyici |
| Üretim yönetimi MES sistemi arayüzü |
Özel |
Şirket Profili
Shenzhen ETON Automation Equipment Co. LTD, Yüksek verimlilik, düşük tüketim üzerine odaklanan otomatik yüksek hızlı seçme ve yerleştirme makinelerinin önde gelen üreticisidir.Bu arada ETON aynı zamanda Çin'in en büyük yüksek teknoloji üreticisi ve güçlü tasarım kapasitesine sahiptir., Ar-Ge, üretim, satış ve hizmet, and rated as “Shenzhen high-tech enterprise” “China high-tech enterprise” “Shenzhen top brand” “2019 LED Technology innovation Award” “The 4th China LED First Innovation Award” “Industry Special Contribution Award” “Double soft enterprise” etc.
Shenzhen ETON Automation Equipment Co., Ltd. yerleştirme makinesi ekipmanlarının geliştirilmesi ve üretimi için kendini adadı."Müşterilere hizmet etme" kavramına ısrar etmek ve piyasa trendini belirlemek.
Sergi
Hizmet
1Sipariş vermeden önce:
SMT hattının profesyonel önerisini destekleyeceğiz.
Ürünlere göre en iyi modülü önereceğiz.
En iyi fiyatı fabrika fiyatıyla sağlayacağız.
2Siparişten sonra:
Makine nakliye öncesi iyi test ve yaşlanma olacak
Makine ücretsiz kurulum ve eğitimi destekliyoruz, özel zamanlı çevrimiçi eğitimi destekliyoruz ve video öğretimi.
Profesyonel bir satış sonrası ekibimiz var. Sorunu en kısa sürede çözebiliriz.
Makine garantisi bir yıldır, garanti süresince, tamir edilmesi ve değiştirilmesi gereken tüm parçalar müşteriler için ücretsiz olacaktır.
Nakliye ve paketleme
Tüm makineler vakum ve ahşap paketlerle dolu.
Adım 1: Film ambalajı.
Adım 2: Vakum ambalajı.
Adım3:Ağaç kutu ambalajı
Bize güvenebilirsiniz, çünkü makineyi korumak için profesyonel ve standart ambalajımız var.
Sık Sorulan Sorular
1- Makine kurulumu için mühendis müsait mi?
A: Evet, makinemizi satın aldıktan sonra makine ücretsiz kurulum ve eğitim için mühendisi fabrikaya göndereceğiz.
- Hayır.2. makineniz LED ampul / panel ışığı / lens / ekran / esnek şerit ışığı / vb. üretimi için uygun mu?
A: Evet, SMT Makine yaygın olarak LED aydınlatma ve elektrikli kart her türlü uygulanır.
chip3014/3528/5050/etc,0402/0603/0805 direnç, kondansatör, transformatör, köprü vb.
3- Çip montaj makinesi var mı?
A: Evet, ETON Çin'deki en büyük SMT Makinesi üreticisi olarak. Çin'in Jiangxi şehrinde 50000 metrekarelik endüstri parkına sahibiz. Shenzhen, Zhongshan, Zhejiang, Hindistan, Mısır,vb.Biz makine arkadaşları sağlıyoruz:
1LED aydınlatma için yüksek hızlı seçme ve yerleştirme makinesi
2. Çok fonksiyonel seçme ve yerleştirme makinesini tüm tür aydınlatma ve elektrik tahtası için
3. Otomatik Stencil Printer makinesi
4. Yarım otomatik Stencil Printer makinesi
5Tek taşıyıcı makinesi
6Çift raylı taşıyıcı makinesi
7Lens/transformör/kondensatör/vb için titreştirici plaka
8. 8mm/12mm/16mm/24mm elektrikli besleyici
9. Sekiz bölge geri akış fırını
10. PCB temizleme makinesi
11. Lehimli pasta karıştırıcı
12. Yükleme makinesi
13. İndirme makinesi.
14Tüm SMT hattı çözümü.
Vesaire...
4.İşletme diline ne dersin?
Makinemiz Çince/İngilizce dilini destekliyor.
