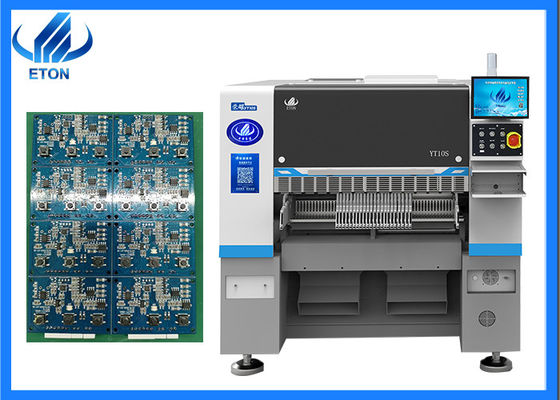

10 nozel yüksek hızlı 220V yeşil enerji SMT toplama ve yerleştirme makinesi
Makinenin ana özellikleri
1.X,Y ve Z eksenleri kendi geliştirdikleri yüksek kaliteli manyetik doğrusal motorları kullanıyor.
2Esnek PCB taşıma yetenekleri, çok istasyonlu, çok malzeme montajı
3.Y ekseninde çift tahrikli portarya yapısı var
4. Otomatik değiştirme nozel fonksiyonunu destekle (opsiyonel)
5. 0201 ~ 35 * 35mm bant rulo paketi ve IC tepsisi besleyicisine uygulayın
● Tek portalı, 10 spline.
● En fazla PCB kartı: 500*450mm, en az 50*50mm.
● İsteğe bağlı IC dolabı,ANC, esnek üretim
● Modüler yerleştirme yoluyla esnek kablolama mümkündür
●Başlıklar ve çeşitli üretim modları.
Makine ana parametre
| Model |
YT10S |
| Boyut |
| Uzunluk |
1480 mm |
| Genişliği |
2020mm |
| Yükseklik |
1650 mm |
| Toplam Ağırlık |
2380 kg |
| PCB |
| PCB Uzunluğu Genişliği |
Max:500*450mm ((1200*450 seçeneği) Min:50*50mm |
| PCB kalınlığı |
0.5-5mm |
| PCB Sıkıştırma |
Silindir sıkıştırma, ray genişliği ayarlanabilir |
| Montaj Kipi |
Grup toplama ve ayrı yerleştirmeayrı toplama ve ayrı yerleştirme |
| İşletim sistemi. |
| Sistem |
Windows7 |
| Yazılım |
Bağımsız Ar-Ge |
| Görüntüle |
LED monitörü |
| Girdi Aygıtı |
Klavye, Fare |
| Görme Sistemi |
| Kamera numarası |
1 PCS (Baş uçuş görüş kamerası) |
| 2 PCS Mark kamerası |
| Montaj Doğruluğu |
CHIP±0.03mm QFP±0.025mm Cpk |
| Montaj Yüksekliği |
16 mm (diğer yükseklikler özel olarak ayarlanabilir) |
| Montaj Hızı |
48000 CPH ((En iyi durumda) |
| Bileşenler |
0201 ~ 15MM ambalaj malzemesi ve IC malzemesi ((0201 ~ 35 * 35MM için isteğe bağlı sabit kamera), Diğer bileşen boyutu özelleştirilebilir |
| Bileşenler alanı |
0.2mm |
| Besleme istasyonunun numarası |
52 PCS (104 PCS seçeneği) |
| No. of nozzles |
10 PCS |
| Güç |
220AC 50HZ |
| Güç tüketimi |
1.5kw |
| Çalışma ortamı |
23°C±3°C |
| İletişim hızı |
>1000mm/s |
| İletişim Yönü |
Single ((sol→ sağ veya sağ→ sol) |
| İletişim Modu |
Çevrimiçi sürücü |
| Konum Kipi |
Optik |
| Gaz tüketimi |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrikli kontrol |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Eksenleri |
Yüksek kaliteli manyetik doğrusal motor |
| Beslenme yolu |
Çift motorlu akıllı besleyici |
| Üretim yönetimi MES sistemi arayüzü |
Özel |

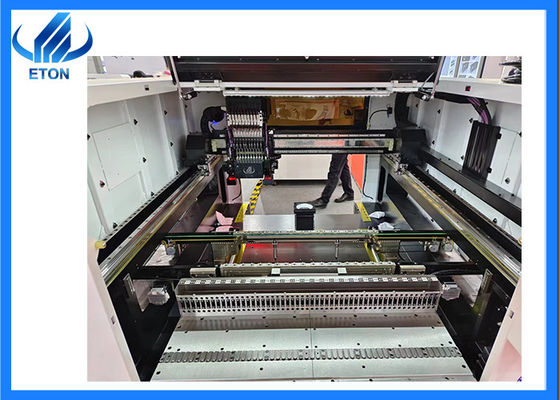

Makinenin ana parçası
Piyasa

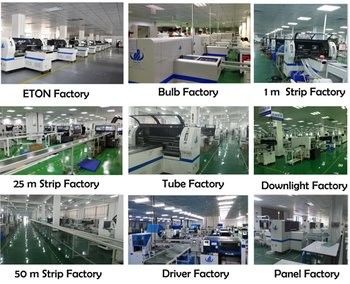

Ürünlerimiz Güney Kore, Hindistan, Vietnam, Tunus, Mısır, Türkiye, Rusya, Brezilya vb. gibi 30'dan fazla ülkeye ve bölgeye ihraç edildi. Ve burada büyük müşterilerimizden bazıları:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR ve benzeri.
Paketler Film ambalajı ve köpüklü pamuk ve sağlam ahşap kutular içindeki vakum torbasını kaplamak.
1. Adım: Ekipmanın yayılmasını önlemek için germe filmi ile sarın.
Adım 2: Vacuum kağıt ambalajı ve nem geçirmez torba, böylece makine nemden kaçınmak için nakliye sırasında kuru kalabilir.
Adım 3: Taşıma sırasında makineye zarar gelmemesi için makineyi sabitlemek için kemerler ve üçgen ahşap kullanın.
Adım 4: Her ihraç edilen makine, teslim edilen ürünün iyi olduğundan emin olmak için sağlam ihracat ahşap kutularıyla donatılacak.
Hizmet
Bakım süresi 1 yıl
Garanti süresi boyunca tamir edilmesi ve değiştirilmesi gereken tüm parçalar ücretsiz olacaktır.
Yazılım ve donanım ömrü boyunca bakım
Ücretsiz yükseltme yazılımı, yazılım Reach ve ETON tarafından geliştirildi, bu yüzden ömür boyu ücretsiz yükseltme güncellemelerini destekliyoruz.
Müşterileri düzenli olarak ziyaret edin ve bilgi toplayın
Müşterileri düzenli olarak ziyaret ediyoruz.Yerel müşterileri ziyaret edeceğiz ve hizmetimizi destekleyeceğiz ve zamanında müşteri önerileri hakkında geri bildirim toplayacağız.
Teknoloji ve ekipman hakkında en son bilgileri sağlayın
Müşterilerimize profesyonel teknoloji önerileri veriyoruz ve güncel haberleri müşterilerimizle paylaşıyoruz.
Yerel hizmet
Hindistan'da Mumbai ve Yeni Delhi gibi bazı resmi sitelerimiz var, ayrıca Mısır, Türkiye'de de mühendislerimizle zamanında hizmet verebilecek sitelerimiz var.
İhtiyaçlarınıza göre, özel kıdemli mühendis ücretsiz kurulum için fabrikaya gelir ve makineyi nasıl kullanacağınızı öğretir.
