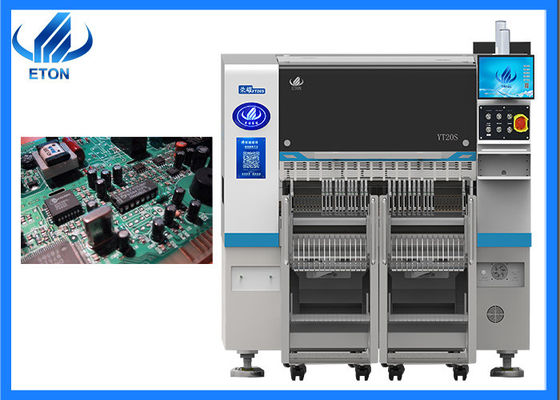

20 başlı yüksek performanslı PCB montajı SMT seç ve yerleştirme makinesi
Makinenin ana özellikleri

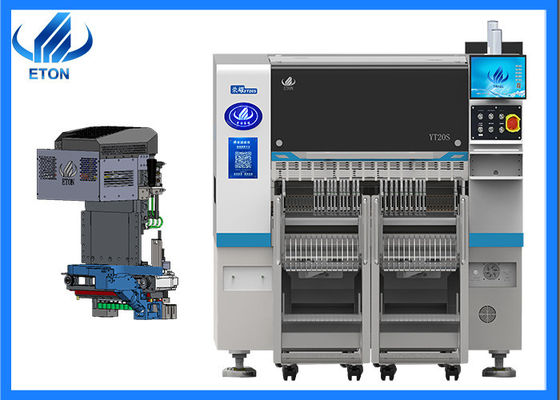

Entegre Yerleştirme Başkanı
Hafif, baş bütünleşik olarak şekillendirilmiştir, Z eksenlerinin 10 seti modüler manyetik doğrusal motor tarafından bağımsız olarak kontrol edilir, bu da hız, doğruluk ve istikrarı büyük ölçüde artırır
Hassas Köşe Sistemi
Modüler köşe sistemi, yüksek hassasiyetli yerleştirmeyi sağlamak için her bileşenin açısını bağımsız olarak kontrol eder.

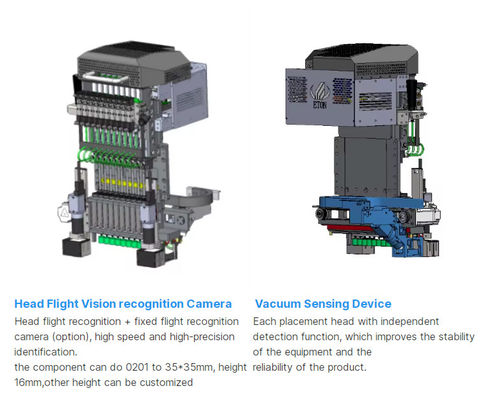

Vakum algılama cihazı
Ekipmanın istikrarını ve ürünün güvenilirliğini artıran bağımsız algılama fonksiyonuna sahip her bir yerleştirme başlığı.
Ultra yüksek hızlı kapasite
Yüksek kaliteli manyetik doğrusal motorları ve çok fonksiyonel modüler başı benimseyerek, yerleştirme yeteneği geleneksel makinelere kıyasla %25 arttı ve en iyi hız 98000CPH'ye ulaştı
Makine ana parametre
| Model |
YT20S |
| Boyut |
| Uzunluk |
1480 mm |
| Genişliği |
2680 mm |
| Yükseklik |
1650 mm |
| Toplam Ağırlık |
2380 kg |
| PCB |
| PCB Uzunluğu Genişliği |
Max:500*300mm ((1200*450 seçeneği) Min:50*50mm |
| PCB kalınlığı |
0.5-5mm |
| PCB Sıkıştırma |
Silindir sıkıştırma, ray genişliği ayarlanabilir |
| Montaj Kipi |
Grup toplama ve ayrı yerleştirmeayrı toplama ve ayrı yerleştirme |
| İşletim sistemi. |
| Sistem |
Windows7 |
| Yazılım |
Bağımsız Ar-Ge |
| Görüntüle |
LED monitörü |
| Girdi Aygıtı |
Klavye, Fare |
| Görme Sistemi |
| Kamera numarası |
1 PCS (Baş uçuş görüş kamerası) |
| 2 PCS Mark kamerası |
| Montaj Doğruluğu |
CHIP±0.03mm QFP±0.025mm Cpk |
| Montaj Yüksekliği |
16 mm (Diğer yükseklikler özelleştirilebilir) |
| Montaj Hızı |
98000 CPH ((En iyi durumda) |
| Bileşenler |
0201 ~ 12MM ambalaj malzemesi ve IC malzemesi ((Optional sabit kamera için 0201 ~ 35 * 35MM),Diğer bileşen boyutu özelleştirilebilir |
| Bileşenler alanı |
0.2mm |
| Besleme istasyonunun numarası |
104 PCS |
| No. of nozzles |
20 PCS |
| Güç |
220AC 50HZ |
| Güç tüketimi |
1.5kw |
| Çalışma ortamı |
23°C±3°C |
| İletişim hızı |
>1000mm/s |
| İletişim Yönü |
Single ((sol→ sağ veya sağ→ sol) |
| İletişim Modu |
Çevrimiçi sürücü |
| Konum Kipi |
Optik |
| Gaz tüketimi |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrikli kontrol |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Eksenleri |
Yüksek kaliteli manyetik doğrusal motor |
| Beslenme yolu |
Çift motorlu akıllı besleyici |
| Üretim yönetimi MES sistemi arayüzü |
Özel |
Sergilerimiz
Şirketimiz, Hindistan Mumbai Sergisi, Hindistan Delhi Sergisi, Mısır Sergisi, Türkiye Sergisi, Pakistan Sergisi vb. gibi yabancı ülkelerdeki çeşitli sergilerde yer aldı.
Bizim avantajımız.
- SMT yüksek hızlı seçme ve yerleştirme makinesine odaklanmak 20 yıldan fazla
- Ürünler Güney Kore, Hindistan, Vietnam, Tunus, Mısır, Türkiye, Rusya, Brezilya ve diğerleri de dahil olmak üzere 30'dan fazla ülkeye ve bölgeye ihraç edildi.
- ETON, SMT ticaretinin önde gelen bir üreticisi olmak için 9 buluş patenti, 112 pratik patent, 12 fikri mülkiyet teknolojilerinin yazılım telif hakkı elde etti.
SMT Line çözümü
Nakliye ve Teslimat
Nakliye yolu:
※ Uçak yoluyla, örnek ve küçük paket için
※ Deniz yoluyla, büyük paket ve miktar için;
* Müşterinin istediği diğer yollar.
Teslimat süresi:
30 gün içinde.
Sık Sorulan Sorular
S: Eğitim nasıl gidiyor?
Cevap: Makinelerimizi satın aldıktan sonra mühendislerinizi fabrikamıza gönderebilirsiniz, ya da mühendislerimizi fabrikaya gönderebiliriz, ve sonra personelinizi bu makineleri çalıştırmak için eğiteceğiz.Çevrimiçi eğitim ve video dersleri.
S: Makineyi kullanmak zor mu?
A: Makine çok akıllı ve kullanımı kolaydır, akıllı telefon gibi, ayrıca yazılım da şirketimiz tarafından yapılmıştır, bu yüzden nasıl daha akıllı ve kullanıma uygun hale getireceğimizi biliyoruz.
