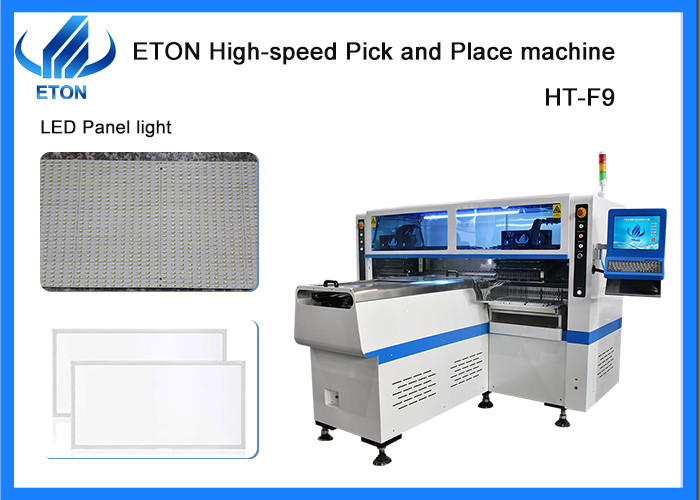

Yüksek kaliteli manyetik motor 68 başlı yüksek hızlı SMT yerleştirme makinesi
Piyasa
Ürünlerimiz30Ülkeler ve Bölgeler
Örneğin Güney Kore, Türkiye, Mısır, Hindistan, Rusya, Amerika, Brezilya, Tunus, Polonya, Litvanya, Güney Afrika, İran,Vietnam, Pakistan, Suudi Arabistan, Özbekistan, Nijerya, Almanya vb.
Özellikleri
- 0.6 M, 0.9 M, 1.2 M sert PCB ve 0.5 M, 1 M esnek LED şeritine uygulayın. Aynı anda 4 tür malzeme ile yüksek kapasiteli üretim.LED çip ve direnç herhangi bir oranı ile kart için kullanılabilir.
- Çift kollu dört modül, her montaj parçası için 17 nozel, parça A/B/C/D ayrı veya senkronize monte edilebilir.
- Otomatik kalibrasyon, yüksek hassasiyet, RGB için kullanılabilir.
- Eksklüziv patent teknolojisi: Almak için grup ve monte etmek için grup.
| Model |
HT-F9 |
| Boyut |
| Uzunluk |
2700mm |
| Genişliği |
2300mm |
| Yükseklik |
1550 mm |
| Toplam Ağırlık |
1700 kg |
| PCB |
| PCB Uzunluğu Genişliği |
Max:1200*330mm Min:100*100mm |
| PCB kalınlığı |
0.5-5mm |
| PCB Sıkıştırma |
Düzenlenebilir basınçlı pnevmatik |
| Montaj Kipi |
Almak için grup ve monte etmek için grup |
| İşletim sistemi. |
| Sistem |
Windows7 |
| Yazılım |
Bağımsız Ar-Ge |
| Görüntüle |
Dokunmatik ekran monitörü |
| Girdi Aygıtı |
Klavye, Fare |
| Görme Sistemi |
| Kamera numarası |
5 PCS (Dijital kamera) |
| Görme düzeni, MARK düzeltmesi |
| Tekrarlı Montaj Doğruluğu |
±0.02mm (tekrarlama doğruluğu) |
| Montaj Yüksekliği |
5 mm |
| En iyi montaj hızı |
200000~250000 CPH |
| Bileşenler |
LED 3014/ 3020/ 3528/ 5050 ve kondansörler, dirençler, köprü düzleyici vb. |
| Bileşenler alanı |
0.5mm |
| Besleme istasyonunun numarası |
68 PCS |
| Baş sayısı |
68 PCS |
| Güç |
380AC 50 HZ |
| Güç tüketimi |
6kw |
| Çalışma ortamı |
23°C±3°C |
| Taşıyıcı iletim |
Maksimum Uzunluk:1200 mm |
| İletişim hızı |
> 500 mm/s |
| İletişim Yönü |
Single ((sol→ sağ veya sağ→ sol) |
| İletişim Modu |
Çevrimiçi sürücü |
| Konumlandırma yolu |
Optik |
| Havalandırma |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Elektrikli kontrol |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Eksenleri |
Yüksek kaliteli manyetik doğrusal motor+servo motor |
| Beslenme yolu |
Çift motorlu elektrikli besleyici |
Nakliye ve Teslimat
Kara taşımacılığı:İç ülkeler için uygun ve uygun fiyatlı;
Hava kargo:acil bir mal için ve en pahalı ulaşım yoludur;
Nakliye:Ağır mallar için uygundur ve müşterilerin malların varış zamanını kabul etmeleri için kolay olan nakliye masraflarının daha düşük olması ve daha uygun olması.

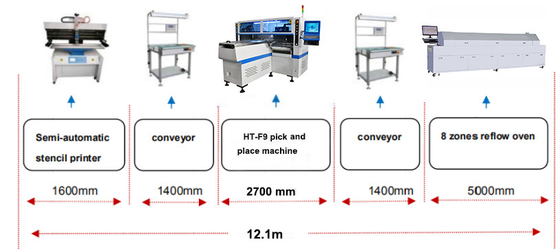

SMT Line çözümü
SMT üretim hattı iki şemaya sahiptir:Yarım otomatik ve tamamen otomatik hat.Eğer yeni başlıyorsanız, size yarı otomatik bir üretim hattı yapmanızı öneririm.maliyetinizi etkili bir şekilde tasarruf edebilirsiniz.
İlişkili makine
WeTüm SMT üretim hattını sağlayabilir,LED ışık üretim hattı:
1- Toplama ve yerleştirme makinesi.
2. Yükleme makinesi
3. Taşıyıcı makinesi
4. Şablon baskı makinesi
5. Geri akış fırın makinesi
6. İndirme makinesi.
7. Lehimli pasta karıştırıcı
8. Roll to roll led strip light montaj makinesi
