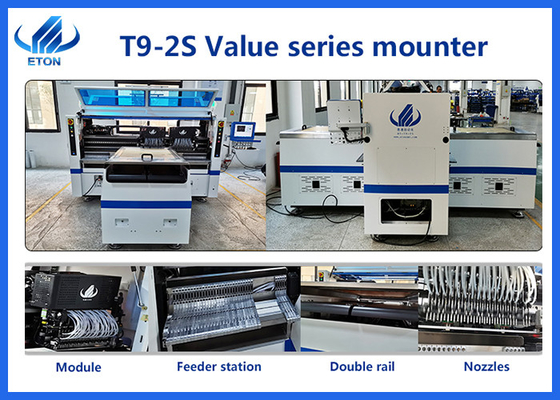

SMT yüksek hızlı seçme ve yerleştirme makinesi 136 esnek şerit için kafa
Açıklama
FYemek 1 Yüksek üretkenlik
ETON Tech ayarlanabilir yerleştirme başlığı
Bileşen seçme konumu PCB yastığının aralamasına göre ayarlanabilir, en az 6.5 mm. LED 3014/3020/2835/5050 direnci, kondansatör, köprü düzleyici vb. geniş bileşen yelpazesine uygulanır.
- Eşsiz tasarım bileşen sızıntı tespiti ve bireysel bileşen dolgu fonksiyonu
Tanıma kamerası PCB'nin bileşen sızıntısı konumunu kaydeder ve eksik bileşeni buna göre doldurur.
- Ultra yüksek hızlı kapasiteli
Yerleştirme başı, iki kez toplama ve bir kez yerleştirme yöntemini benimser. Yerleştirme süresi iyileştirilmiş yerleştirme yoluyla büyük ölçüde en aza indirgenir, mükemmel optimum kapasite 500000CPH'ye ulaşır.
F2 adet Esnek üretim
- Çeşitli ruloya rulo bantına göre taşıma platformunu ayarlayın, aralığı 250±10mm, maksimum uzunluk aralığı
Döngü başına 1 metre.
- Grup toplama ve grup yerleştirme için besleme istasyonunun mesafesi esnek bir şekilde ayarlanabilir.
İki kez toplama ve bir kez yerleştirme işlevini gerçekleştirin. Besleme istasyonunun menzili yerleştirme başının iki katıdır, aynı anda dört çeşit malzeme üretebilir.
- Akıllı elektrikli besleyici, yüksek hızlı makine serisini destekler.
| Model |
T9-2S |
| Boyut |
| Uzunluk |
3454mm |
| Genişliği |
3035mm |
| Yükseklik |
1777 mm |
| Toplam Ağırlık |
3100kg |
| PCB |
| PCB Uzunluğu Genişliği |
250 (± 10 mm) * Herhangi bir uzunluk |
| PCB kalınlığı |
0.1-0.5mm |
| PCB Sıkıştırma |
Vakum emilim, silindir sıkıştırma, ray genişliği ayarlanabilir |
| Montaj yolu |
Grup seçimi ve grup yerleştirme |
| Görme Sistemi |
| Kamera numarası |
10 set (Dijital kamera) |
| Görme düzeni + İşaret düzeltmesi |
| Montaj Doğruluğu |
±0,05 mm |
| Montaj Yüksekliği |
≤5mm |
| Montaj Hızı |
Çift taraf: 500000CPH, tek taraf: 250000CPH ((Optimal hız) |
| Bileşenler |
LED3014/3020/2835/5050 ve dirençler, kondansatörler, köprü düzlendirici vb. |
| Güç |
380AC 50HZ |
| Güç tüketimi |
9.6 KW |
| Çalışma ortamı |
23°C±3°C |
| Taşıyıcı iletim |
Maksimum uzunluk: 1000 mm |
| İletişim hızı |
> 500mm/s |
| İletişim Yönü |
Tek (sol>sağ veya sağ) |
| İletişim Modu |
Çevrimiçi sürücü |
| Konum Kipi |
Optik |
| Havalandırma |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Elektrikli kontrol |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 2 seti |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Eksenleri |
Yüksek kaliteli manyetik doğrusal motor + Servo motor |
| Besleme sistemi |
| Besleme istasyonunun numarası |
Çift taraf: 136 PCS ((tek taraf: 68 PCS) |
| Baş sayısı |
Çift taraf: 136 PCS ((tek taraf: 68 PCS) |
| Beslenme yolu |
Çift motorlu akıllı elektrikli besleyici |

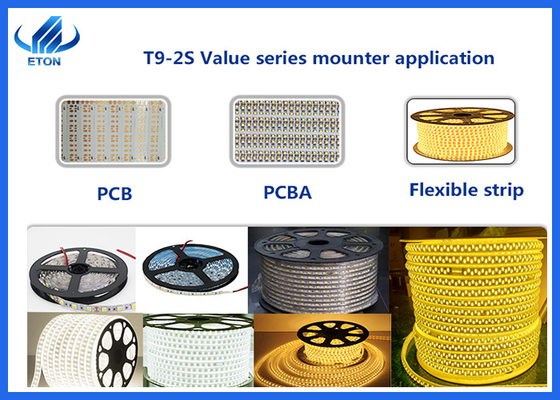

Makine uygulaması

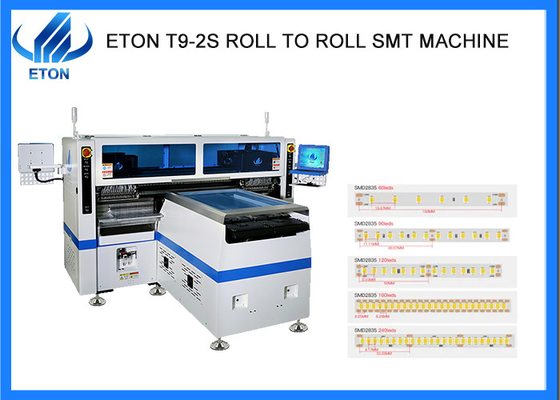

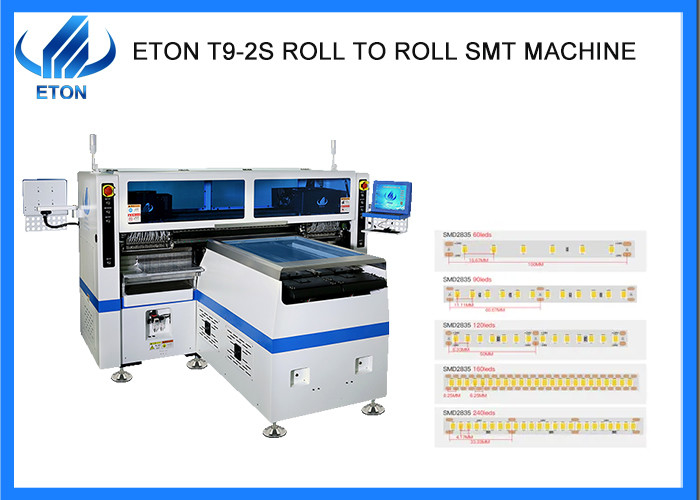

T9-2S, herhangi bir uzunlukta esnek ışık şeridleri için uygulanabilen yüksek hızlı bir seçme ve yerleştirme makinesi
3.1 PCB Boyutu: 250mm*herhangi bir uzunlukta
3.2 Uygulamalar için
5m, 10m, 50m, 100m veya herhangi bir uzunlukta esnek ışık şeritleri, RGB monte edilebilir.
SMT Line çözümü
Nakliye ve Teslimat
Nakliye yolu:
※ Uçak yoluyla, örnek ve küçük paket için
※ Deniz yoluyla, büyük paket ve miktar için;
* Müşterinin istediği diğer yollar.
Teslimat süresi:
30 gün içinde.
