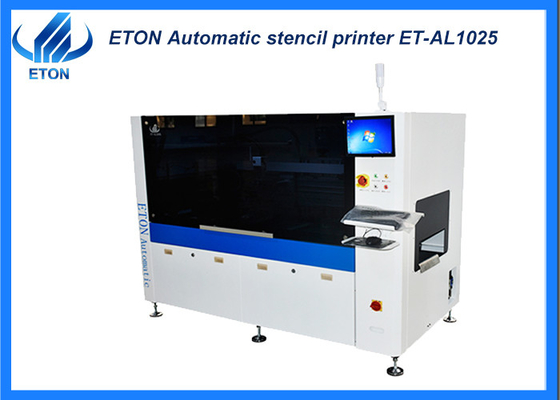

Esnek PCB endüstrisi üretimi SMT tam otomatik şablonlu yazıcı
Makine yapılandırması
● Programlanabilir asılı baskı kafası;
●İki set basamaklı motor sürücü,ön ve arka kazık basıncı kazık malzemesinin yorgunluk deformasyonundan kaynaklanan ön ve arka baskı tutarsızlığını sağlamak için ayrı ayrı ayarlanabilir;
●Vuruşu etkili bir şekilde kontrol edin, baskı verimliliğini iyileştirin ve lehim pasta sızıntısını önleyin;
● Standart paslanmaz çelik kazık, benzersiz tasarım, bıçağın kullanım ömrünü artırır;
● Aşağı bakış düzeni sistemi;
● CNC rehber ray ayarlama;
● Endüstriyel kontrollü bilgisayar,Windows XP arayüzü işletim sistemi;
● Dahili yazılım teşhis sistemi;
● SMEMA arayüzü.
Teknik parametreler
| Ekran Çerçeveleri |
Min Boyut |
850 mm |
| Maksimum Boyut |
550 mm |
| Kalınlığı |
25~45mm |
| FPCB Min Boyut |
50 mm |
| FPCB Maksimum Boyutu |
260 mm |
| FPCB kalınlığı |
0.5~5mm |
| FPCB Warpage |
En fazla FPCB çaprazı %1 |
| Taşıma Yüksekliği |
900±40 mm |
| Taşıma Yönü |
Soldan sağa |
| Taşıma Hızı |
Max 1000mm/S Programlanabilir (Ayarlanabilir) |
| Yönetim Kurulu |
Destek Sistemi |
Platformu kaldırma gerginliği |
| Sıkıştırma sistemi |
Kenar klemesi sabit |
| Yazdırma başlığı |
İki bağımsız motorlu baskı başlığı |
| Squeegee Hızı |
6~300mm/s |
| Squeegee Basıncı |
0~10Kg/cm2 |
| Squeegee açısı |
55° (Standard) |
| Squeegee tipi |
Paslanmaz çelik ((Standard), plastik |
| Şablon Ayrım Hızı |
0.1 ~ 20mm/s Programlanabilir |
| Temizlik Sistemi |
El temizliği |
| Tablo Düzenleme aralıkları |
X:±5mm;Y:±5mm;θ:±2° |
| Makine |
| Yer doğruluğunu tekrarla. |
±0,01mm |
| Baskı Doğruluğu |
±0,025 mm |
| Döngü Zamanı |
≤9s (Yazdırma ve Temizlik hariç) |
| Hava Gerekli |
4.5~6Kg/cm2 |
| Güç Girdi |
AC:220±10%,50/60HZ 1Φ 1.5KW |
| Kontrol Yöntemi |
PC Kontrolü |
| Makine Boyutları |
1754 ((L) X1249 ((W) X1600 ((H) mm |
| Makine ağırlığı |
Yaklaşık: 600Kg |
| FPCB taşımacılığı levha yüksekliğinde |
20 mm |
Paketler
Adım 1: Makineye toz ve suyun girmesini önlemek için film paketinde paketleme
Adım 2: Makinenin dışını korumak için köpüklü pamuk paketlemek
Adım 3: Taşıma sırasında makineyi kuru tutmak için vakum paketinde paketleme
Adım 4: Kamyonla belirtilen limana taşınma
Bizim avantajımız.

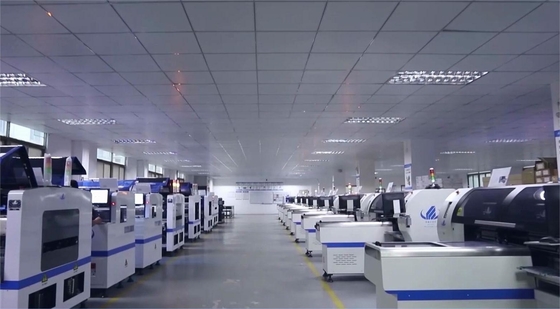

- SMT yüksek hızlı seçme ve yerleştirme makinesine odaklanmak 20 yıldan fazla
- Ürünler Güney Kore, Hindistan, Vietnam, Tunus, Mısır, Türkiye, Rusya, Brezilya ve diğerleri de dahil olmak üzere 30'dan fazla ülkeye ve bölgeye ihraç edildi.
- ETON, SMT ticaretinin önde gelen bir üreticisi olmak için 9 buluş patenti, 112 pratik patent, 12 fikri mülkiyet teknolojilerinin yazılım telif hakkı elde etti.
Sertifikalar
Sık Sorulan Sorular
S. Hangi hizmetleri sunabilirsiniz?
A.
1) Müşterilerimiz için tüm hat çözümleri sunuyoruz;
- Hindistan, Mısır, Türkiye'de yerel mühendislerimiz var. Makineyi satın aldığınız sürece, makineyi nasıl kullanacağınızı öğrenene kadar, mühendislerin sizi ücretsiz olarak yüklemelerini, hatalarını düzeltmelerini ve eğitmelerini ayarlayacağız.Hizmetimiz çok uygun.;
- Ayrıca, makinede sorunları çözmek için makineleri kullanmak için çevrimiçi hizmetler veren Çinli mühendislerimiz de var.
- Makineyi çalıştırmak ve makinenin durumunu görmek için yılda iki kez müşterilerimizi ziyaret edeceğiz;
- Müşterilerimiz makinenin ücretsiz yükseltilmesinden keyif alıyor.
S. Makinelerinizin kalite sertifikası var mı?
A. CE, SIRA, CCC, ISO ile "iyi bilinen marka" ve birçok teknoloji patenti ile ödüllendirilen yüksek teknolojili bir işletmeyiz ve LED ışık üretim hattı programında zengin deneyime (11 yıldan fazla) sahibiz.
Ürünlerinizin gerçek hızı nedir?
A. Birçok faktör tarafından kısıtlanan makinenin gerçek hızı için,
Bu bileşen sayısı ile ilgili, PCB kart göndermek için zaman ve üretim sırasında hız üzerinde etkisi olacak ve gerçek ürünler ve ihtiyaçlar için karar verecek tablo almak.
